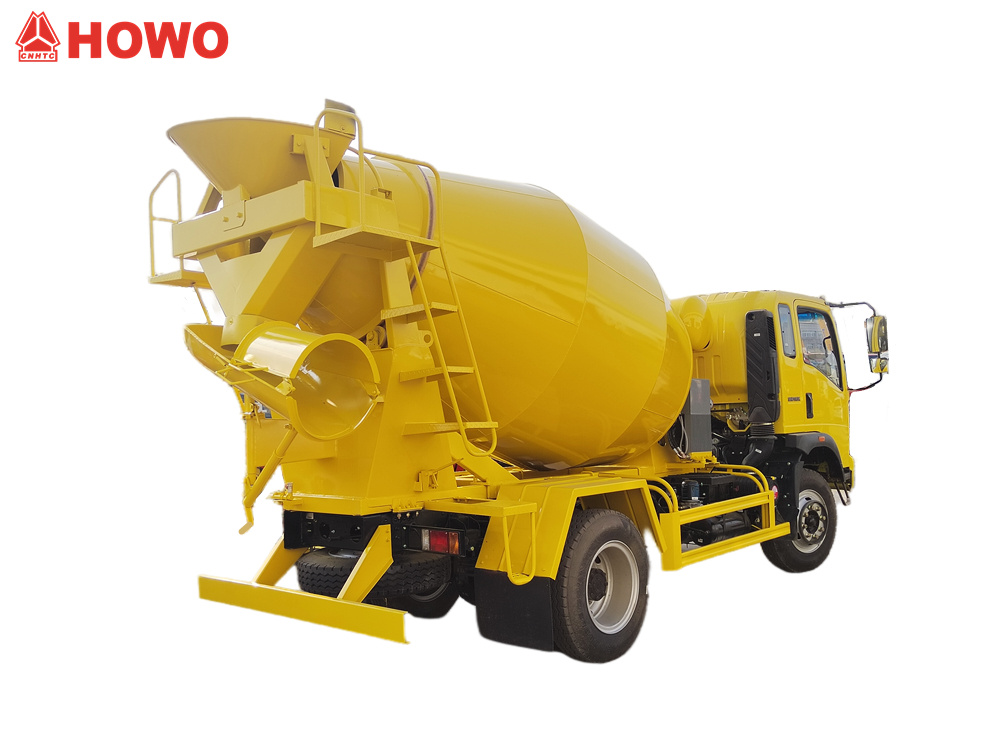

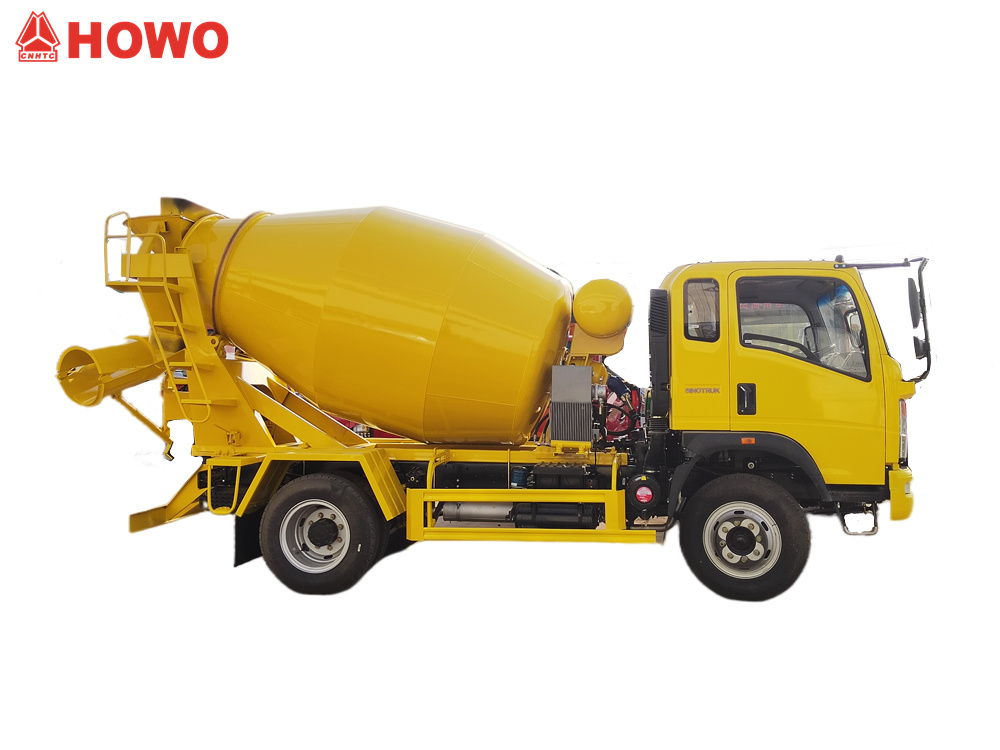

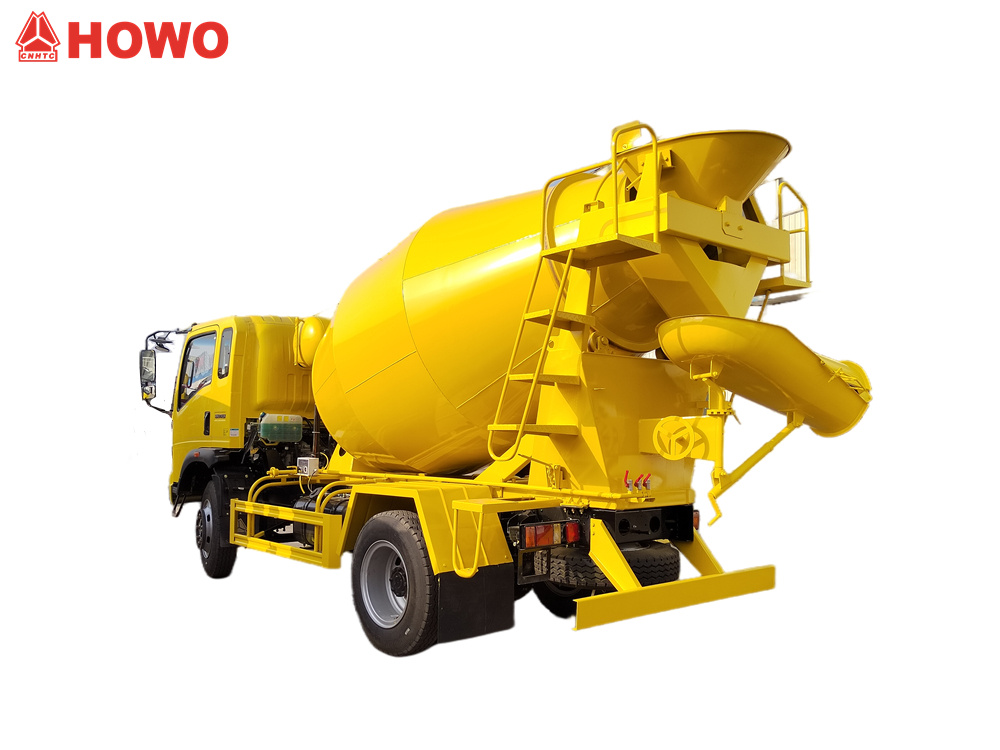

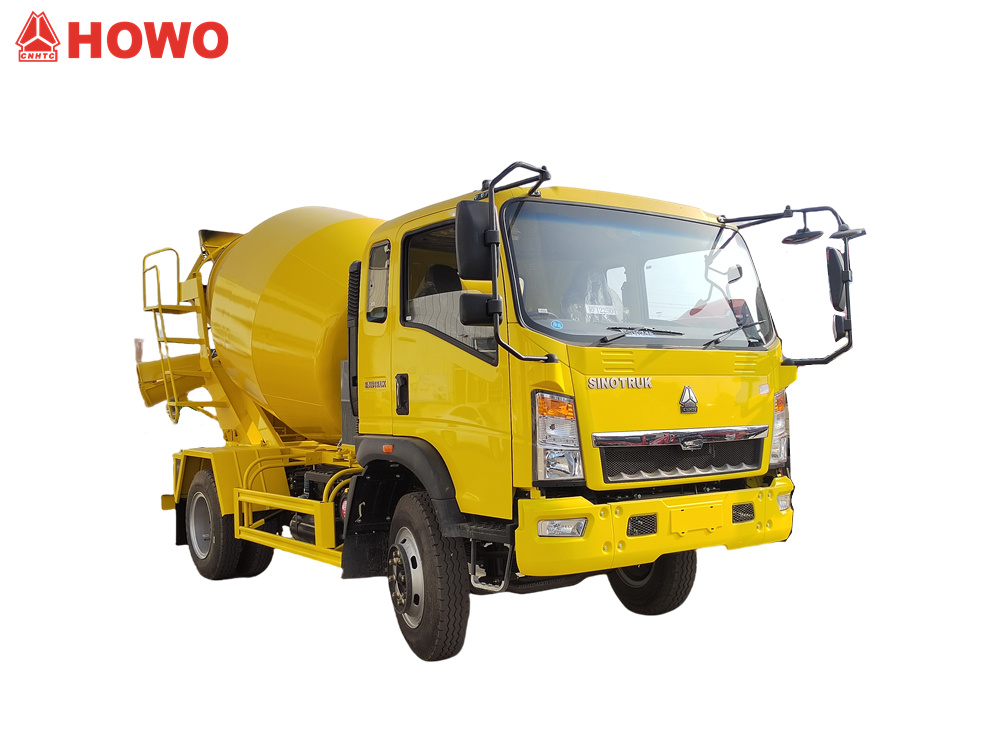

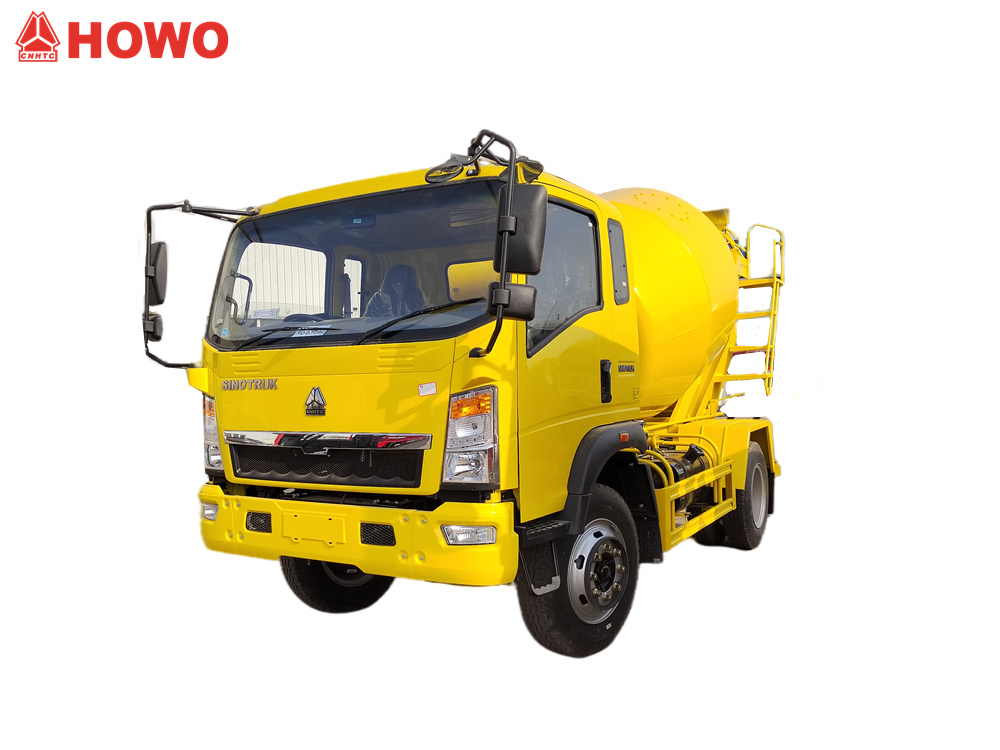

L'autobetoniera HOWO da 5 metri cubi adotta la cabina HOWO 2080 a due file e mezza, con una massa totale di 16 tonnellate e un passo di 3800 mm. È equipaggiata con un motore SINOTRUK MC05.18-40 da 180 cavalli e un cambio HW90510C a 10 velocità. La cisterna di miscelazione superiore ha una capacità di 5 metri cubi ed è realizzata in acciaio al manganese Q355. Il corpo della cisterna ha uno spessore di 4 mm e la parte superiore di 6 mm. È dotata di riduttore, pompa e motore idraulico, radiatore, gruppo scatola di controllo dell'aria, serbatoio dell'acqua da 400 litri, alimentazione idrica ad aria compressa, maniglie di comando su entrambi i lati nella parte posteriore, funzionamento a leveraggio e basso tasso di residui.
Capacità lavorativa :
5cbmTipo di cabina :
Howo 2080 one and half row cabinSistema di azionamento :
4x2,LHDPasso (mm) :
3800 mmSpecifico del motore :
180HP / Sinotruk MC05.18-40Cambio :
HW90510C, 10-speed, manualAssale anteriore (kg) :
6000Assale posteriore (kg) :
10000IL Autocarro betoniera HOWO da 5 m³ è un veicolo da costruzione di medie dimensioni efficiente e affidabile. Dotato del collaudato motore Sinotruk MC05 serie da 180 cavalli e della trasmissione a dieci velocità HW90510C, offre una potenza elevata e un'eccellente efficienza nei consumi. Il serbatoio di miscelazione da 5 metri cubi, costruito in acciaio al manganese Q355, vanta eccellenti prestazioni operative, con una velocità di carico di ≥3 m³/min, una velocità di scarico di ≥1,2 m³/min e un basso tasso residuo di ≤0,5%. Il sistema di comando del collegamento su entrambi i lati nella parte posteriore garantisce un funzionamento sicuro e pratico, consentendo all'operatore di completare l'intero processo da entrambi i lati del veicolo.

La nostra fabbrica è un produttore professionale nel settore dei camion,
Garantiamo che tutti i prodotti sono nuovi di zecca e di alta qualità.
»I.Definizione e introduzione del prodotto:
Produttore:CS TRUCKS GROUP LIMITED
Caratteristiche principali
1.Utilizza un telaio Sinotruk collaudato per un'elevata affidabilità.
2.Il corpo del serbatoio in acciaio al manganese è resistente all'usura e alla corrosione, garantendo una lunga durata.
3.Il corpo del serbatoio di grande capacità soddisfa le esigenze di funzionamento a lungo termine
4.Sistema di controllo del collegamento su entrambi i lati per un funzionamento comodo ed efficiente
5.La progettazione a basso tasso residuo garantisce il massimo utilizzo del calcestruzzo.
» II. Parametri del prodotto per HOWO 5cbm cbetonieracamion:
| Luce HOWOAutobetoniera | ||
| Modello del veicolo | CS5160GZR | |
| Universo finale | 7250x2300x3150mm | |
| Peso lordo del veicolo | 16000kg | |
| Peso a vuoto | 6720 kg | |
| Parametro del telaio | ||
| Marca del telaio | SINOTRUK HOWO | |
| Passo | 3800mm | |
| Tipo di guida | 4x2, guida a sinistra | |
| Taxi | HOWO 2080 una fila e mezza, con aria condizionata | |
| Motore | Tipo | 4 cilindri in linea, 4 tempi, sovralimentato, intercooler, raffreddato ad acqua, |
| Mmodello | SINOTRUK MC05.18-40 | |
| Potenza nominale (CV) | 180 CV / 132 kW | |
| velocità di cambio | 2400 giri/minuto | |
| Massimo coppia | 700 N.m | |
| Velocità di coppia massima | 1300-1700 giri/minuto | |
| Spostamento | 4,58 litri | |
| Standard di emissione | Euro 4 | |
| Tipo di carburante | Diesel | |
| Trasmissione (cambio) | HW90510C 10-velocità, manuale | |
| Carico dell'asse anteriore | 6000 kg | |
| Carico dell'asse posteriore | 10000 kg | |
| Pneumatico | 9.00R20 (6+1) | |
| Parametro del tamburo di missaggio | ||
| Materiale del tamburo di miscelazione | Acciaio di alta qualità resistente all'usura | |
| Modello: Acciaio al manganese Q355 | ||
| Spessore del corpo del tamburo: 4mm, Spessore del coperchio terminale: 6 mm | ||
| Capacità di agitazione | 5m³ | |
| Tariffa di addebito | ≥3.2 m³/min | |

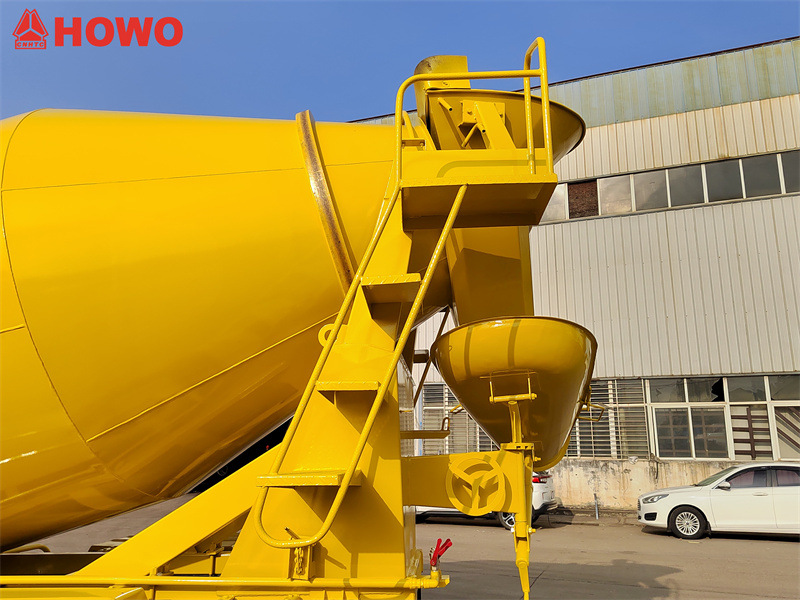

| Dimensioni della tramoggia di alimentazione superiore | ≥650 mm | |
| Velocità di scarico | ≥1,25 m³/min | |
| Tasso residuo | ≤0,5% | |
| Approvvigionamento idrico | Sistema di approvvigionamento idrico Baric | |
| Capacità del serbatoio dell'acqua | 400 litri | |
| Velocità di rotazione del tamburo del mixer | 0~12 giri/minuto | |
| Modello del sistema operativo | Due joystick laterali posteriori azionabili, operazione di collegamento | |
| Accessorio | cassetta degli attrezzi, riduttore, pompa e motore idraulici, radiatore, | |

»III.Dettagli del prodotto

Configurazione dello chassis
1. Taxi: HOWO camion semi-cabina a 2080 file (progettato ergonomicamente, con alzacristalli elettrici e chiusura centralizzata)
2. Massa lorda: 16 tonnellate
3. Passo: 3800 mm (design a doppio asse, asse anteriore da 6 tonnellate/asse posteriore da 10 tonnellate)
4. Propulsore:
◇ Motore: Motore diesel Sinotruk MC05.18-40 a quattro cilindri in linea
◇ Potenza: 132 kW (180 cavalli) a 2400 giri/minuto
◇ Standard di emissione: National IV, 4,58 litri
◇ Coppia massima: 700 Nm (1300-1700 giri/min)
5. Trasmissione: Cambio manuale a 10 rapporti HW90510C (rapporto della prima marcia 10,61, rapporto della marcia più alta 0,78)

Sistema superiore
1. Parametri del serbatoio:
◇ Volume geometrico: 5,2 m³ (Volume effettivo: 5 m³³)
◇ Materiale: Acciaio al manganese ad alta resistenza Q355 (resistenza alla trazione) ≥ 490 MPa)
◇ Spessore del serbatoio: 4 mm (cilindro principale) / 6 mm (estremità anteriore e posteriore)
◇ Design della lama: Pale a doppia elica (passo 1200 mm, angolo 18°)

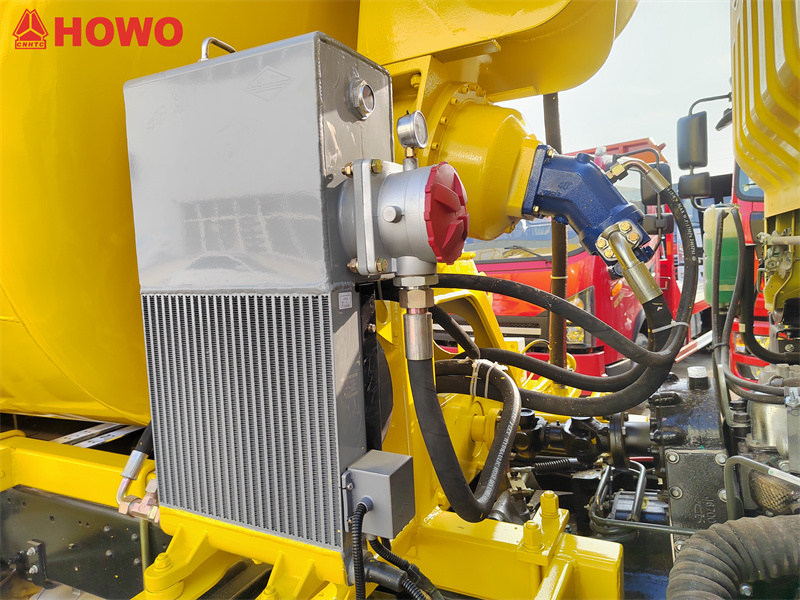

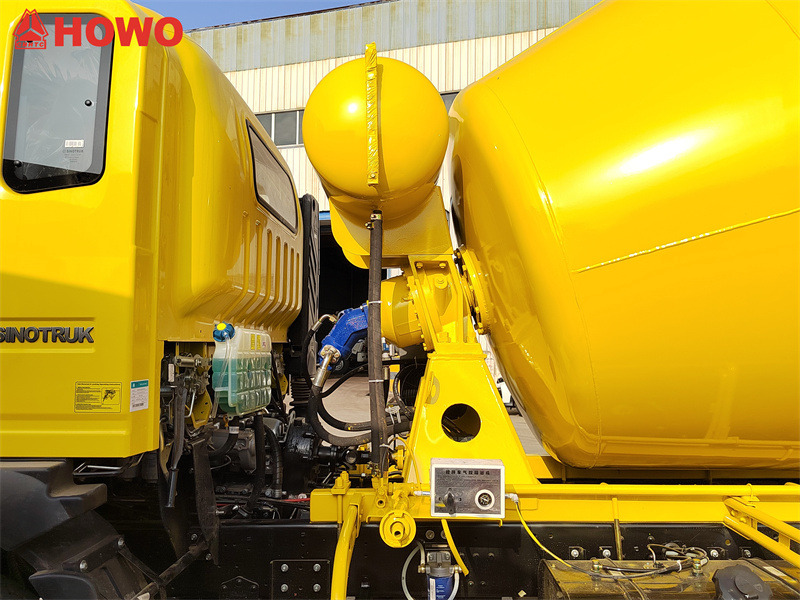

2. Sistema idraulico:
◇ Riduttore: Riduttore Keyi
◇ Pompa idraulica: Weifu
◇ Motore idraulico: Weifu

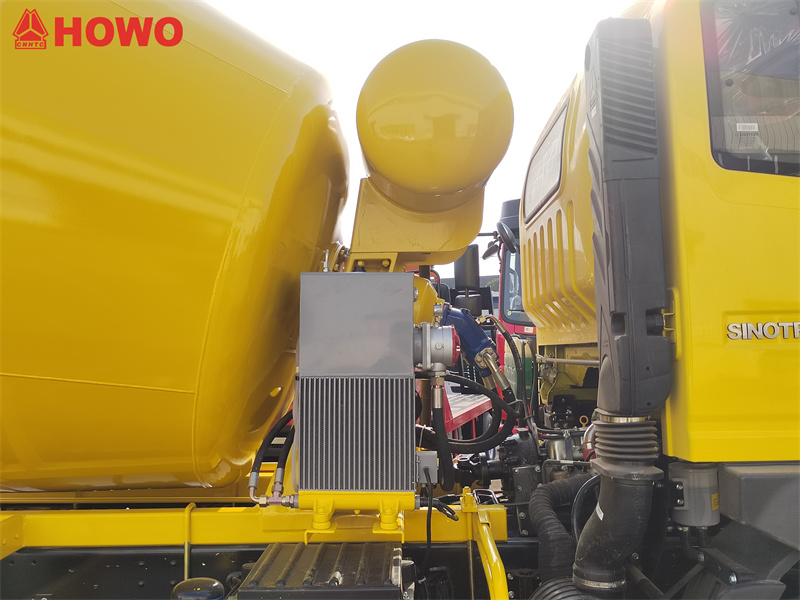

◇ Radiatore: Kaipeng (Area di raffreddamento) ≥ 4 m²)

3. Sistemi ausiliari:

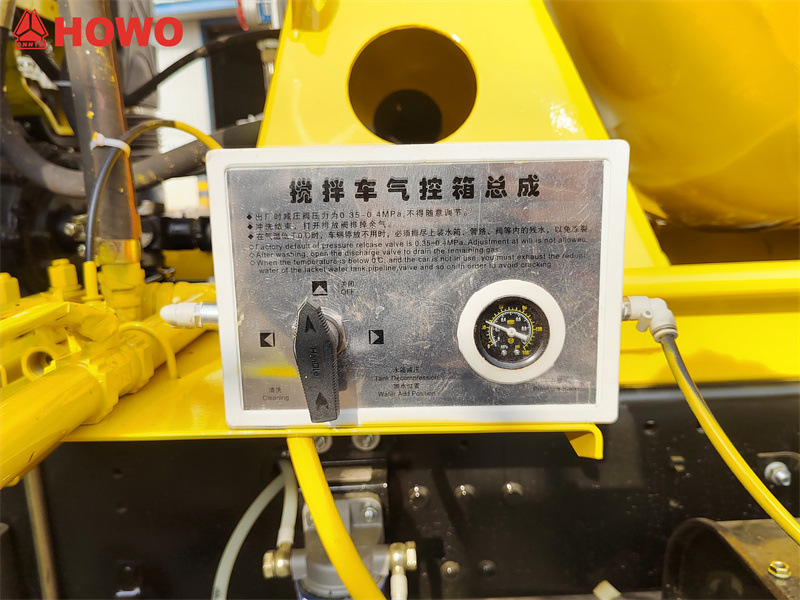

◇ Centralina di controllo dell'aria: Valvola direzionale integrata a tre posizioni e quattro vie (pressione di esercizio 0,8 MPa)
◇ Serbatoio dell'acqua: Serbatoio in acciaio inox da 400 litri (con indicatore di livello e sistema di riempimento automatico)

Parametri di prestazione
1. Prestazioni di alimentazione e scarico:
◇ Velocità di alimentazione: ≥3,2 m³/min (ad un'altezza verticale di 4 m)

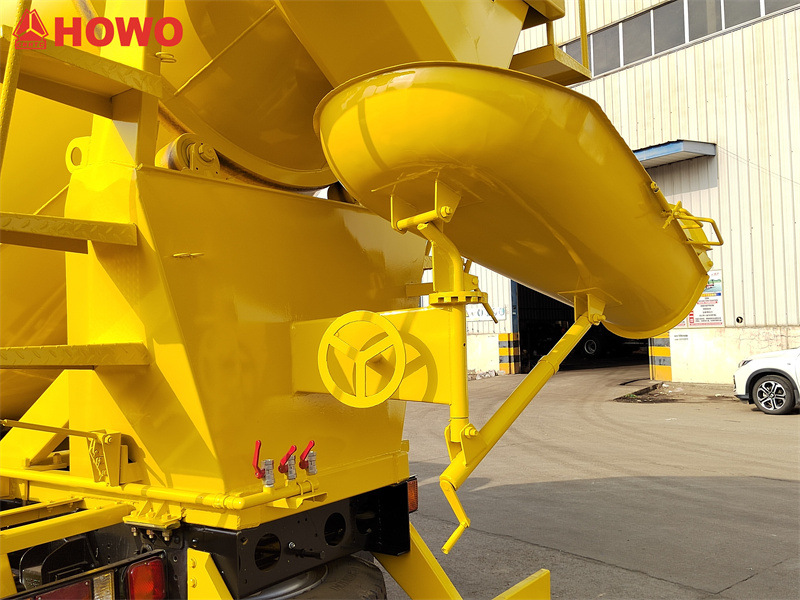

◇ Portata di scarico: ≥1,25 m³/min (con una lunghezza dello scivolo di 4,5 m)
◇ Tasso di residuo: ≤0,5%
2. Prestazioni di mixaggio:
◇ Velocità Allineare: 0-12 giri/min (velocità continua) Regolazione)
◇ Inclinazione del tamburo: 12° (Garantisce la completa dimissione)
◇ Intervallo di consistenza del calcestruzzo: 80-220 mm

3. Sistema di approvvigionamento idrico:
◇ Pressione di alimentazione dell'aria: 0,3-0,6 MPa (regolabile)
◇ Portata del getto d'acqua nebulizzata: ≥50 l/min (design a doppio ugello), per la pulizia di serbatoi
Sistema di controllo:

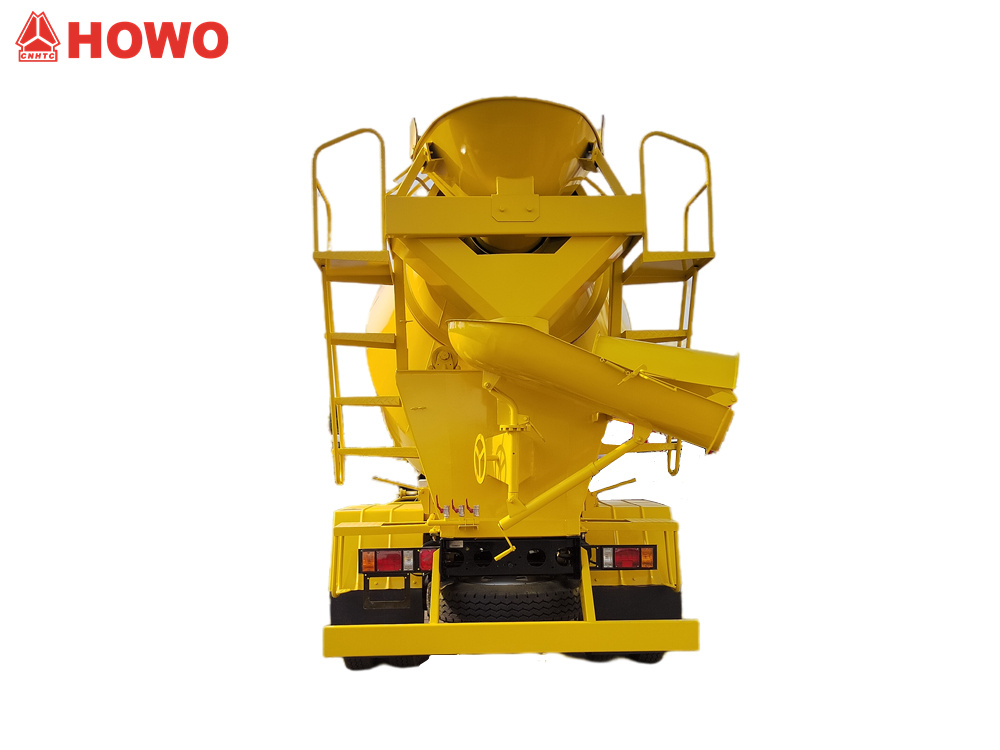

◇Doppie console di controllo posteriori (una a sinistra e una a destra)
◇Meccanismo di controllo del collegamento (alimentazione/miscelazione/scarico a tre collegamenti)
(1) Controllare il senso di rotazione del tamburo di miscelazione, in modo che ruoti in avanti durante l'alimentazione e il trasporto e ruoti in senso inverso durante lo scarico.
(2) Controllare la velocità del tamburo di miscelazione
◇Dispositivo di frenata di emergenza
» IV. LavoroPrincipio:
Il cuore del sistema risiede nella trasmissione coordinata della potenza e nel controllo dei fluidi. Un motore Sinotruk da 180 cavalli, dopo essere stato regolato da una trasmissione a 10 velocità, aziona una pompa idraulica tramite una presa di forza (PTO). Questa energia meccanica viene convertita in olio ad alta pressione, che aziona il motore idraulico. Un riduttore di velocità riduce quindi la velocità e aumenta la coppia, azionando la cisterna con una regolazione continua della velocità da 0 a 12 giri al minuto per miscelare il calcestruzzo.
Il serbatoio utilizza un design a doppia lama elicoidale in acciaio al manganese Q355. Durante il trasporto, il serbatoio ruota a bassa velocità (2-4 giri/min) per garantire una distribuzione uniforme del calcestruzzo. Durante lo scarico, ruota ad alta velocità (8-12 giri/min), coordinata con la maniglia di controllo posteriore per regolare l'angolo dello scivolo di scarico per uno svuotamento efficiente. Il sistema di alimentazione pneumatica dell'acqua pressurizza il serbatoio dell'acqua, spruzza acqua a una portata di ≥50 L/min per evitare la solidificazione. In combinazione con una testa spessa 6 mm e strisce di tenuta a doppio strato, la velocità residua è controllata a ≤0,5%.
