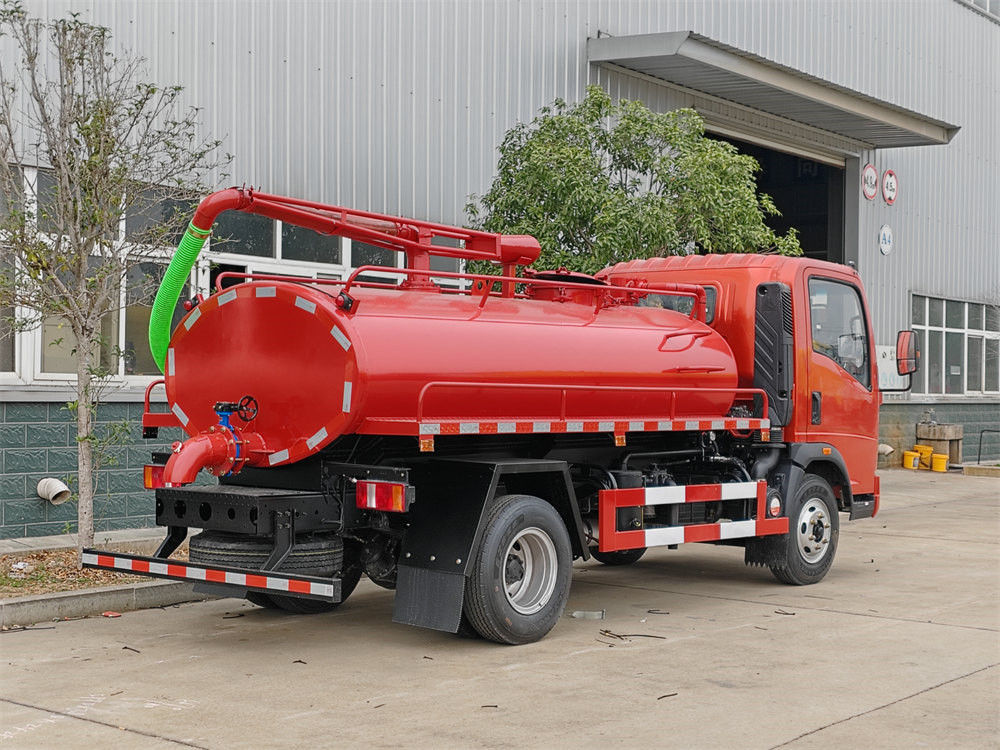

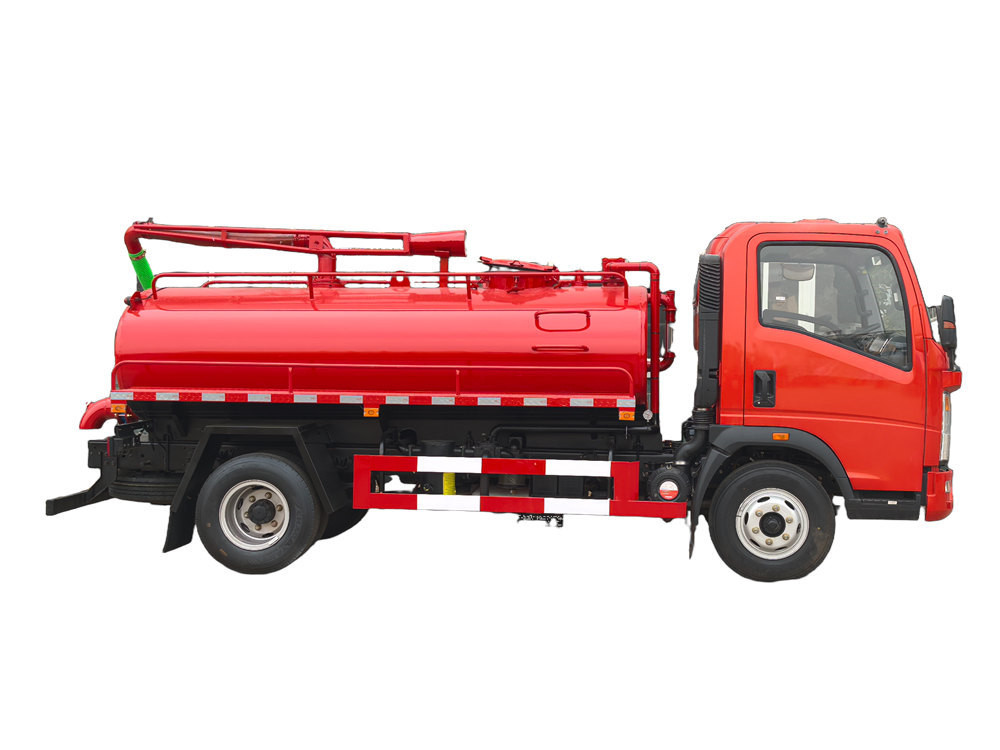

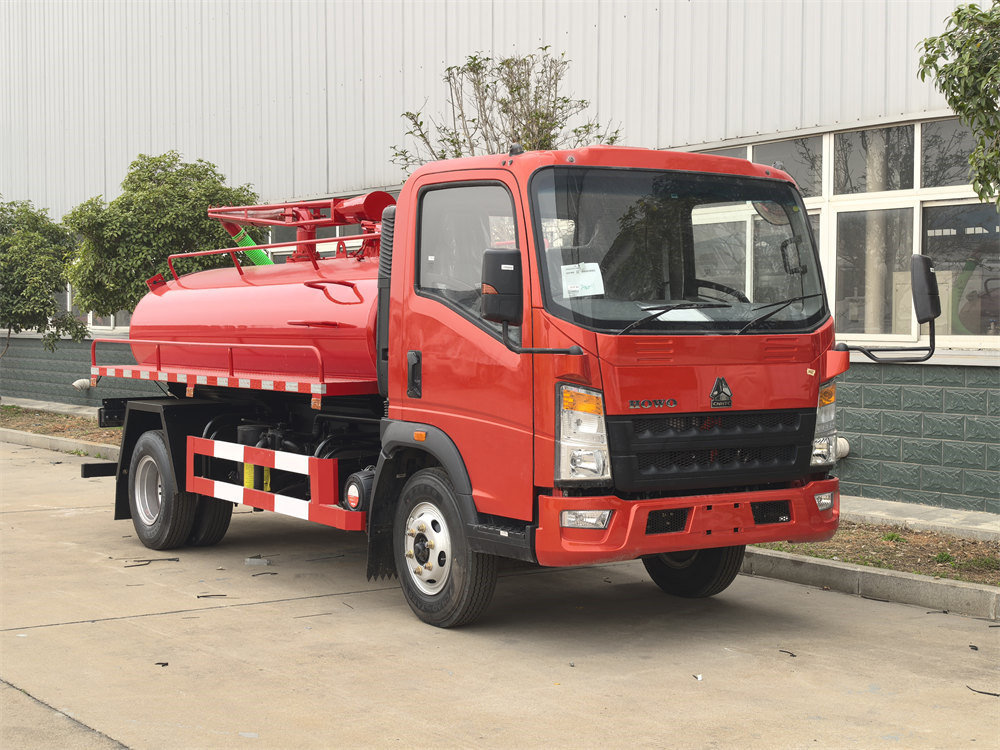

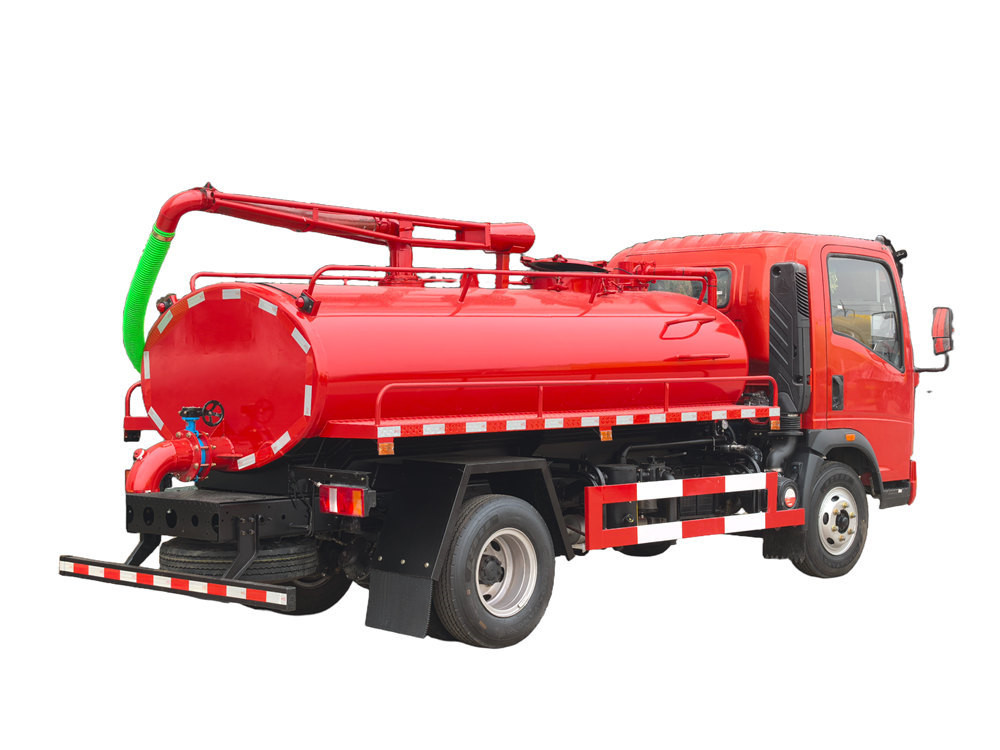

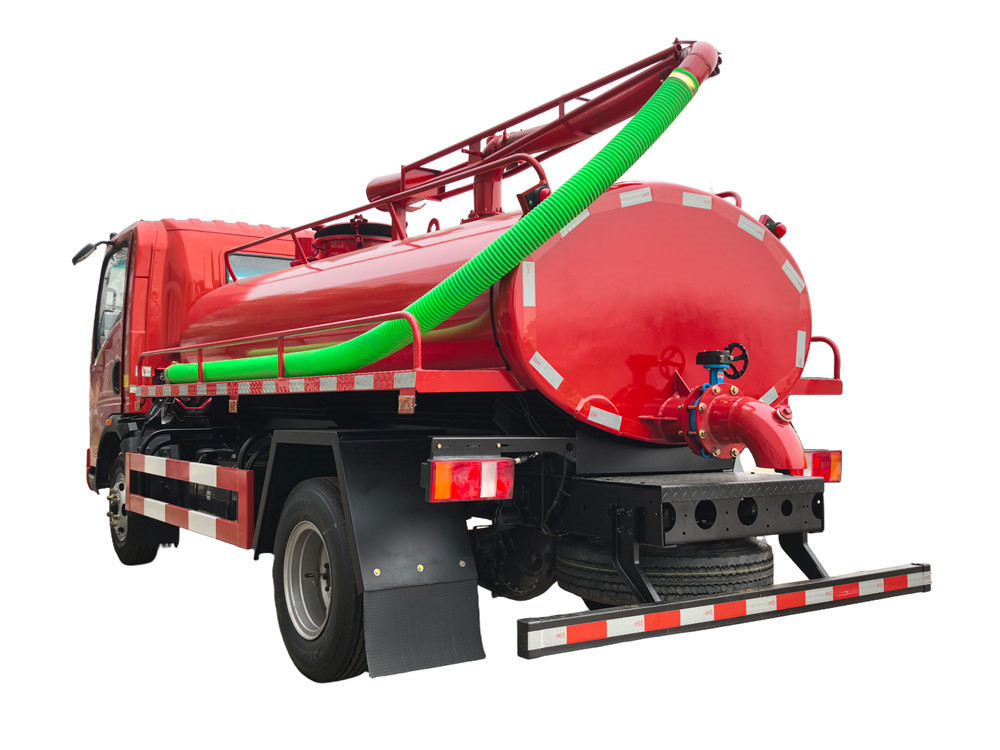

Autocarro per pompaggio di fosse settiche Howo 4x4
L'autocisterna per lo svuotamento di fosse settiche HOWO 4x4 RHD da 4 m³ adotta la cabina monofilare HOWO Hanjiang 1880, trazione integrale 4x4, guida a destra, passo di 3360 mm, equipaggiata con motore YN4102QBZL da 116 cavalli, cambio WLY6TS40 a 6 marce, la parte superiore è una fossa settica da 4 metri cubi, in acciaio al carbonio, con trattamento anticorrosione e antiruggine, equipaggiata con pompa a vuoto ad anello d'acqua Yifeng SK-6, velocità di pompaggio massima: 6 metri cubi/minuto, velocità: 970 giri/minuto, braccio di aspirazione superiore da 6 metri per fosse settiche, equipaggiato con finestra di ispezione della fossa settica, valvola di troppo pieno, manometro, valvola di scarico, ecc.
Capacità lavorativa :
4cbmTipo di cabina :
Howo light cabinSistema di azionamento :
4x4,RHDPasso (mm) :
3360Specifico del motore :
116HP / YN4102QBZLCambio :
WLY6TS40,6-speed,manualAssale anteriore (kg) :
2000Assale posteriore (kg) :
3500IL COMEAutocarro per lo svuotamento di fosse settiche con trazione integrale 4x4è un veicolo sanitario altamente efficiente e durevole progettato per l'autoadescamento, l'estrazione di feci e liquami da fosse di letame, nonché liquami da fossi, stagni e fognature. Alimentato da un motore YN4102QBZL da 116 cavalli e da una trasmissione WLY6TS40, vanta una potente trazione integrale (4×4) per l'utilizzo in ambienti difficili come strade fangose e in pendenza. Dotato di una potente pompa a vuoto Yifeng SK-6, il veicolo vanta un raggio di aspirazione di 8 metri, un'elevata efficienza di aspirazione e scarico e può raggiungere il pieno carico in soli 4 minuti. Dotato di un braccio di aspirazione retrattile da 6 metri, una finestra di osservazione delle feci e una valvola di troppo pieno, offre un funzionamento comodo, sicuro e affidabile.

La nostra fabbrica è un produttore professionale nel settore dei camion,
Garantiamo che tutti i prodotti sono nuovi di zecca e di alta qualità.
»I.Definizione e introduzione del prodotto:
Produttore:CS TRUCKS GROUP LIMITED
Caratteristiche prestazionali
1. Funzionamento efficiente: Una velocità di pompaggio di 6 m³/min può svuotare completamente un serbatoio da 4 metri cubi in 5 minuti, risultando adatto per operazioni frequenti.
2. Adattabilità alla trazione integrale: 4×La trazione integrale migliora le capacità di fuga, rendendola adatta all'uso in aree rurali non asfaltate, fattorie e altri ambienti.
3. Durata:
• Corpo del serbatoio in acciaio al carbonio con protezione anticorrosione e rinforzo interno per prevenire deformazioni.
• La pompa ad anello idraulico ha una struttura semplice e un basso tasso di guasti.
4. Progettazione della sicurezza: Diverse caratteristiche di protezione, tra cui una valvola di sicurezza e una finestra di ispezione, prevengono il rischio di sovraccarico ed errori di funzionamento.
• Il tubo di aspirazione visibile consente il monitoraggio in tempo reale dello stato di aspirazione per prevenire ostruzioni o sovraccarichi.
• Scala idraulica per un facile accesso e manutenzione

» II.Parametri del prodotto per l'aspiratore fecale HOWO 4CBMcamion:
| Autopompa aspirante HOWO 4x4 RHD da 4 m³ | |
| Generale | |
| Dimensioni | 5995 x 2200 x 2560 mm |
| Peso | 3050 kg |
| Taxi | Sinotruk 1880 a fila singola Guida a destra taxi |
| Velocità massima | 115 km/h |
| Telaio | |
| Passo | 3360 mm |
| Assale anteriore | 2 tonnellate |
| Assale posteriore | 3,5 tonnellate |
| Cambio | Cambio Wanliyang a 6 marce, WLY6TS40 |
| Telaio del veicolo | Trave rinforzata passante |
| Pneumatici | Pneumatici in acciaio 7.00R16 |
| Numero di pneumatici | 6+1 |
| Tipo di azionamento | 4*4Volante, guida a destra |
| Motore | |
| Modello | YN4102QBZL |
| Tipo | Motore diesel a 4 cilindri in linea |
| Energia | 116 CV/ 85 kW |
| velocità di cambio | 3000 giri/minuto |
| Coppia massima | 290 N.m |
| Velocità di coppia massima | 1800-2100 giri/minuto |
| Spostamento | 3,76 litri |
| Standard di emissione | Euro 2 |
| Serbatoio del carburante | Serbatoio carburante in lega di alluminio da 80 litri |
| parte superiore del corpo | |
| Volume del serbatoio | 4 m³ |
| Materiale per serbatoi | acciaio al carbonio Q235, acciaio al carbonio |
| Pompa a vuoto | pompa a vuoto per la circolazione dell'acqua |
| Modello di pompa di circolazione dell'acqua | YIFENG SK-6 (marca cinese) |
| Velocità | 970 giri/min |
| Velocità massima di pompaggio | 6 m³/min |
| Diametro | Ingresso: DN100, uscita: DN100 |
| consumo di acqua | 80-100 l/min |
| tubo di aspirazione | 1 pezzo/6 metri |
| Finestra di visualizzazione dello sgabello | SÌ |
| deflusso dell'erba | SÌ |
| valvola di prevenzione del trabocco | SÌ |
| Ingresso alimentazione | DN100 |
| Uscita di alimentazione | DN100 |
| sollevamento del serbatoio | Cilindro idraulico/2 pezzi |
| Coperchio posteriore del serbatoio | Si può aprire con pressione idraulica |
| Colore | Secondo il tuo desiderio |
» Ⅲ.Prodotto Introduzione dettagliata

Configurazione principale del gruppo propulsore e del telaio

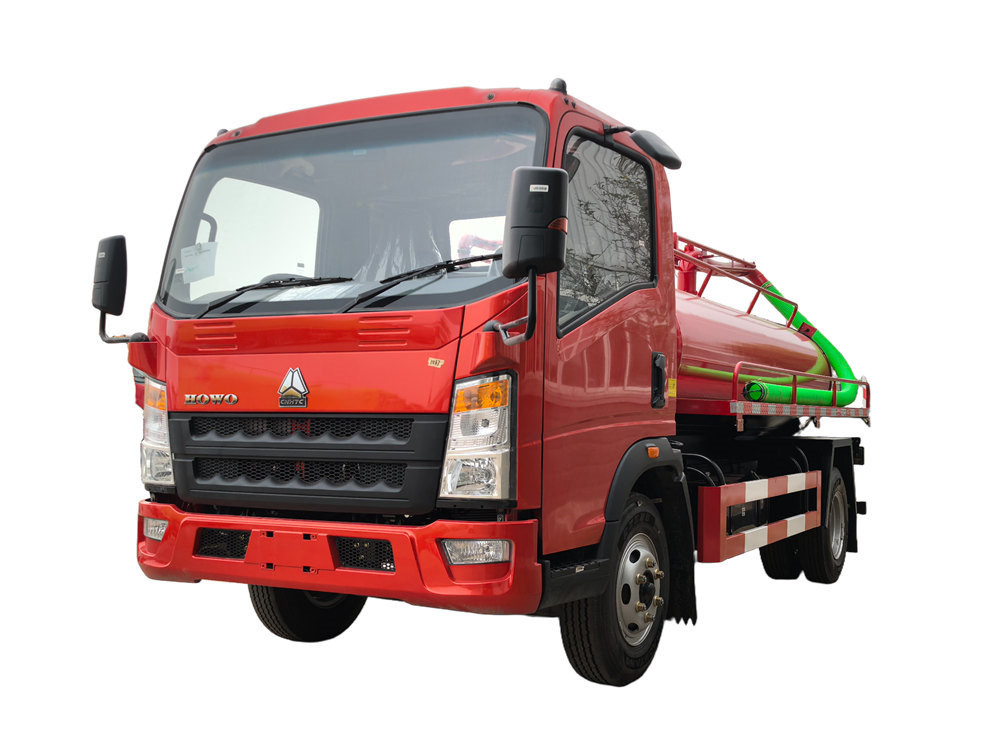

1. Cabina: HOWO Hanjiang 1880 cabina a fila singola, configurazione con guida a destra, conforme alle abitudini di guida a destra in Cina.
2. Tipo di unità: Trazione integrale (4 ruote motrici)×4), adattabile a condizioni stradali complesse come strade fangose e in pendenza.
3. Passo: 3360 mm, un perfetto equilibrio tra passabilità e stabilità.
4. Motore: Motore diesel YN4102QBZL, 116 cavalli, coppia elevata a bassi regimi e potenza abbondante.
5. Trasmissione: Cambio manuale WLY6TS40 (6 marce), elevata efficienza di trasmissione e bassi costi di manutenzione.

Sistema superiore

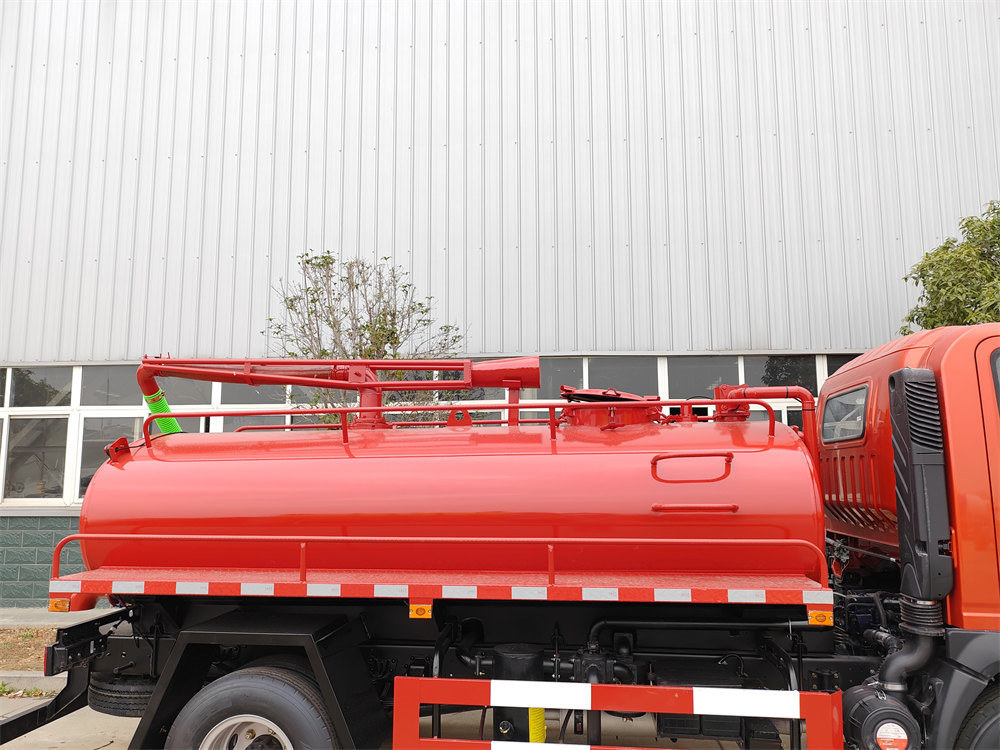

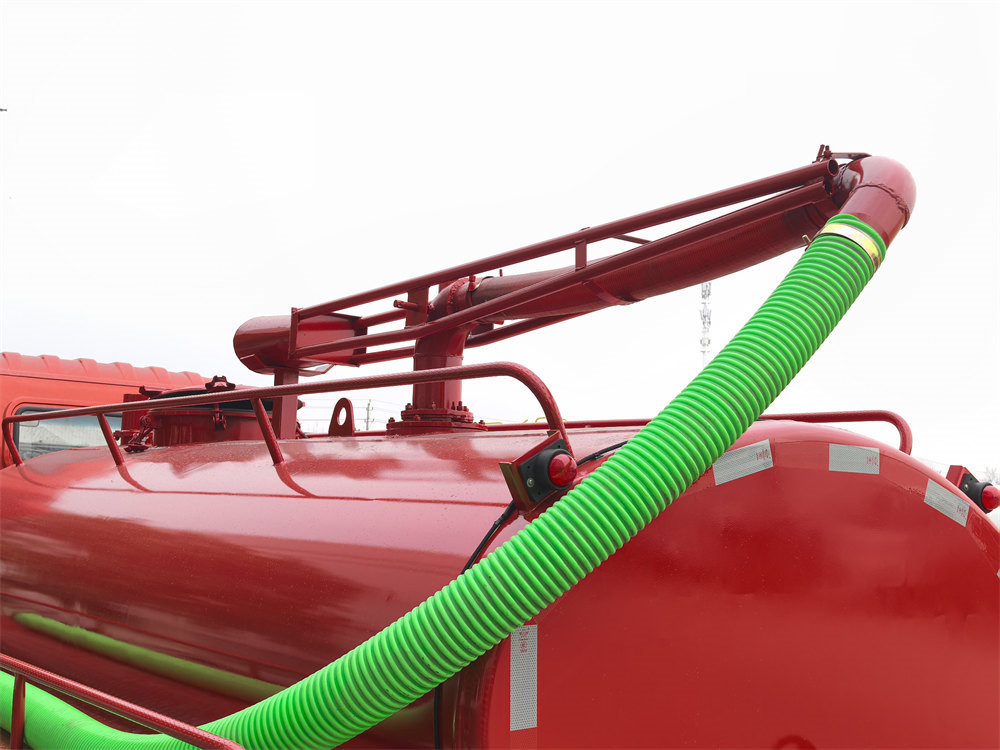

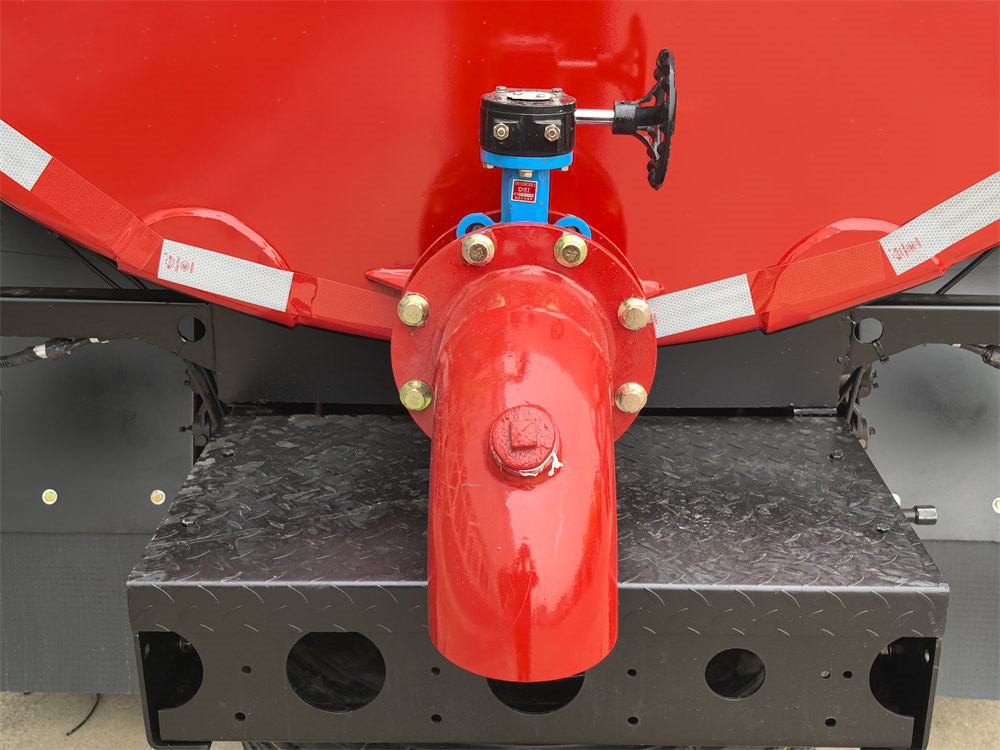

• Cisterna: Serbatoio in acciaio al carbonio da 4 metri cubi, ≥ Spessore di 4 mm, trattato con un rivestimento anticorrosione e antiruggine per una maggiore durata. Sulla parte superiore è installato un braccio di aspirazione retrattile da 6 metri, che consente operazioni multi-angolo. Sul retro è presente una valvola di scarico che permette lo scarico per gravità o con l'ausilio di aria compressa.

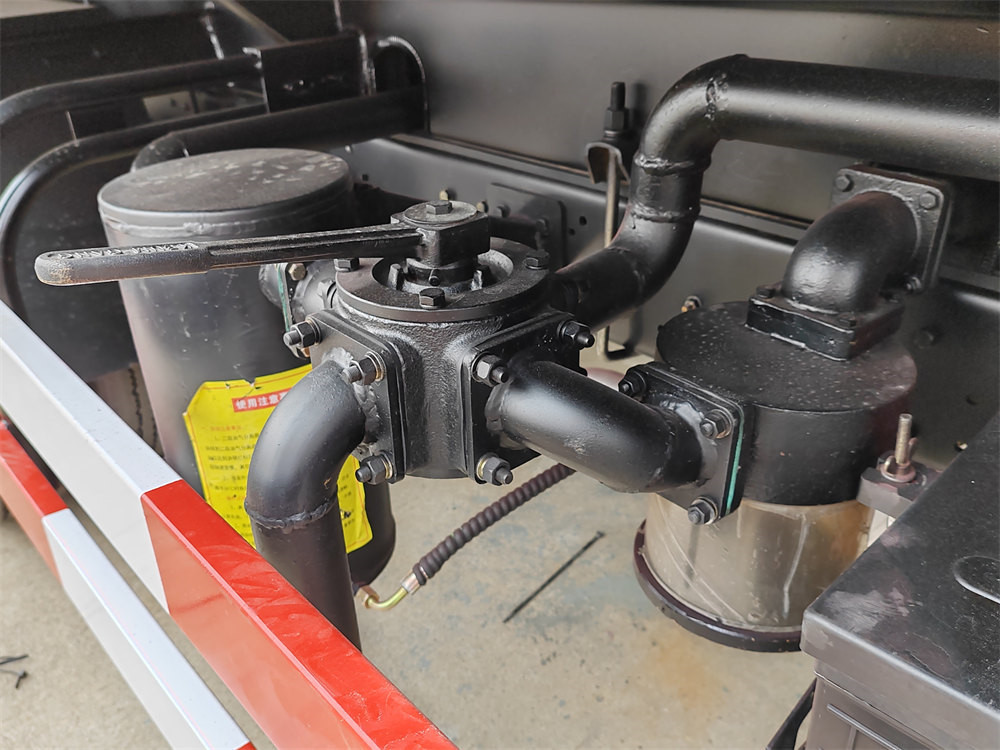

• Pompa per vuoto: Pompa per vuoto ad anello d'acqua Yifeng SK-6, con velocità di pompaggio massima di 6 m³/min e una velocità di 970 giri/min, per un'elevata efficienza di aspirazione. Una valvola di sicurezza previene i sovraccarichi e un separatore acqua/olio garantisce un funzionamento continuo e stabile.

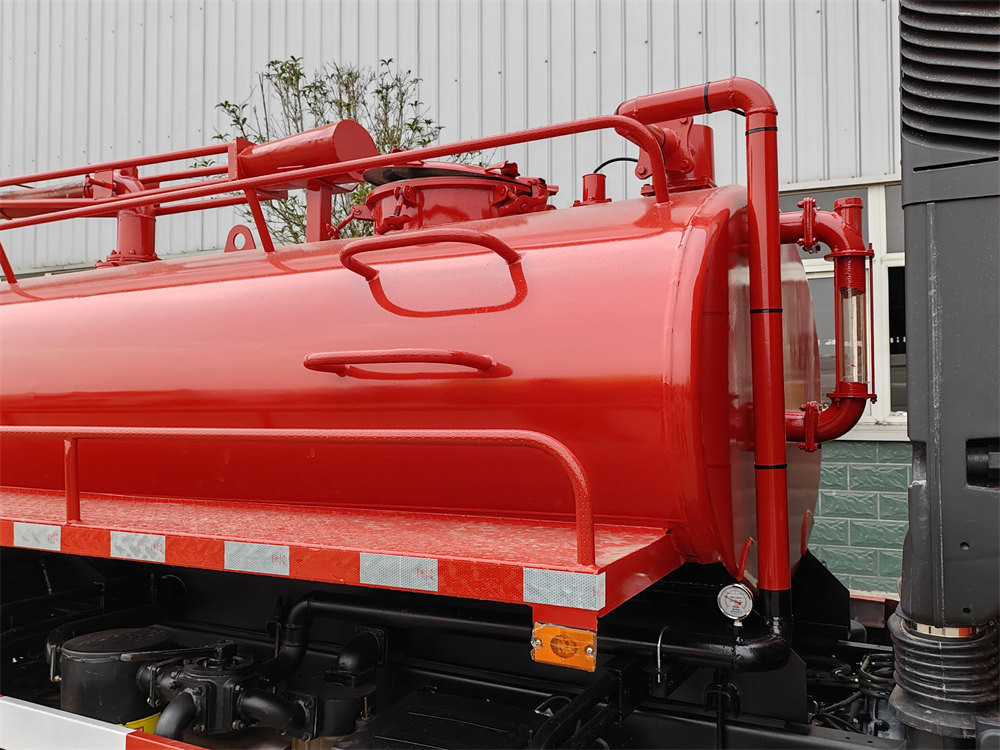

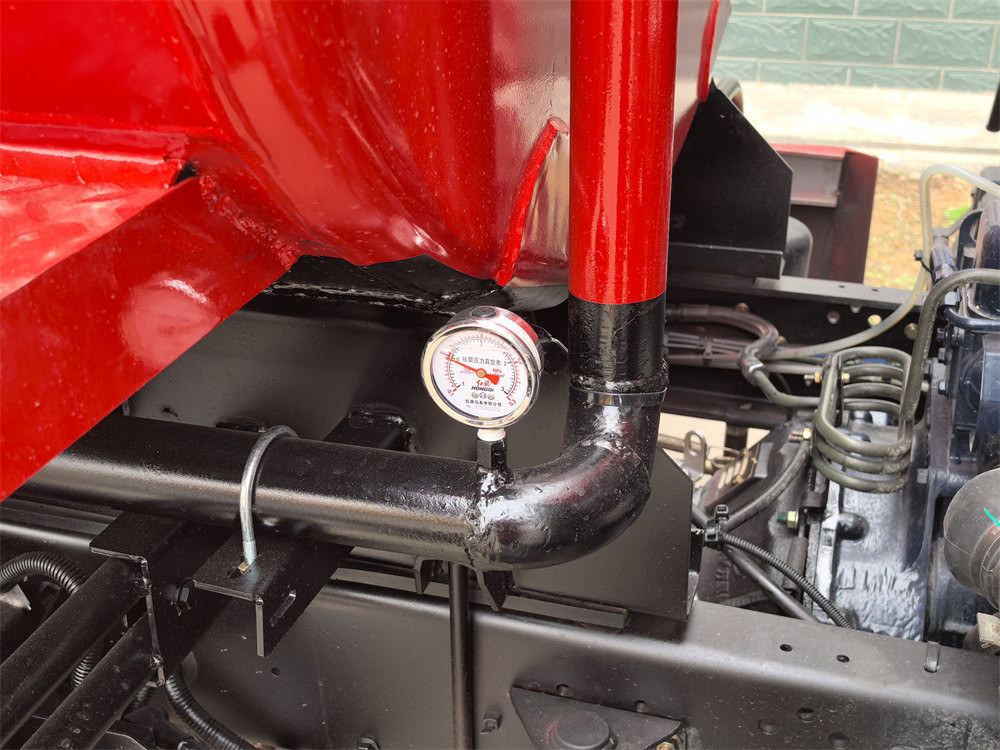

• Sicurezza e monitoraggio: Sul lato anteriore della fossa settica è presente una finestra di ispezione per il monitoraggio in tempo reale delle condizioni interne. Un manometro a vuoto previene la sovrapressione. Una valvola di sicurezza rilascia automaticamente la pressione per evitare sovrapressioni. Una valvola di scarico rapido accelera lo svuotamento durante lo svuotamento.
Disegno di un camion per l'aspirazione di fosse settiche:
»IV.Principio di funzionamento
1. Processo di aspirazione:
◇ La pompa del vuoto è alimentata dal motore del telaio. Questa potenza viene trasmessa alla pompa del vuoto tramite la trasmissione, la presa di forza e l'albero motore.

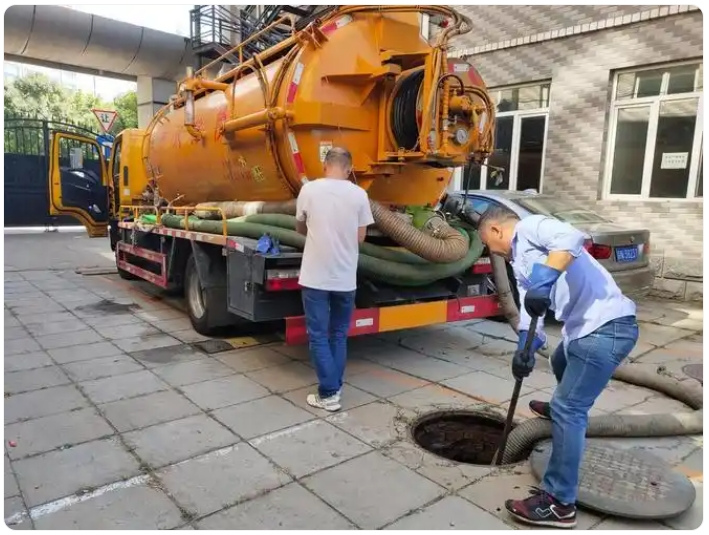

◇ Quando la pompa del vuoto è in funzione, all'interno del serbatoio si crea una pressione negativa che aspira i rifiuti/le acque reflue nel serbatoio attraverso il tubo di aspirazione.
◇ La pompa ad anello d'acqua utilizza la circolazione dell'acqua per sigillare il serbatoio, impedendo perdite d'aria e raffreddando la pompa.
2. Procedura di dimissione:

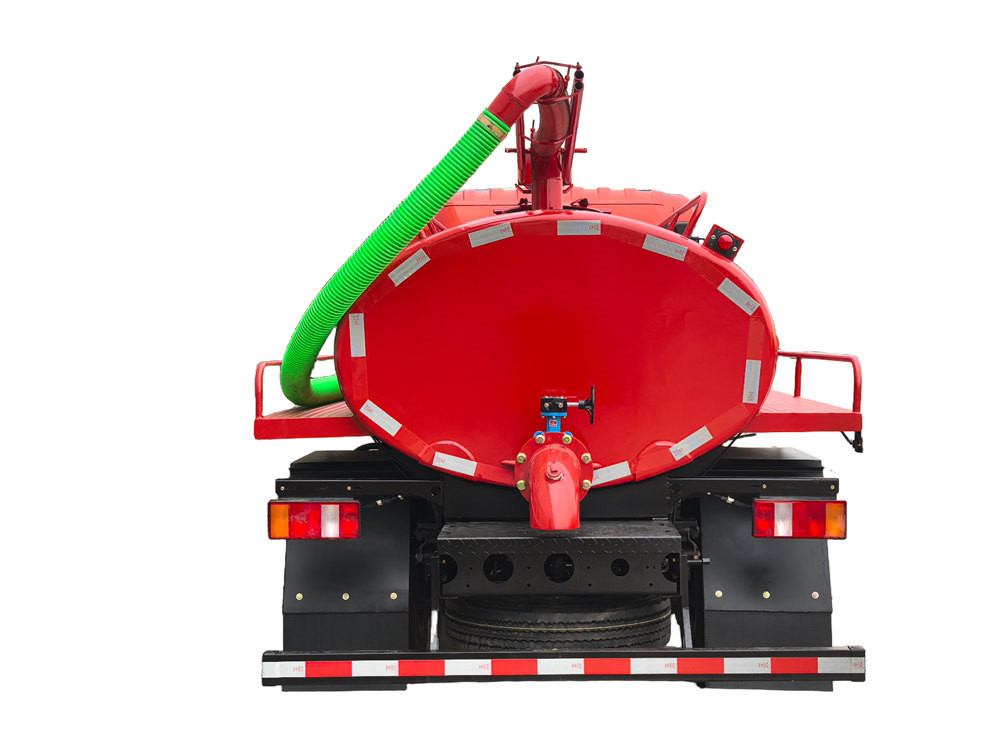

Apri il coperchio posteriore o la valvola del serbatoio e svuotalo rapidamente sfruttando la gravità o la differenza di pressione dell'aria.
