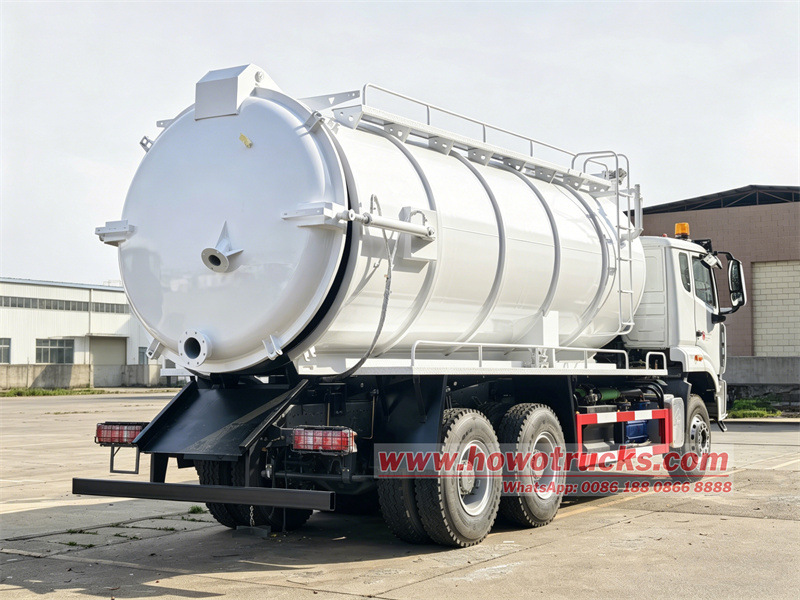

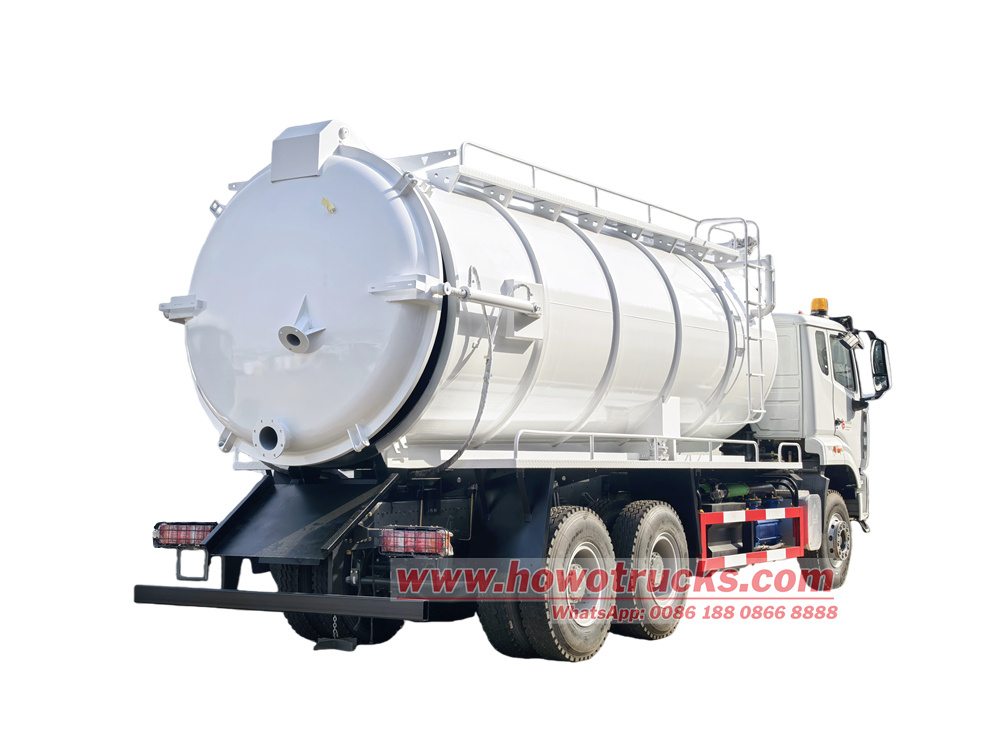

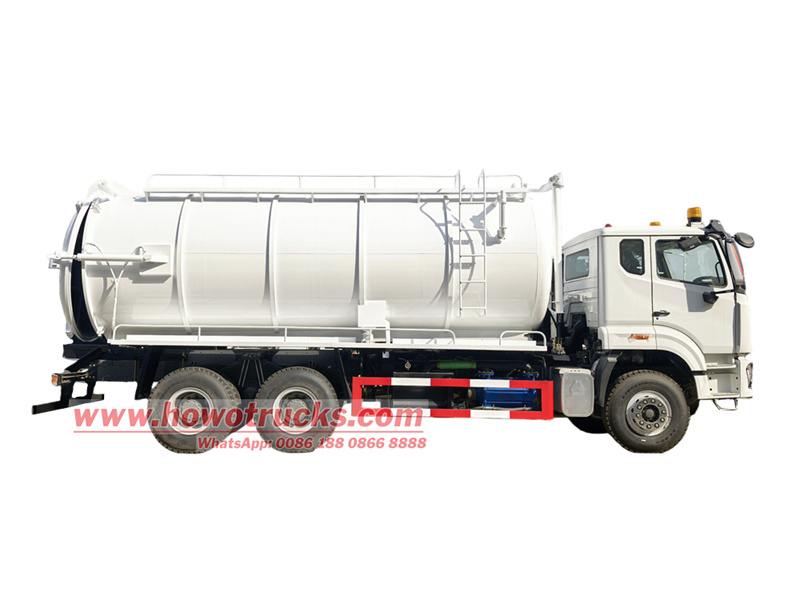

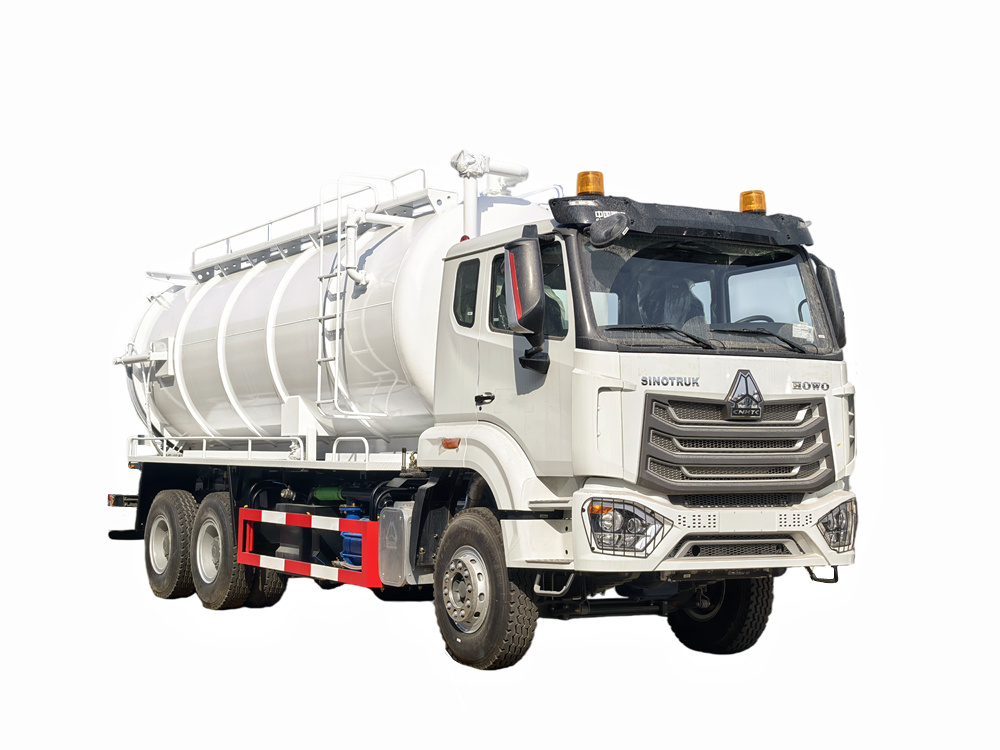

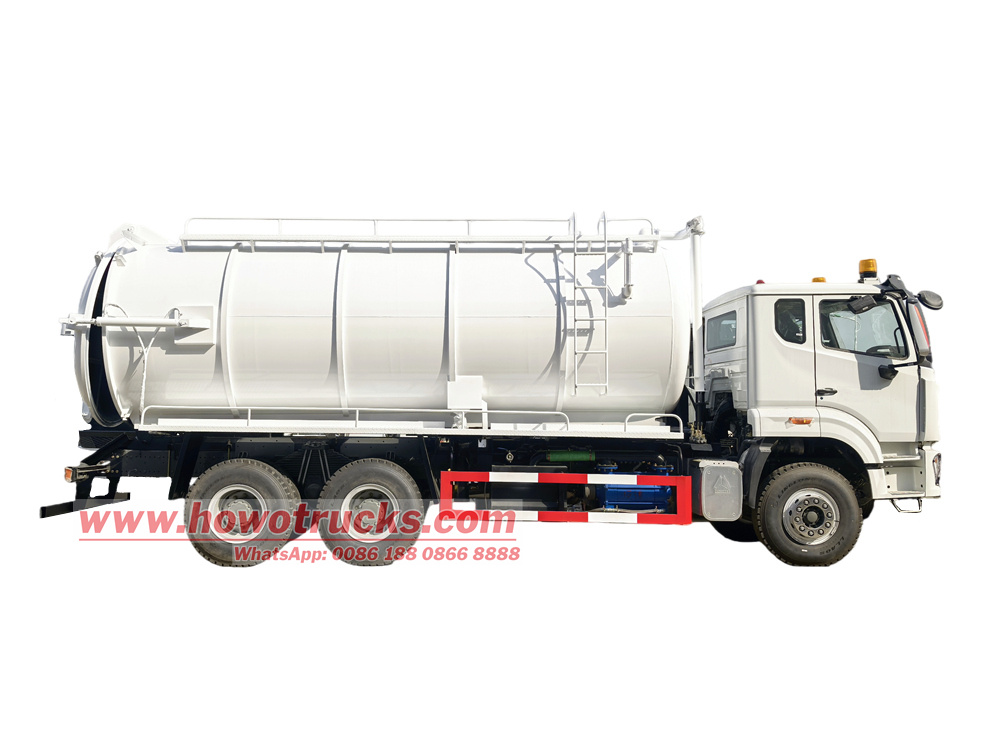

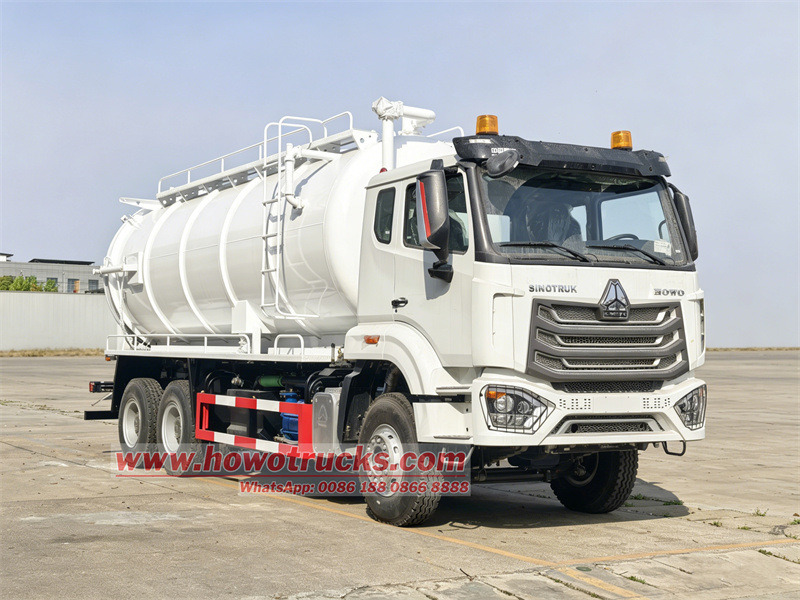

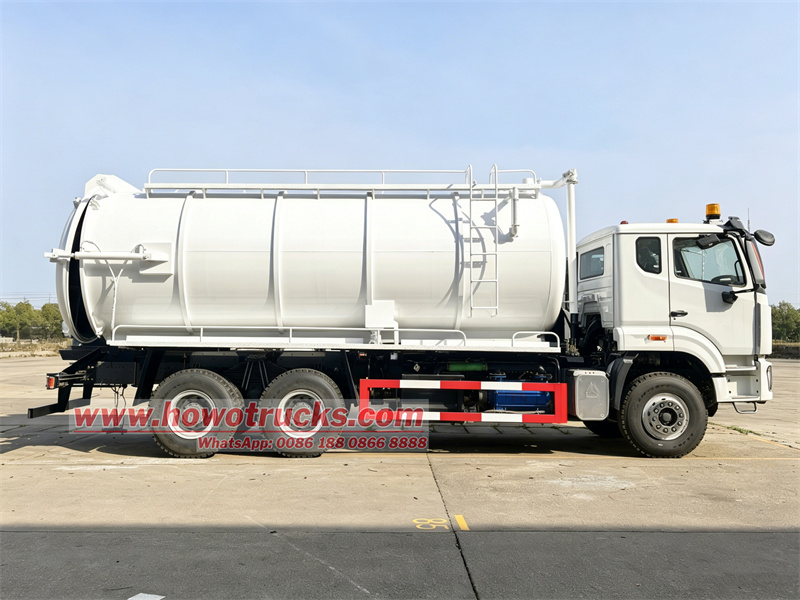

Nigeria HOWO NX, autocisterna per la pulizia di fosse settiche
L'autocisterna aspirante Howo NX da 20 metri cubi è dotata di un passo di 4625+1350 mm, un motore Weichai WP12.400E32, una trasmissione HW19710, un assale anteriore VGD95 e doppi assali posteriori MCX16ZG. Il serbatoio di aspirazione da 20 metri cubi è realizzato in acciaio al carbonio ed è equipaggiato con una pompa a vuoto a circolazione d'acqua 2BE-204, una valvola di troppo pieno, un serbatoio dell'olio idraulico, una scaletta, un tubo di livello e una valvola di scarico del portellone posteriore. Il portellone posteriore può essere aperto idraulicamente e il serbatoio può essere sollevato idraulicamente. La valvola di controllo idraulica lato conducente ne controlla il funzionamento.
Capacità lavorativa :
20000 litersTipo di cabina :
Howo NX one and half row cabinSistema di azionamento :
6x4,LHDPasso (mm) :
44625+1350 mmSpecifico del motore :
400 HP / WEICHAI WP12.400E32Cambio :
Sinotruk HW19710 10-speed, manualAssale anteriore (kg) :
9500Assale posteriore (kg) :
16000*2Questo Nigeria HOWO NX, autocisterna per la pulizia di fosse settiche Si tratta di un veicolo specializzato progettato per le operazioni di aspirazione di acque reflue pesanti in Nigeria. Basato sul telaio Sinotruk HOWO NX400, integra un serbatoio di aspirazione delle acque reflue da 20 metri cubi e una pompa a vuoto a circolazione d'acqua 2BE-204, che consente un'aspirazione efficiente. Questo camion è dotato di capacità di autoadescamento e autosvuotamento, grande capacità, facilità di trasporto e una potente pompa a vuoto con un ampio raggio di aspirazione, che lo rendono adatto a operazioni gravose come lo svuotamento delle reti fognarie urbane e la pulizia delle fosse settiche.

◆ Parametri tecnologici del prodotto:
| Autocisterna aspirante HOWO NX 6X4 da 20 m³ | |||
| Generale | Marca del telaio | COME | |

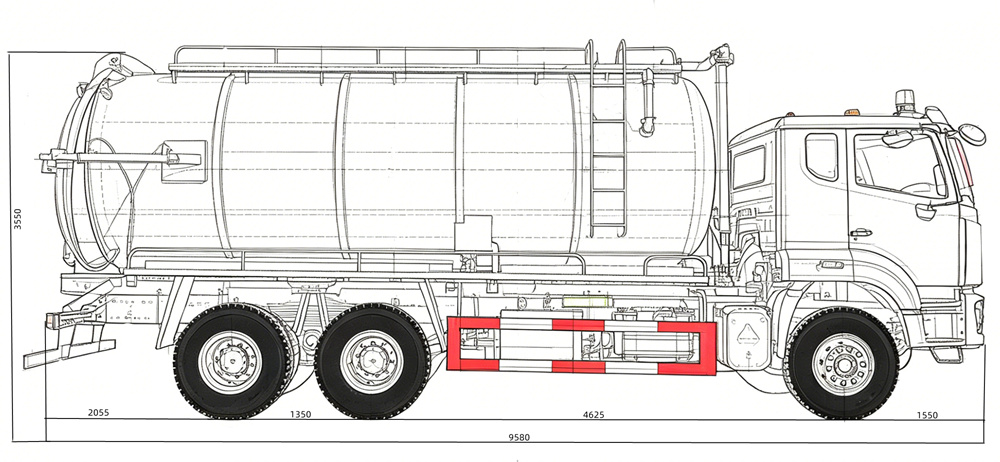

| Dimensioni complessive | 9580 x 2550 x 3550 mm | ||
| Peso lordo del veicolo / Peso a vuoto | 25000 kg / 12850 kg | ||
| Assale anteriore | VGD95 asse anteriore (tamburo) | ||
| asse motore | Assali posteriori doppi MCX16ZG (tamburo), rapporto di trasmissione 4.803 | ||
| Motore | Tipo di carburante | Diesel, 6 cilindri in linea, 4 tempi | |
| Modello | WP12.400E32 | ||
| Energia | 400 HP / 294 kW | ||
| velocità di cambio | 2100 giri/minuto | ||
| Velocità di coppia massima | 1200-1500 giri/minuto | ||
| Spostamento | 11,596 litri | ||
| Norma sulle emissioni | Euro 3 | ||
| Telaio | Tipo di unità | 4x2, Sinistra guida manuale | |
| Trasmissione | HW19710,10F&2R, manuale | ||
| Passo | 4625+1350mm | ||
| Numero di assi | 2 | ||
| Specifiche degli pneumatici | 315/80R22.5, 11 pezzi (incluso un pneumatico di scorta) Opzione: 12.00R20, 295/80R22.5, 12R22.5 | ||
| Sovrastruttura | Cisterna | Capacità del serbatoio | 20000 forni |
| Materiale del serbatoio | 6acciaio al carbonio mm con trattamento antisettico | ||
| Angolo di sollevamento del serbatoio | ≥45° | ||
| Pompa a vuoto | Vuoto Pompa | Pompa di circolazione dell'acqua 2BE-204 | |
| Aspirapolvere definitivo | 3300 Pa | ||
| Portata di pompaggio | 21 m³/min | ||
| Velocità | 980 giri/min | ||
| Energia | 37 kW | ||
| Il portellone posteriore può essere aperto idraulicamente per consentire lo scarico completo di materiali solidi. | |||
| Tutti gli accessori standard: tombino, kit di attrezzi, manuale in inglese..... | |||

◆ Telaio:
| Articolo | Configurazione |
| Passo | 4600+1350mm |
| Motore | Weichai WP12.400E32 • Cilindrata: 11.596 litri • Potenza: 294 kW (400 CV) • Norma sulle emissioni: Euro III |
| Trasmissione | Sinotrak HW19710 • Tipo: Manuale, 10 marce avanti + 2 retromarce • Caratteristiche: Cambio principale con doppio albero intermedio, cambio ausiliario con ingranaggi epicicloidali e ingranaggio di overdrive. |
| Assale anteriore | Assale anteriore a trave a I tipo pugno VGD95 • Portata nominale: 9,5 tonnellate |
| Assali posteriori | Assali posteriori doppi con riduzione monostadio MCX16ZG • Portata nominale: 2 x 16 tonnellate (totale 32 tonnellate) |
| Pneumatici | 315/80R22.5 |
| Cabina | Howo NX cabina singola e mezza, con aria condizionata, alzacristalli elettrici e chiusura centralizzata. |
◆ Sistema di aspirazione delle acque reflue della struttura superiore:
1. Volume del serbatoio: Serbatoio di forma ellittica da 20 metri cubi, con baricentro basso e funzionamento stabile.
2. Materiale del serbatoio: Acciaio al carbonio di alta qualità, spessore 6 mm, con deflettori interni, resistente alla corrosione e all'usura, e saldato saldamente in ogni sua parte.

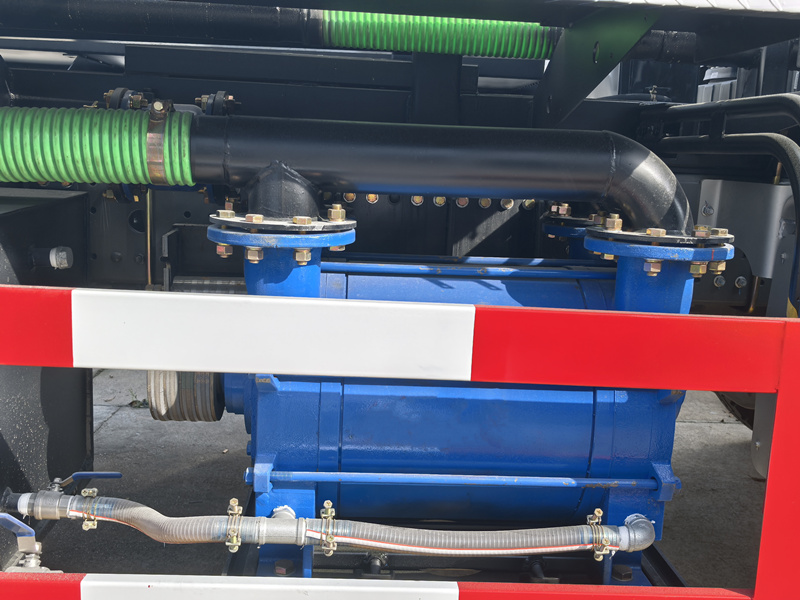

3. Pompa per vuoto: Pompa per vuoto a circolazione d'acqua 2BE-204, velocità di aspirazione 21 m³/min, elevato grado di vuoto, forte capacità di autoadescamento.

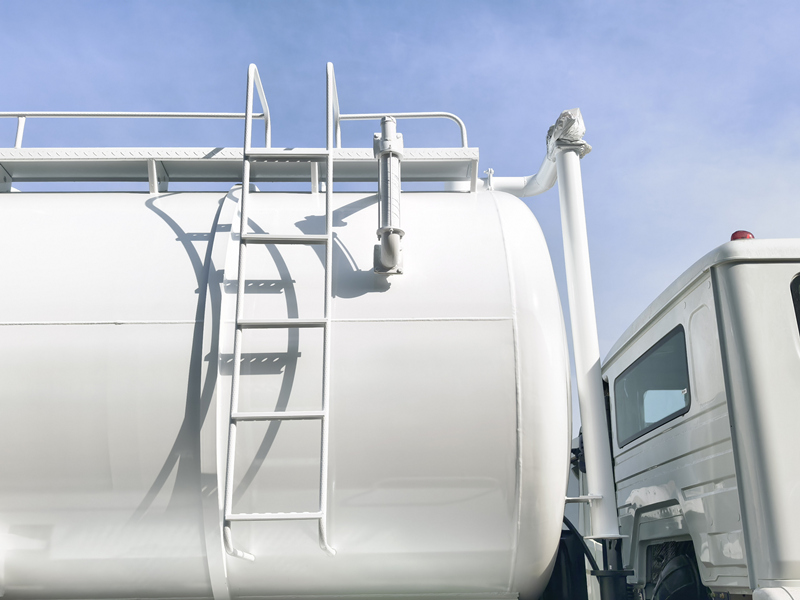

4. Protezione di sicurezza: Dotata di una valvola anti-trabocco per impedire il riflusso del fluido e danni alla pompa del vuoto, garantendo la sicurezza dell'apparecchiatura.

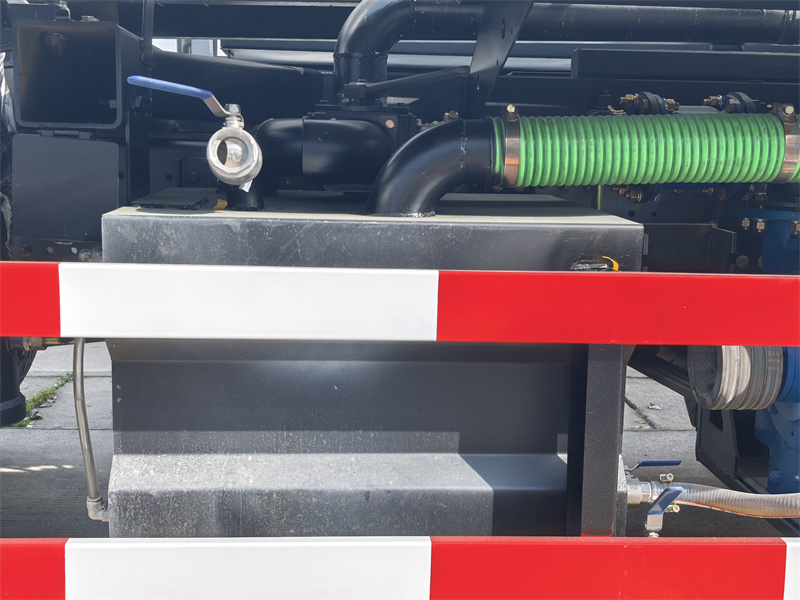

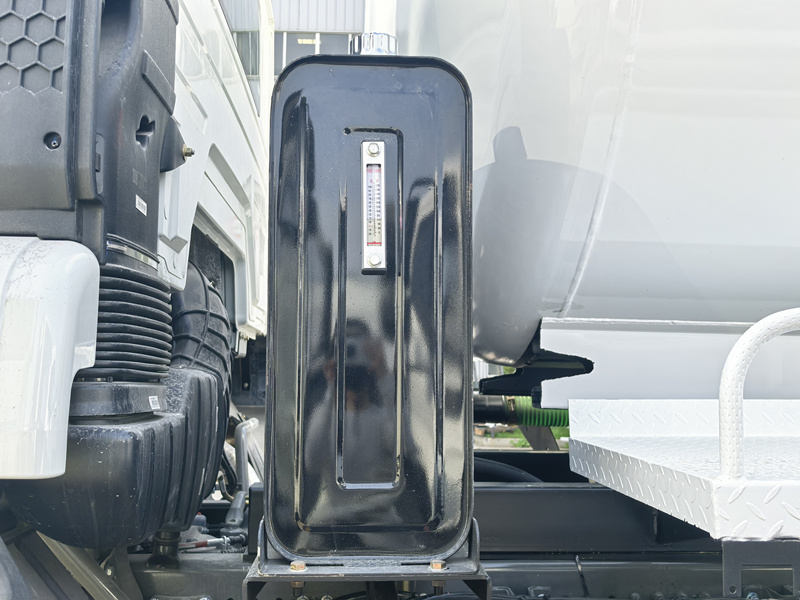

5. Componenti ausiliari: Separatore acqua-gas integrato, separatore olio-gas, serbatoio dell'olio idraulico, scaletta laterale destra, parapetto superiore del serbatoio, tubo trasparente per il livello del liquido (monitoraggio in tempo reale del livello del liquido nel serbatoio), valvola di scarico del portellone posteriore e tubo di aspirazione.

◆ Funzioni operative idrauliche:

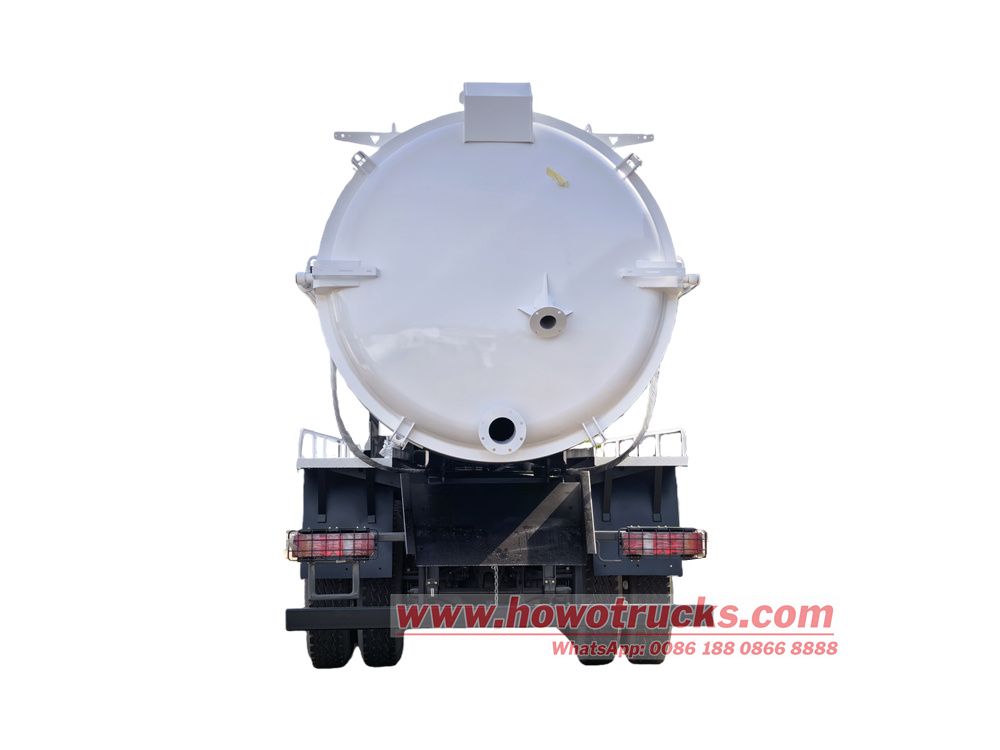

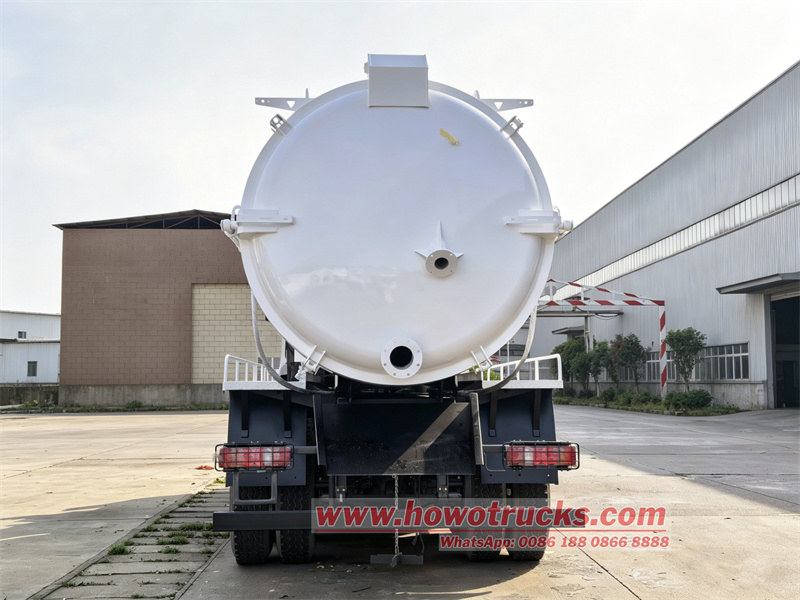

• Tailgate: Chiusura idraulica + apertura idraulica, tenuta affidabile, scarico agevole
• Cisterna: Sollevamento e inclinazione idraulici, angolo di inclinazione sufficiente, drenaggio completo e senza residui.

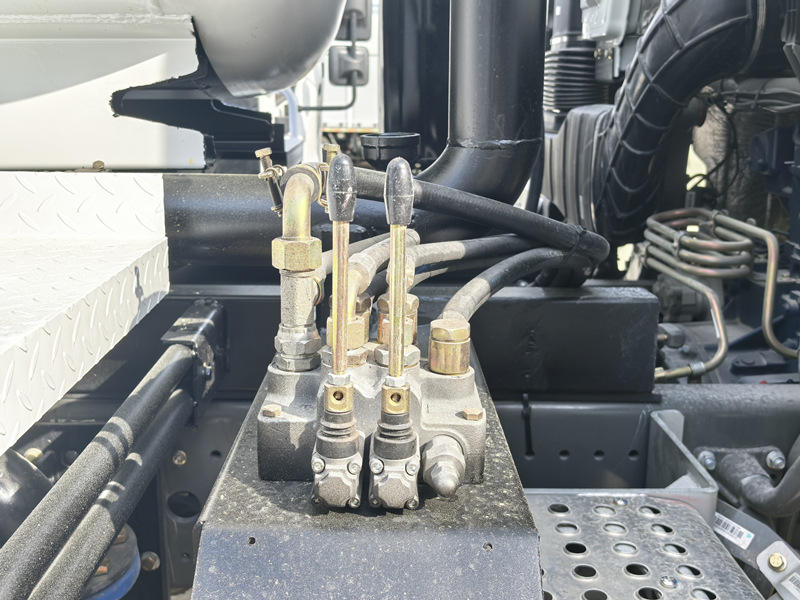

• Metodo operativo: Valvola di comando idraulica sul lato conducente, comando da parte di un singolo operatore, funzionamento intuitivo, sicuro ed efficiente.

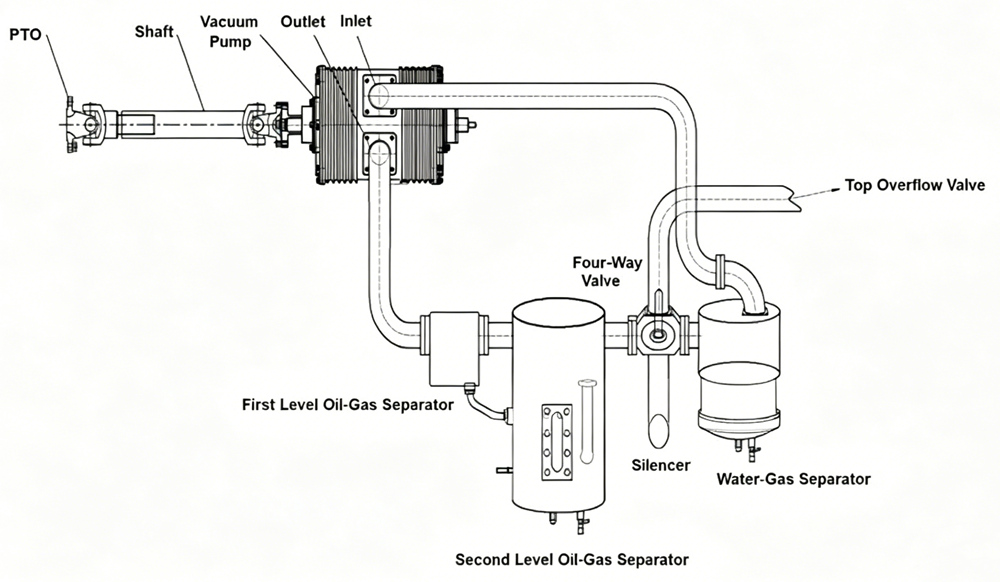

Il principio di funzionamento fondamentale di un'autocisterna per aspirazione si basa sul principio della pressione negativa, utilizzando la differenza di pressione per realizzare l'aspirazione e lo scarico dei rifiuti. Durante l'intero processo, sia l'aspirazione che lo scarico dipendono dalla tenuta stagna del serbatoio.
1. Processo di aspirazione: Il motore del veicolo aziona una pompa a vuoto ad alta velocità tramite una presa di forza (PTO), aspirando con forza l'aria dal serbatoio sigillato e creando una pressione negativa, riducendo la pressione interna dell'aria rispetto alla pressione atmosferica. Sotto pressione atmosferica, i rifiuti vengono spinti nel serbatoio attraverso il tubo di aspirazione.
2. Procedura di dimissione: Dopo l'avvio, la direzione del flusso d'aria viene invertita azionando la valvola di inversione a quattro vie. In primo luogo, il serbatoio viene sollevato e il portellone posteriore si apre, consentendo all'aria esterna di entrare e rilasciare il vuoto, provocando lo scarico dei rifiuti per gravità. In secondo luogo, l'aria compressa viene iniettata nel serbatoio per creare una pressione superiore a quella atmosferica, pressurizzando e scaricando i rifiuti.
◆ Applicazioni in Nigeria:
1. Servizi igienico-sanitari municipali: Utilizzati per la pulizia di vecchie tubature, fosse settiche e fognature a Lagos, migliorando le condizioni igienico-sanitarie urbane.
2. Trattamento dei rifiuti industriali: Adatto per acque reflue e fanghi industriali prodotti da stabilimenti locali, nel rispetto delle esigenze di trasporto ecocompatibile.
3. Trasporto di fanghi da cantiere: Utilizzato nelle aree minerarie e nei grandi cantieri edili per pompare via l'acqua accumulata dalle fosse di fondazione e per pulire i fanghi di perforazione e i rifiuti industriali.
