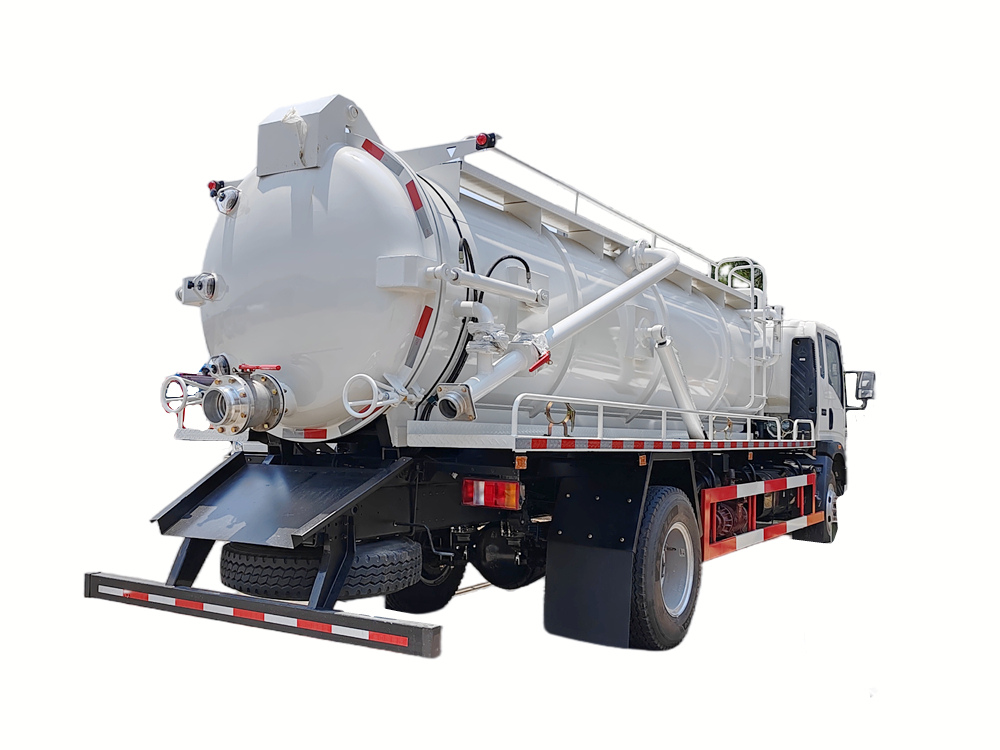

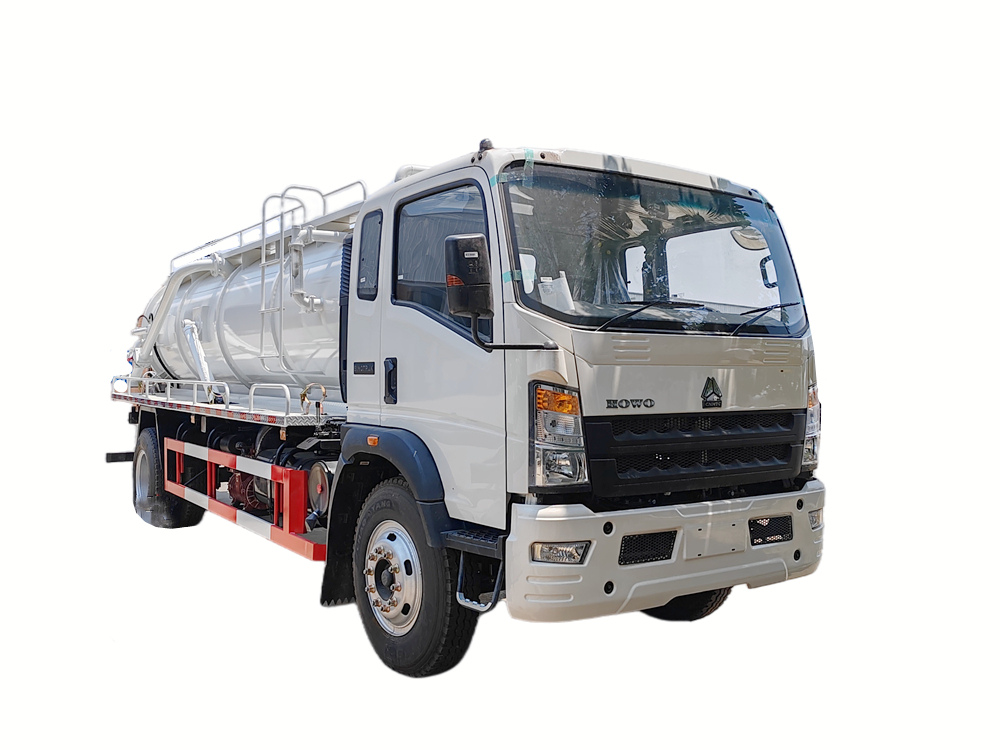

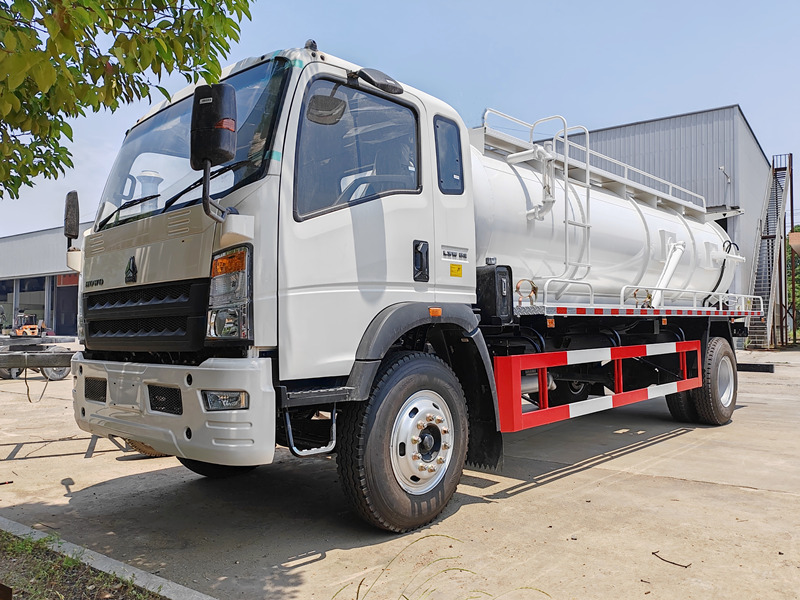

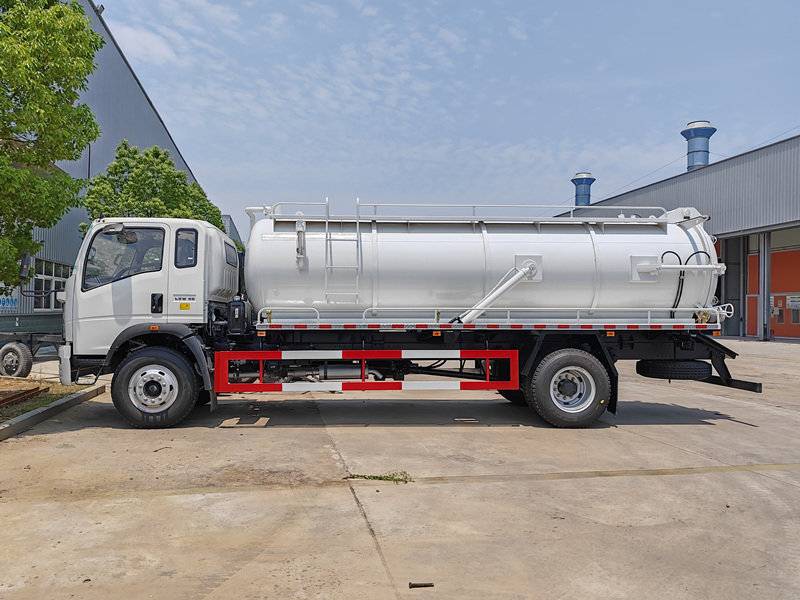

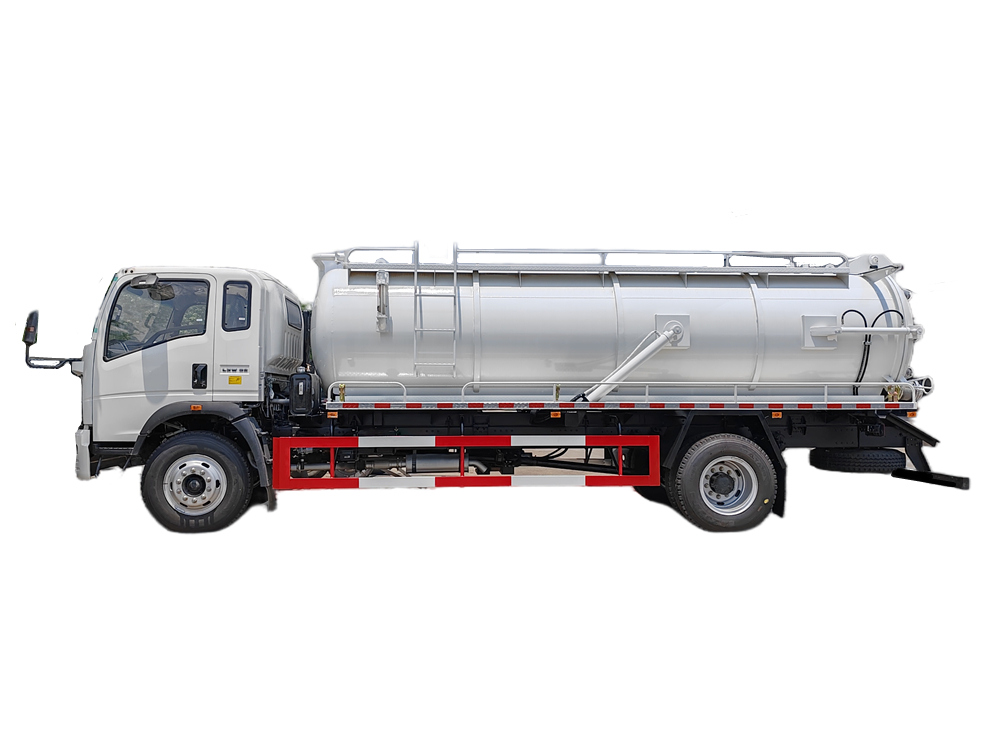

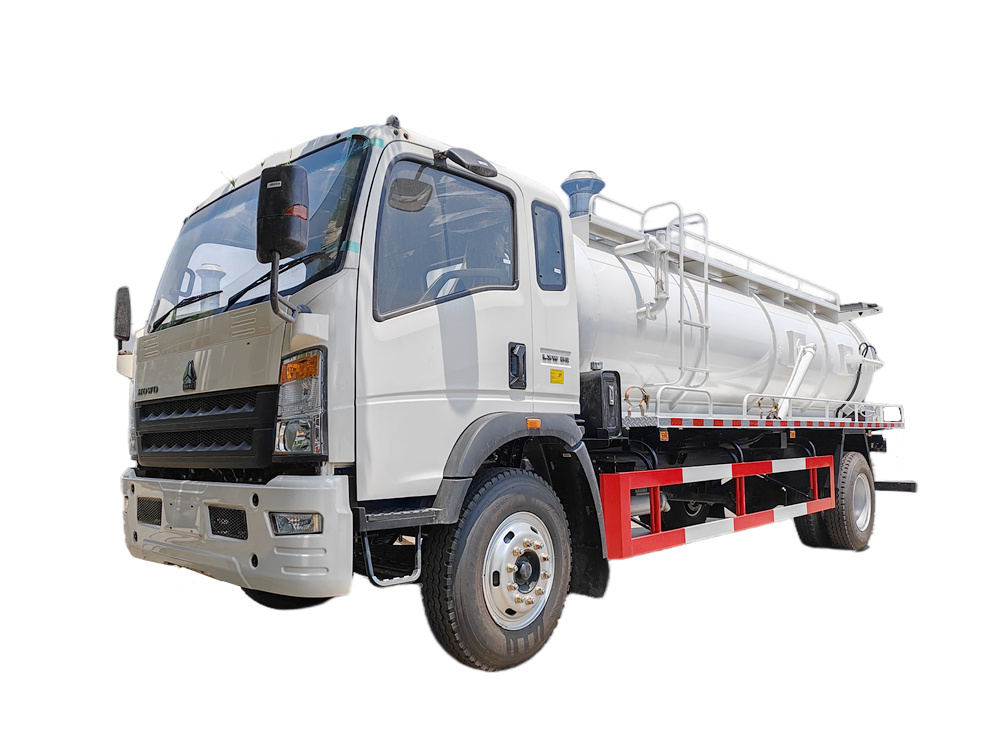

Autocisterna per pompaggio acque reflue Howo da 5 m³
Autocisterna per aspirazione liquami HOWO da 5 metri cubi, adotta la mezza cabina HOWO commander 2080, passo di 4200 mm, equipaggiata conCummins Motore ISF3.8s3168 da 168 cavalli, cambio WLY6G70, la parte superiore è un serbatoio di aspirazione delle acque reflue da 5 metri cubi, in acciaio al carbonio, dotato di pompa a vuoto Jurop PN106D, tubo di scarico, scala, valvola di controllo azionamento (controllo del serbatoio e del sollevamento del portellone posteriore), serbatoio dell'olio idraulico, valvola di scarico del portellone posteriore, ecc.
Capacità lavorativa :
5cbmTipo di cabina :
Howo light cabinSistema di azionamento :
4x2,RHDPasso (mm) :
4200Specifico del motore :
168HP /Cummins ISF3.8s3168Cambio :
WLY6G70,6-speed,manualAssale anteriore (kg) :
3200Assale posteriore (kg) :
8000ILAutocisterna per pompaggio acque reflue HOWO da 5 m³ È un veicolo specializzato ad alta efficienza progettato per applicazioni di risanamento urbano, ingegneria municipale e pulizia industriale. Alimentato da un motore Cummins da 168 cavalli abbinato a una trasmissione a 6 velocità, offre prestazioni di potenza robuste. La sovrastruttura è dotata di una cisterna anticorrosione in acciaio al carbonio da 5 m³ equipaggiata con una pompa ad alto vuoto Jurop italiana (capacità di aspirazione: 11.000 l/min), che consente una rapida aspirazione di liquami, fanghi e piccole particelle solide. Il tubo di ispezione visiva e il sistema di controllo idraulico garantiscono un funzionamento sicuro e pratico. Grazie alle funzioni di sollevamento della cisterna e di scarico rapido del portellone posteriore, il veicolo offre bassi costi di manutenzione e una lunga durata. Trova ampia applicazione nel risanamento urbano (pulizia di fosse settiche, dragaggio di condotte), nel trattamento delle acque reflue industriali, nelle operazioni di soccorso e in svariati altri settori.

La nostra fabbrica è un produttore professionale nel settore dei camion,
Garantiamo che tutti i prodotti sono nuovi di zecca e di alta qualità.
»I.Definizione e introduzione del prodotto:
Produttore:CS TRUCKS GROUP LIMITED
Caratteristiche del prodotto
1. Potenza elevata e adattabilità
• Dotato di un motore Cummins da 168 cavalli e di una trasmissione a 6 velocità, offre una coppia elevata a bassi regimi, si adatta a condizioni stradali complesse e soddisfa gli standard di emissione China VI.
2. Progettato professionalmente, efficiente e durevole.
• Serbatoio in acciaio al carbonio da 5 m³: resistente alla corrosione e alla pressione, adatto al trasporto di acque reflue e fanghi.
• Pompa per vuoto Jurop PN106D: elevata potenza di aspirazione, velocità di pompaggio elevata ed elevata efficienza operativa.
3. Funzionamento pratico e caratteristiche di sicurezza
• Il sistema di controllo idraulico (sollevamento cisterna, scarico portellone posteriore) garantisce un funzionamento semplice e preciso.
• Il tubo di aspirazione visibile consente il monitoraggio in tempo reale dello stato di aspirazione per prevenire ostruzioni o sovraccarichi.
• Scala idraulica per un facile accesso e manutenzione
» II.Parametri del prodotto per l'aspirazione sottovuoto HOWO da 5 m³camion:
| Informazioni sul prodotto | ||
| Prodotto | Autocarro per aspirazione liquami | |
| Nome del marchio | SINOTRUK-HOWO | |
| Dimensioni complessive (L*P*A) | 7540*2350*2680mm | |
| Luogo di origine | Hubei, Cina | |
| Colore | Sarà disponibile qualsiasi colore | |
| Produzione | CAMION CS | |
| Specifiche del telaio | ||
| Passo | 4200 mm | |
| Peso lordo del veicolo | 11,2 tonnellate | |
| Carico assiale | 3200/8000 kg | |
| Velocità massima | 95 km/h | |
| Trasmissione | WLY6G70, 6 marce, manuale | |
| Pneumatico | 8.25R20, 6+ 1 ruota di scorta | |
| Cabina | 2080 Giusto-cabina a una fila e mezza con guida manuale, con AC e USB | |
| Motore | ||
| Modello | Cummins ISF3.8s3168 | |
| cavalli vapore | 168 CV/125 kW | |
| Tipo | Motore a 4 cilindri in linea, 4 tempi, sovralimentato, con intercooler, raffreddato ad acqua. | |
| Coppia massima | 600 N.m | |
| velocità di cambio | 2600 giri/minuto | |
| Velocità di coppia massima | 1300-1700 giri/minuto | |
| Spostamento | 3,76 litri | |
| Emissione | Euro 3 | |
| Serbatoio del carburante | Serbatoio carburante diesel in lega di alluminio da 120 litri | |
| Mini consumo di carburante a pieno carico | 195 g/kW.h | |
| Specifiche della parte superiore del corpo | ||
| Cisterna | 5000 litriacciaio al carbonio di alta qualità da 5 mm | |
| Pompa a vuoto | Modello | Jurop PN106D |
| Pressione massima | 1,5 bar | |
| Velocità massima | 1300 giri/minuto | |
| Flusso massimo | 11000 l/min | |
| Flusso d'aria al 60% di vuoto | 10000 l/min | |
| Aspirapolvere Max | 92% | |
| Aspirazione continua | 60% | |
| Potenza massima a vuoto. | 13,6 kW/18,4 CV | |
| Peso | 143 kg | |
| Testina di aspirazione | ≥7m | |
| Pompa Moro, pompa Spagna disponibile | ||
» Ⅲ.Prodotto Introduzione dettagliata

Configurazione principale del gruppo propulsore e del telaio
1. Cabina e passo

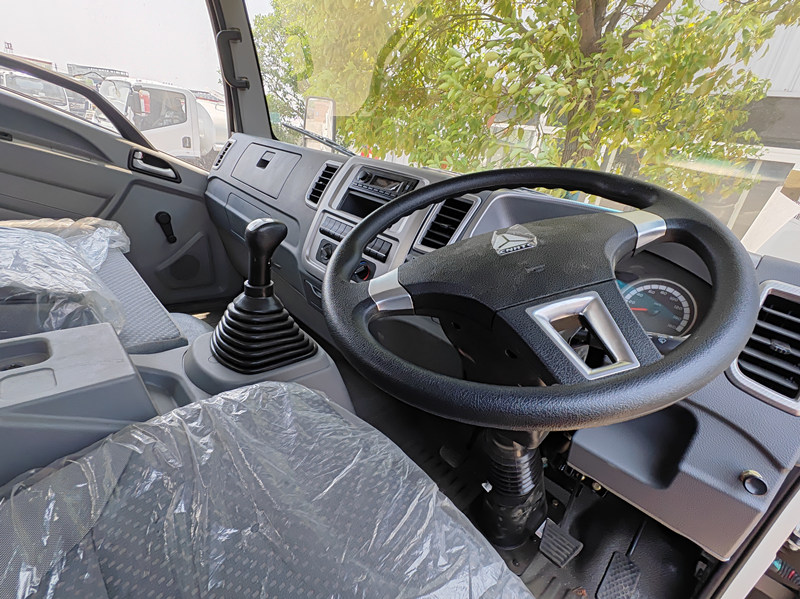

• Il semirimorchio HOWO Commander a 2080 file offre spaziosità ed eccellente visibilità. È dotato di sedile ergonomico e volante multifunzione, che coniugano comfort e manovrabilità.
• Il passo di 4200 mm garantisce un supporto stabile alla sovrastruttura.
2. Gruppo propulsore
• Motore: Dotato di un motore diesel Cummins ISF3.8s3168 a quattro cilindri in linea con una cilindrata di 3,8 litri, una potenza massima di 168 cavalli (125 kW) e una coppia massima di 600 Nm, conforme agli standard sulle emissioni China VI.
• Trasmissione: Dotata di cambio manuale a sei marce WLY6G70, offre cambi di marcia fluidi ed elevata efficienza di trasmissione, adattandosi a diverse condizioni operative.

Configurazione professionale della parte superiore del corpo
1. Serbatoio di aspirazione delle acque reflue
• Materiale e capacità: Il serbatoio è realizzato in acciaio al carbonio Q235B mediante un processo di stampaggio monoblocco, con una capacità di 5 metri cubi. La superficie è sottoposta a un trattamento di sabbiatura anticorrosione per una maggiore resistenza alla corrosione.

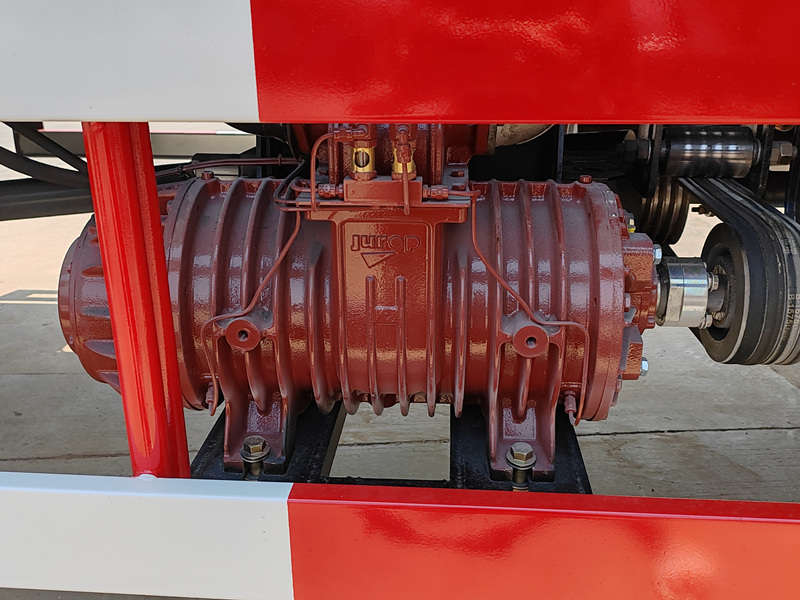

• Sistema di aspirazione: Dotato di una pompa per vuoto ad anello liquido Jurop PN106D italiana, vanta una velocità di pompaggio fino a 11.000 L/min e un vuoto massimo di -0,092 MPa. Può estrarre rapidamente liquami, fanghi e particelle solide (diametro ≤ 50 mm), migliorando l'efficienza operativa del 15% rispetto a prodotti simili.

2. Componenti funzionali

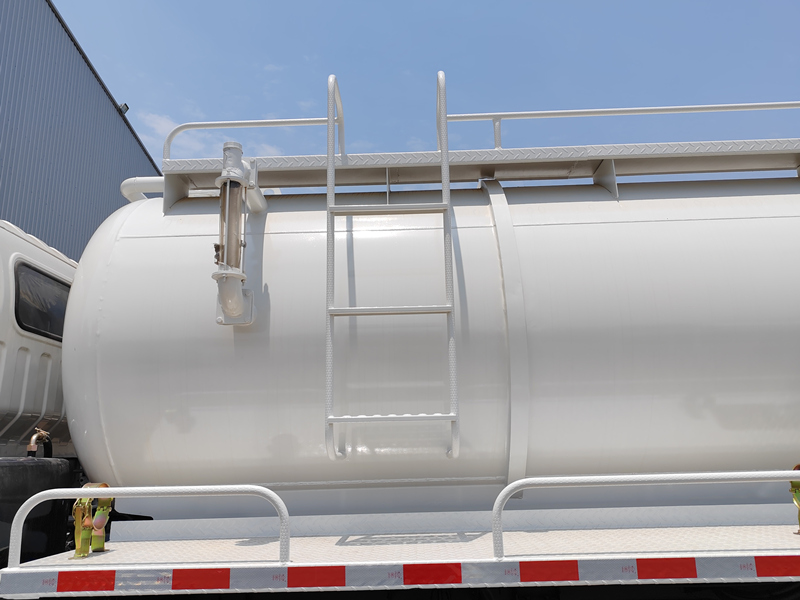

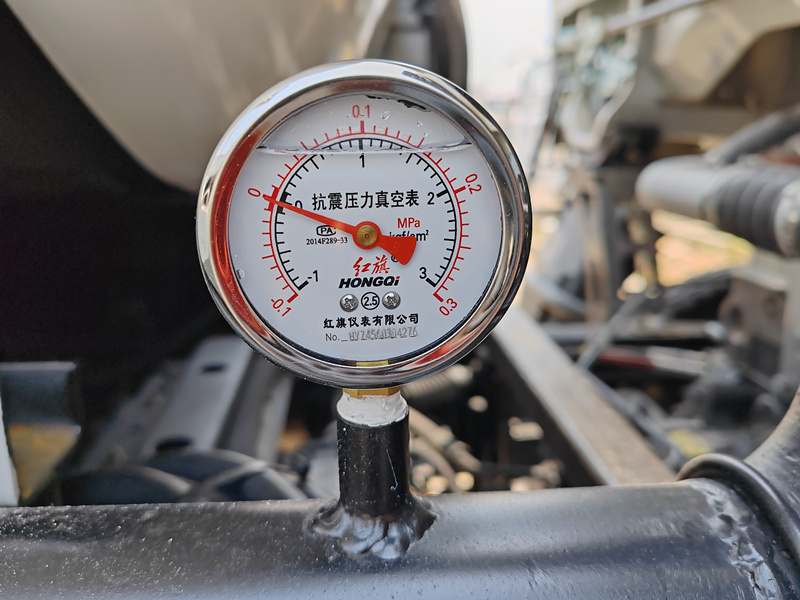

• Ispettore delle fognature: Le finestre di ispezione su entrambi i lati consentono di visualizzare in tempo reale il livello del liquido nella cisterna, prevenendo rischi di sovraccarico.

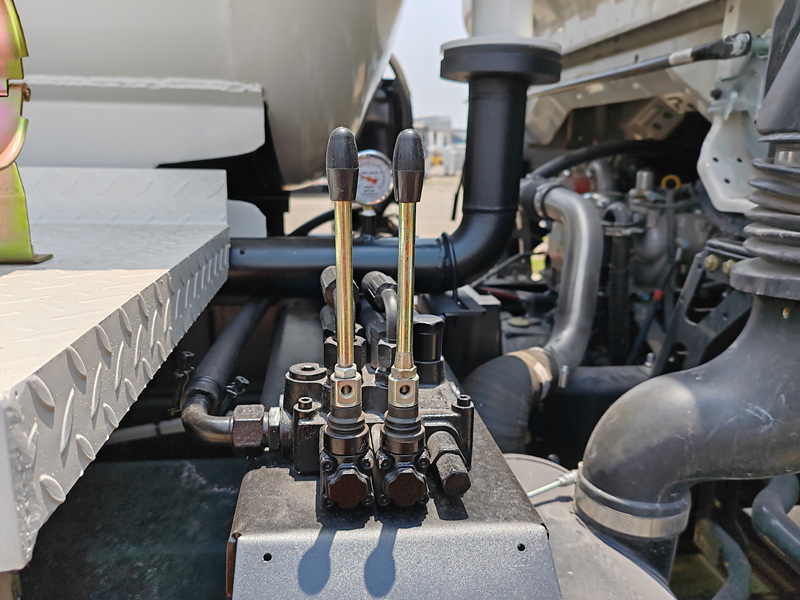

• Sistema di controllo operativo: Un blocco valvole di controllo idraulico integrato consente l'azionamento con un solo tocco per azioni quali il sollevamento del serbatoio e l'apertura/chiusura del coperchio posteriore.

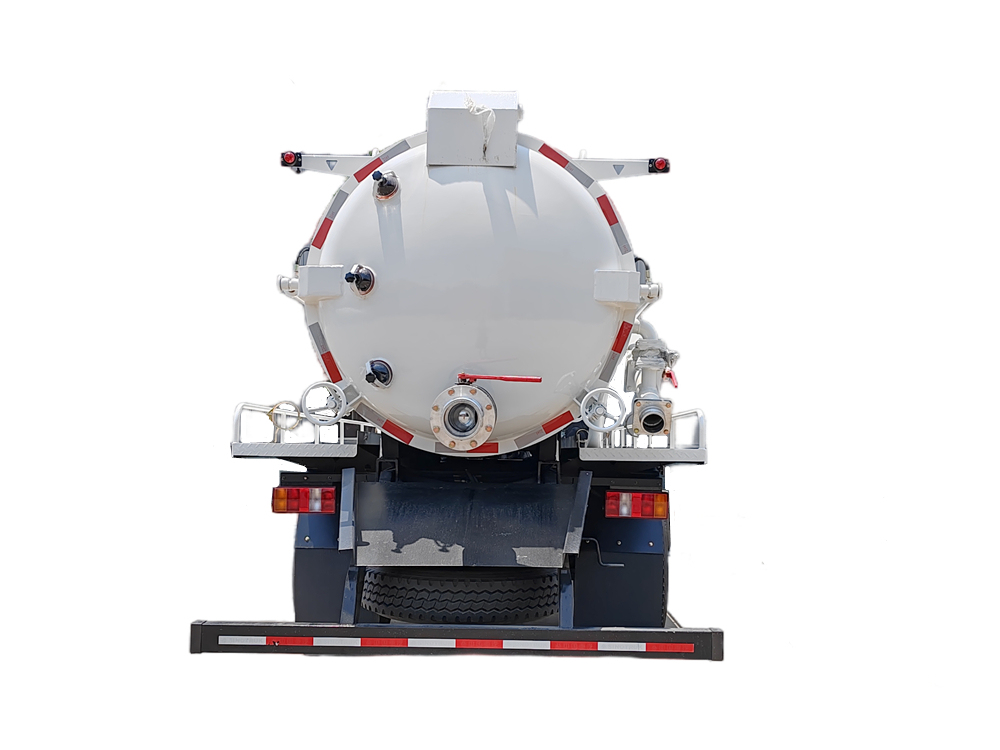

• Sistema di scarico: Sul retro è installata una valvola di scarico ad apertura rapida DN200, che consente lo svuotamento sia per gravità che con aspirazione, garantendo uno svuotamento completo e senza residui. Dispositivi ausiliari: scala standard e luci di segnalazione; il design curato nei dettagli migliora la facilità d'uso.

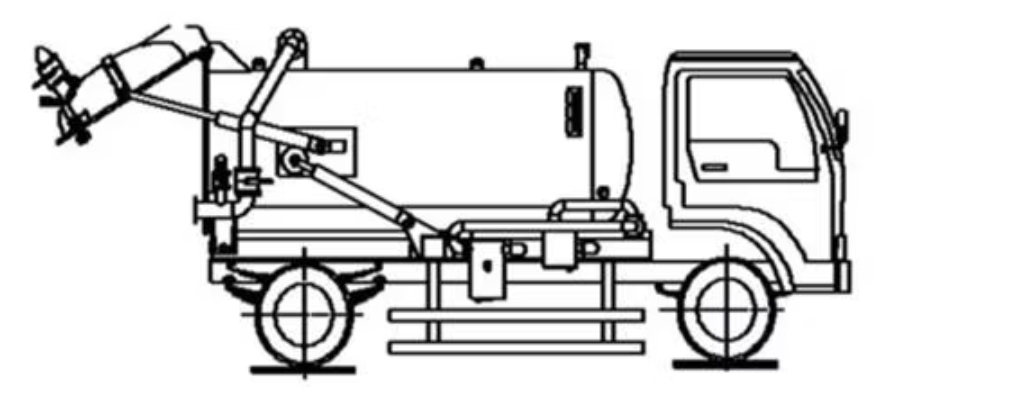

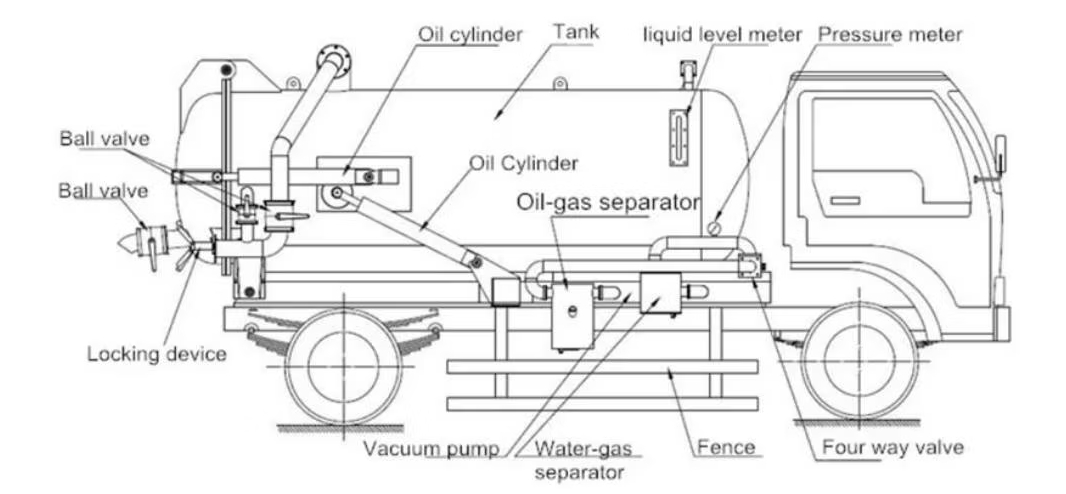

Disegno di un'autocisterna per l'aspirazione delle acque reflue:

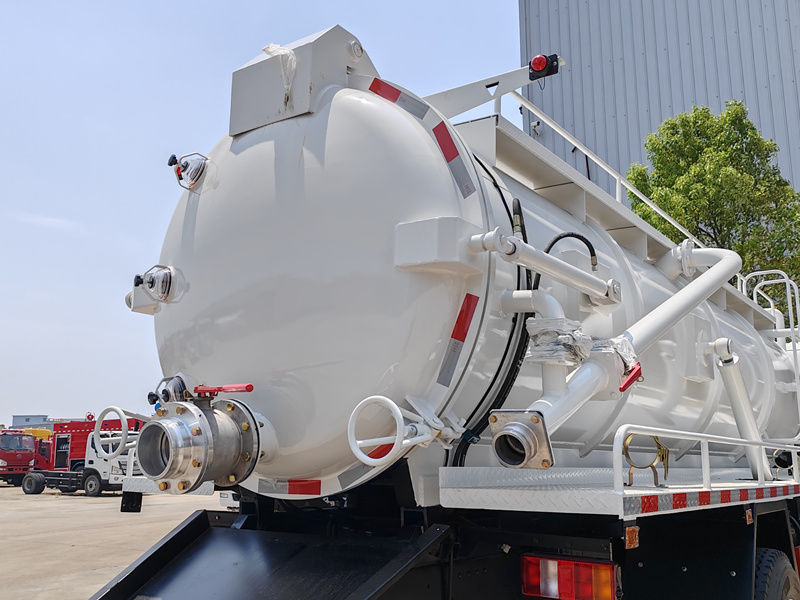

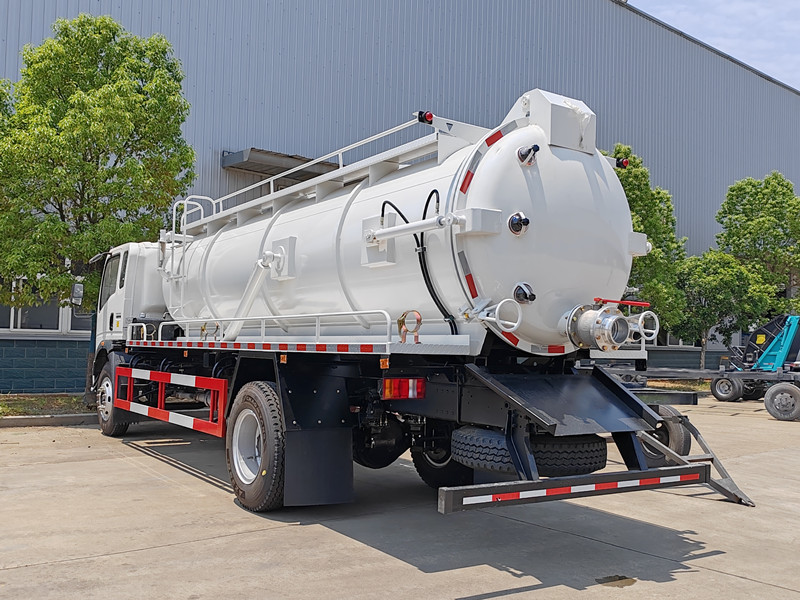

Apri lo sportello posteriore:

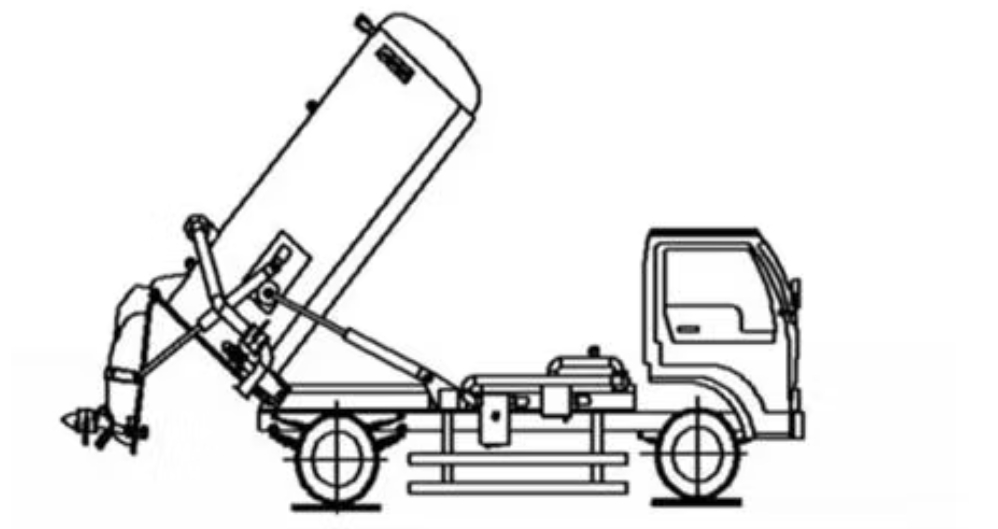

Uscarico delle acque reflue:

»IV. Principio di funzionamento
1. Principio di aspirazione sottovuoto
• Il motore aziona la pompa del vuoto Jurop ad alta velocità, creando una pressione negativa (ambiente sottovuoto) all'interno del serbatoio.
• Le acque reflue/i fanghi esterni vengono aspirati nella vasca tramite un tubo di aspirazione. Il livello del liquido viene monitorato in tempo reale per evitare sovraccarichi.
2. Scarico e pulizia
• Al termine dell'operazione, le acque reflue vengono scaricate attraverso la valvola di apertura rapida del portellone posteriore per gravità o con l'ausilio di un sistema di aspirazione.
• La funzione di sollevamento del serbatoio consente lo svuotamento completo dei rifiuti residui.
3. Coordinamento del sistema idraulico

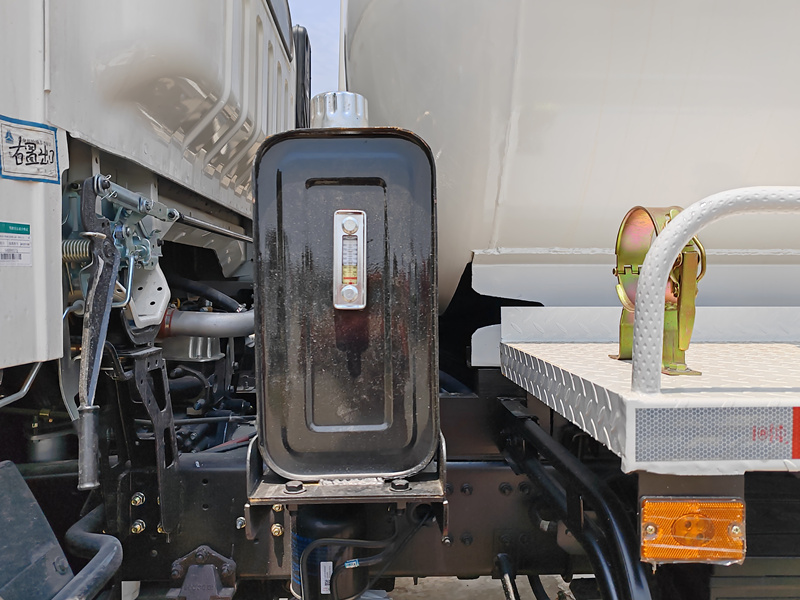

• Il serbatoio dell'olio idraulico fornisce energia alle valvole di controllo, consentendo operazioni come il sollevamento e l'abbassamento del serbatoio e la chiusura del coperchio posteriore, garantendo un processo operativo senza interruzioni.
»V.Scenari applicativi
1. Servizi igienico-sanitari comunali
◇ Pulizia di fosse settiche urbane, pozzi fognari e fognature per risolvere il problema della congestione fognaria.
◇ Manutenzione regolare delle caditoie stradali per le acque piovane e delle tubature di drenaggio per prevenire allagamenti.
2. Industria e costruzioni
◇ Pompaggio delle acque reflue da vasche di sedimentazione e bacini di acque reflue industriali, adatto a settori quali l'industria chimica e alimentare.
◇ Rimozione dell'acqua e del fango accumulati nelle fosse di fondazione dei cantieri edili per garantire un ambiente di lavoro sicuro.
3. Soccorso d'emergenza
◇ Pompaggio delle acque reflue e rimozione dei fanghi dopo le alluvioni.
4. Protezione ambientale rurale
◇ Raccolta del letame agricolo e trattamento delle acque reflue rurali.
