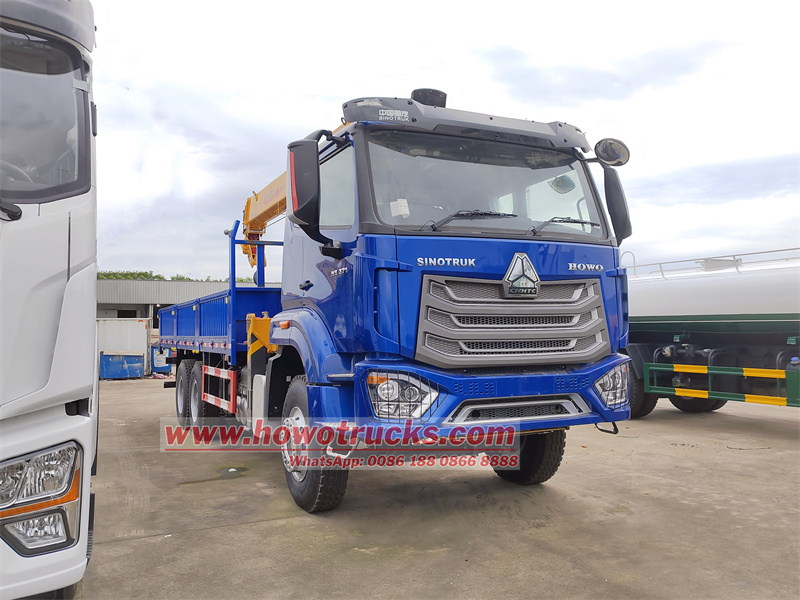

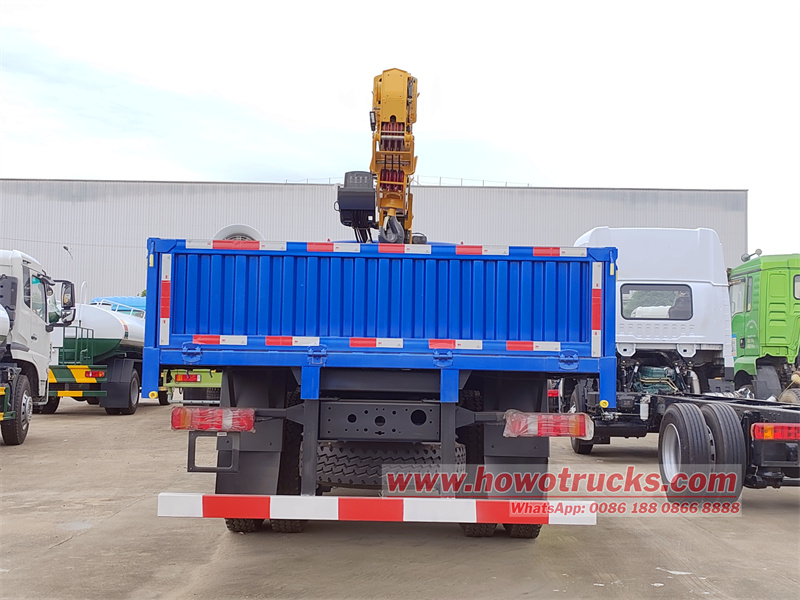

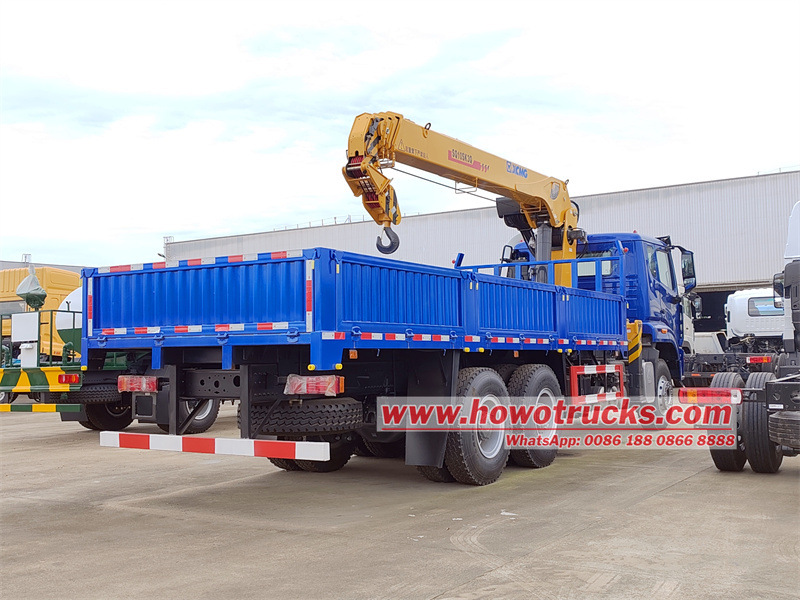

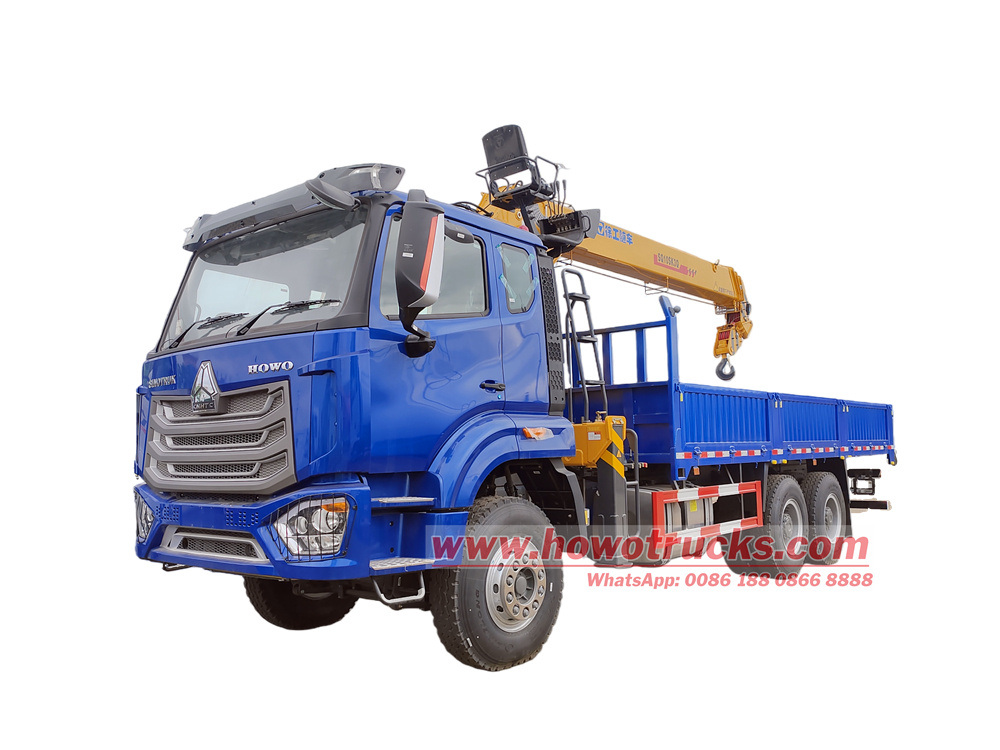

La gru autocarrata Sinotruk Howo NX 6x4 ha una capacità di sollevamento di 10 tonnellate e un passo di 4600+1350 mm. È equipaggiata con un motore Sinotruk WD615.47 da 371 CV, una trasmissione HW19710 a 10 velocità e una gru XCMG SQ10SK3Q. La capacità di sollevamento massima è di 10 tonnellate, con una coppia di sollevamento di 25 T·m. Le dimensioni del cassone sono 6200x2450x550 mm. La gru è dotata di stabilizzatori idraulici e leva di comando a terra su entrambi i lati, comando superiore sul lato sinistro e scatola di controllo remoto.
Capacità lavorativa :
5000LTipo di cabina :
HOWO NX371Sistema di azionamento :
4X2Passo (mm) :
4600+1350Specifico del motore :
371 HP / Sinotruk WD615.47Cambio :
HW19710 , manual, 10 forwards & 2 reversesAssale anteriore (kg) :
9500Assale posteriore (kg) :

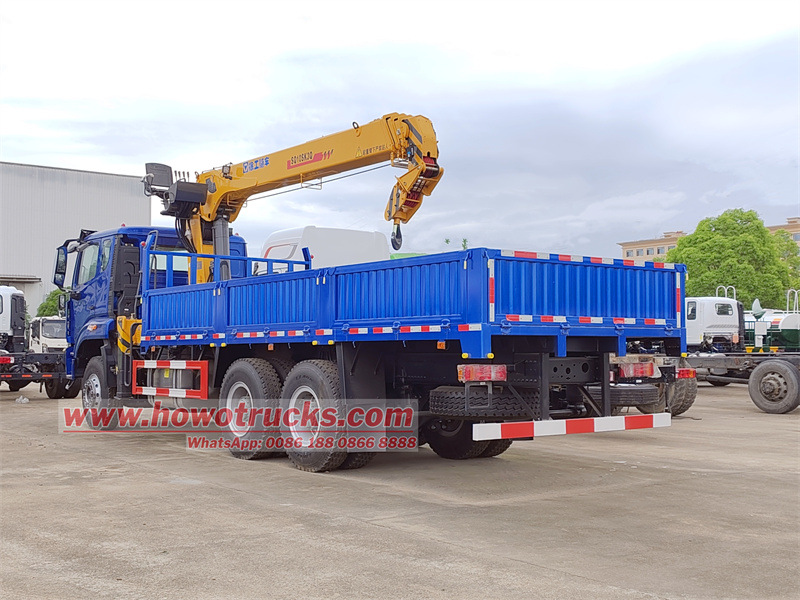

16000 x 2IL Autocarro HOWO con gru idraulica da 10 tonnellate. È un potente strumento di ingegneria di medie dimensioni che combina capacità di trasporto e sollevamento. Il telaio è azionato da un motore da 371 cavalli abbinato a una trasmissione a 10 velocità, che garantisce una robusta capacità di carico. La sovrastruttura è dotata di una gru a braccio dritto a 4 sezioni XCMG da 10 tonnellate con un'altezza di sollevamento massima superiore a 12,35 m e un raggio di lavoro di 12 m, che consente di gestire agevolmente il trasporto in cantiere e l'installazione di attrezzature. Il cassone di carico in acciaio al carbonio da 6,2 metri è robusto e resistente. Grazie alle molteplici modalità operative, tra cui i comandi dall'alto verso il basso e dal basso verso l'alto, e al pannello di controllo remoto, consente un utilizzo flessibile e sicuro da parte di un singolo operatore, rendendolo una scelta pratica per cantieri edili e scenari logistici.

La nostra fabbrica è un produttore professionale nel settore dei camion,
Garantiamo che tutti i prodotti sono nuovi di zecca e di alta qualità.
»I.Configurazione principale:
Produttore:CS TRUCKS GROUP LIMITED
CAPACITÀ DI LAVORO | Modello del motore | Passo | Applicazione |
Gru XCMG da 10 tonnellate | WD615.47 / 371 CV | 4600+1350mm | • Cantieri edili: • Logistica e trasporti: • Ingegneria municipale: • Soccorso d'emergenza: |

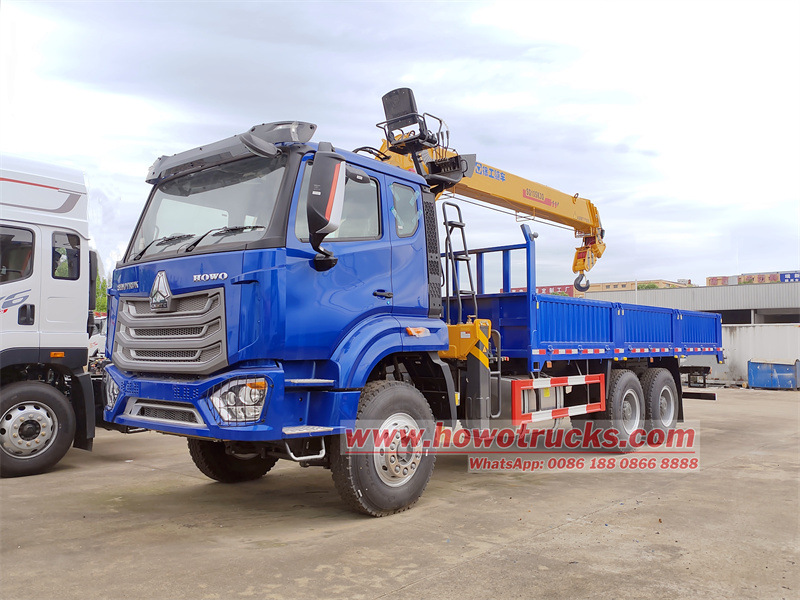

» II.Parametri del prodotto perAutocarro con gru HOWO NX 6x4:
| Autocarro mobile HOWO NX 6X4 con gru | ||
| Parametri tecnici generali | ||
| Dimensioni complessive | 9650 × 2550 × 3830 mm | |
| Peso lordo del veicolo | 25000 Kg | |
| Peso a vuoto | 15840 Kg | |
| Specifiche del telaio | ||
| Marca del telaio | SINOTRUK HOWO NX | |
| Modello di guida | 6x4, guida a sinistra | |
| Cabina | Cabina HOWO H77L, Guida a sinistra, con un letto, Aria condizionata | |
| Numero di passeggeri | 3 | |
| Motore | Stile | Motore diesel a 6 cilindri in linea, raffreddato ad acqua, a quattro tempi, con freno valvola di scarico, iniezione diretta, turbocompresso e intercooler. |
| Modello | SINOTRUK WD615.47 | |
| Energia | 371HP / 273 kW | |
| velocità di cambio | 2200 giri/minuto | |
| Coppia massima | 1500 N.m | |
| Velocità di coppia massima | 1100-1600 giri/minuto | |
| Standard di emissione | EURO 2 | |
| Spostamento | 9,726 litri | |
| Cambio | HW19710, 10F e 2R,manuale | |
| Sistema frenante | Aria condizionatafare | |
| Passo | 4600+1350 mm | |
| Carico sull'asse anteriore/posteriore | 7000/18000 (due assi) kg | |
| Pneumatico | 315/80R22.5,10+1 pneumatici | |
| Velocità massima di guida | 90km/h | |
| Specifiche della struttura superiore | ||
| Cassone di carico | Dimensione | 6200 x 2450 x 550 mm |
| Materiale | acciaio al carbonio Q235 | |
| Spessore del carico | Lato 3mm,In basso 4mm | |
| Gru a braccio | Modello | XCMG SQ10SK3Q 4 sezioni gru a braccio |
| Momento di sollevamento massimo | 25T·m | |
| Capacità di sollevamento massima | 10000 kg | |
| Altezza massima di sollevamento | 12.35m | |
| Lunghezza massima del braccio idraulico | 12m | |
| Angolo di rotazione | Rotazione completa a 360° | |
| Intervallo di ampiezza | 0~75° | |
| Pressione massima di esercizio | 26 MPa | |
| Consiglia potenza | 30 kW | |
| Flusso massimo di olio di Sistema idraulico | 63 L/min | |
| Capacità del serbatoio dell'olio | 160 L | |
| Gru a bilanciere | 3765 kg | |
| Spazio di installazione | 1150 mm | |
| Funzione opzionale | 1. Gru a braccio articolato. | |
| 2. Cassone ribaltabile idraulico. | ||
| 3. Prendi il secchio | ||
| 4. Cesto da lavoro aereo | ||
| Altre configurazioni | Joystick idraulico manuale, Funzionamento tramite telecomando, ecc. | |
» Ⅲ.Configurazione dello chassis

• Modello del telaio: Telaio Sinotruk Howo NX371.
• Tipo di unità: Trazione 6x4, elevata capacità di carico.
• Passo: 4600+1350mm
• Propulsore: Motore diesel Sinotruk WD615.47 a sei cilindri in linea da 371 CV, cilindrata 9,726 litri, coppia 1500 Nm, conforme alla normativa Euro III sulle emissioni.
• Sistema di trasmissione: Cambio Sinotruk HW19710 a 10 velocità.
• Assi: Assale anteriore VGD95 (tamburo), assali posteriori doppi MCX16ZG (tamburo) con rapporto di trasmissione di 4,803.
• Pneumatici: Pneumatici 12.00R20.
• Serbatoio del carburante: Serbatoio carburante da 400 litri.

• Dimensioni del cassone di carico: 6200x2450x550 mm, ampio spazio di carico.
• Materiali e costruzione: Acciaio al carbonio Q235B, robusto e resistente all'usura.
• Spessore della piastra: Piastre laterali spesse 3 mm, piastre inferiori spesse 4 mm.

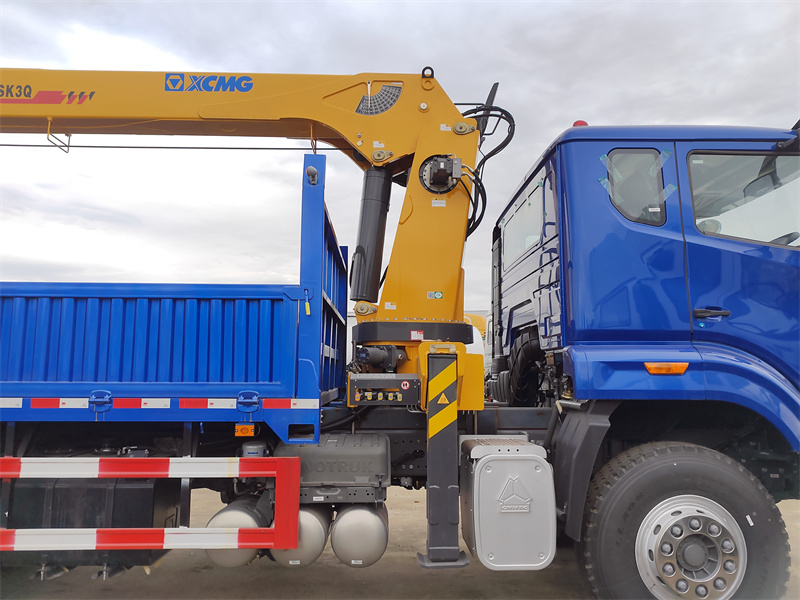

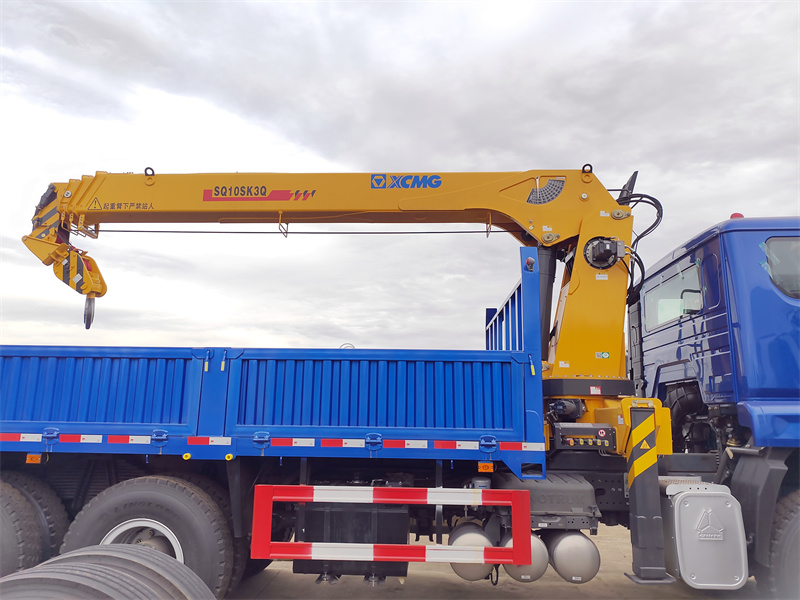

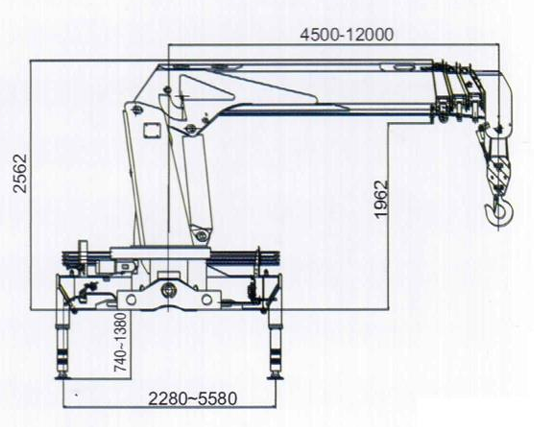

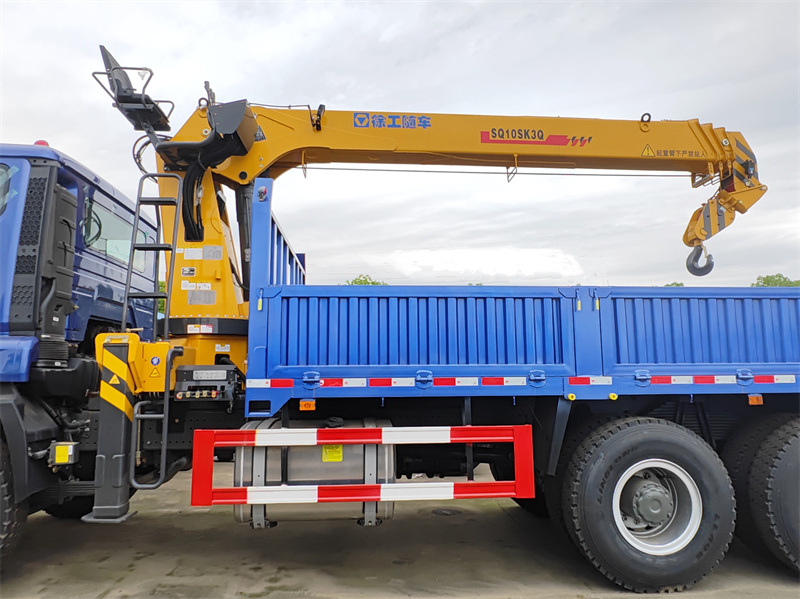

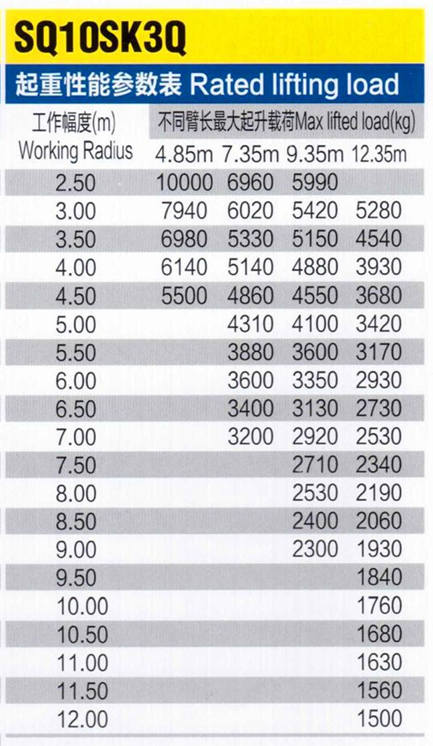

» Ⅴ. Gru XCMG SQ10SK3Q:

• Capacità di sollevamento nominale: 10 tonnellate, coppia di sollevamento massima fino a 25 T·m, con prestazioni di sollevamento eccezionali.
• Tecnologia Boom: Utilizza una tecnologia a braccio telescopico sincrono a 4 sezioni per un funzionamento efficiente e rapido.

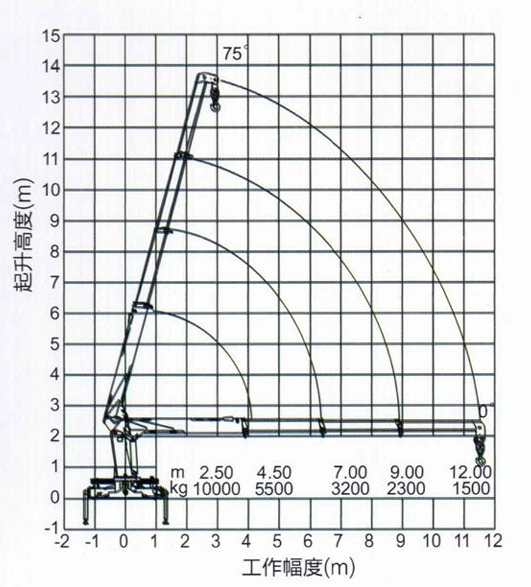

• Campo di lavoro: Lunghezza massima del braccio esteso 12 metri, altezza massima di sollevamento fino a 12,35 metri, per un'ampia area di lavoro.
• Peso: La gru pesa circa 3765 kg, raggiungendo un design ragionevolmente leggero pur garantendo la robustezza.
• Sistema idraulico: Pressione massima di esercizio 26 MPa, portata 63 L/min
• Angolo di lavoro: Rotazione completa a 360°; intervallo di ampiezza 0~75°

»VI. Sistema di controllo operativo:

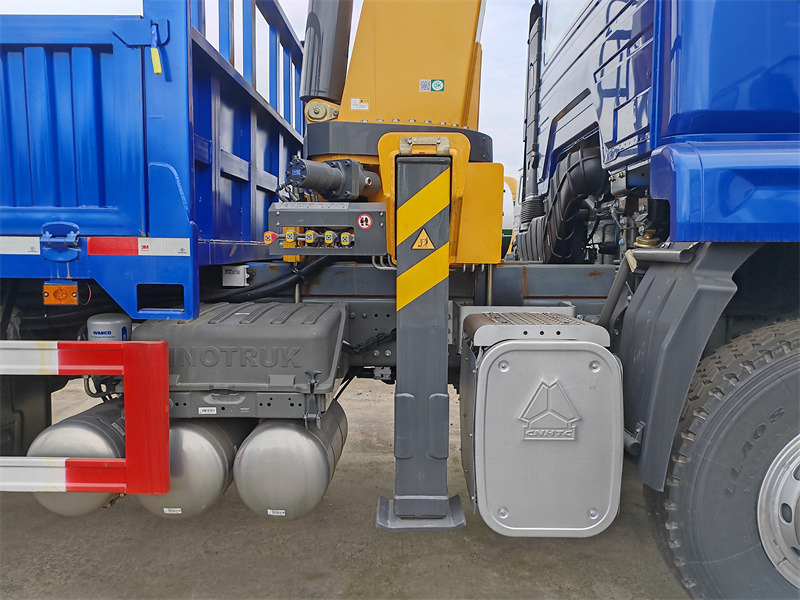

• Sistema di stabilizzatori: Su ciascun lato della gru è installato un braccio di supporto idraulico, che forma una struttura di sostegno stabile.
• Sistema di controllo:

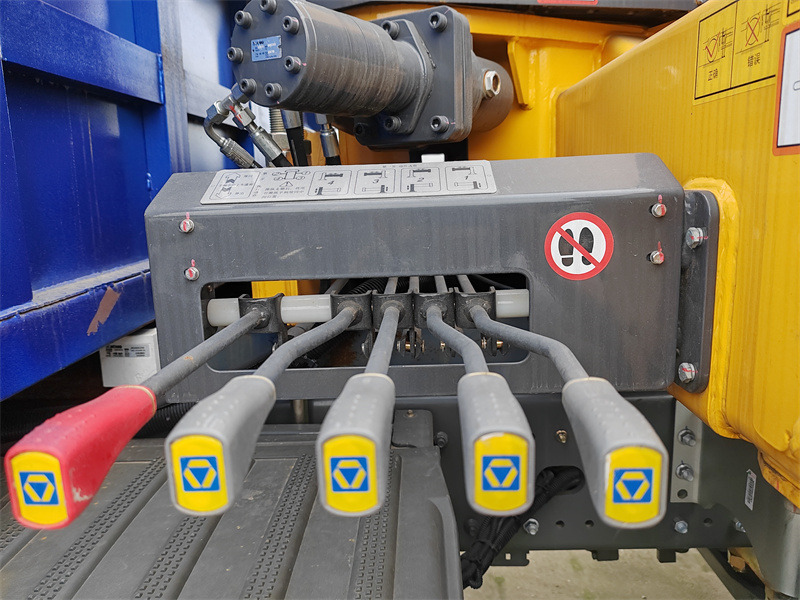

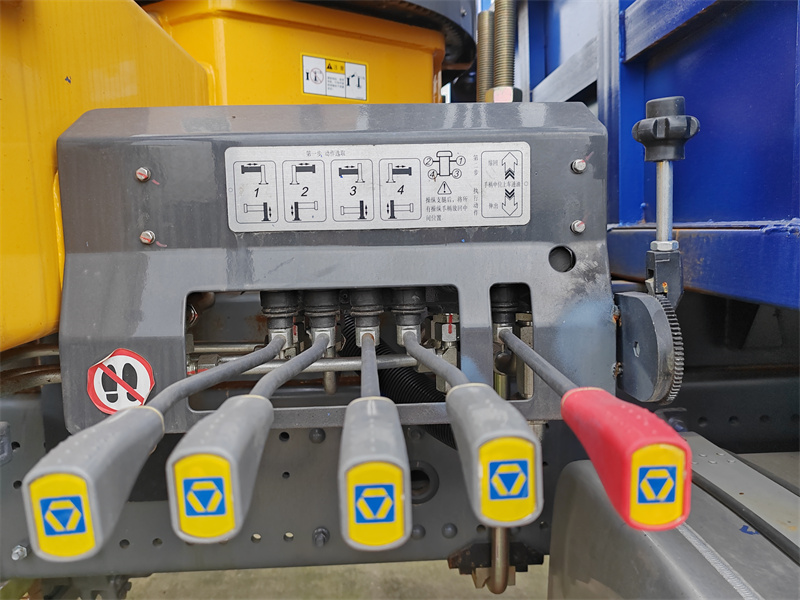

1. Operazione laterale: Su ciascun lato sono presenti leve di comando idrauliche manuali, che consentono all'operatore di controllare la gru dall'angolo di visuale ottimale.

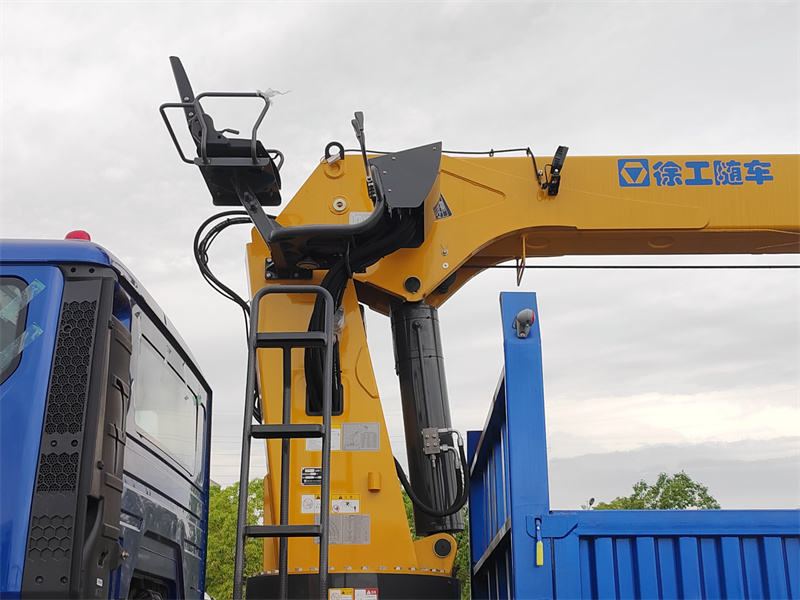

2. Pannello di controllo superiore: Sul lato sinistro è presente un pannello di controllo superiore con sedile, che integra una serie di leve di comando idrauliche manuali, garantendo un'ottima visuale di lavoro in quota e un controllo preciso delle operazioni di sollevamento.

3. Scatola di controllo remoto: Progettato per un utilizzo più intuitivo e pratico.
• Funzioni di controllo: Tutte le leve di comando lavorano in sinergia per controllare tutte le azioni, tra cui l'estensione e la retrazione orizzontale e verticale degli stabilizzatori, l'estensione, la retrazione, il sollevamento e la rotazione del braccio, nonché il sollevamento e l'abbassamento del gancio, garantendo precisione e flessibilità.
• Funzioni di sicurezza:
Protezione da sovraccarico: il sistema idraulico è dotato di un sensore di pressione integrato che limita automaticamente il carico in caso di sovraccarico.
o Frenata di emergenza: sul pannello di controllo è presente un pulsante di arresto di emergenza per una risposta rapida alle situazioni di emergenza.
» Ⅶ. Scenari applicativi:
• Cantieri edili: sollevamento di barre d'armatura, elementi in calcestruzzo e ponteggi.
• Logistica e trasporti: carico e scarico di attrezzature e container di grandi dimensioni.
• Ingegneria municipale: installazione di lampioni stradali e sostituzione di cartelloni pubblicitari.
• Soccorso d'emergenza: Sollevamento di rifornimenti nei luoghi colpiti da disastri.
