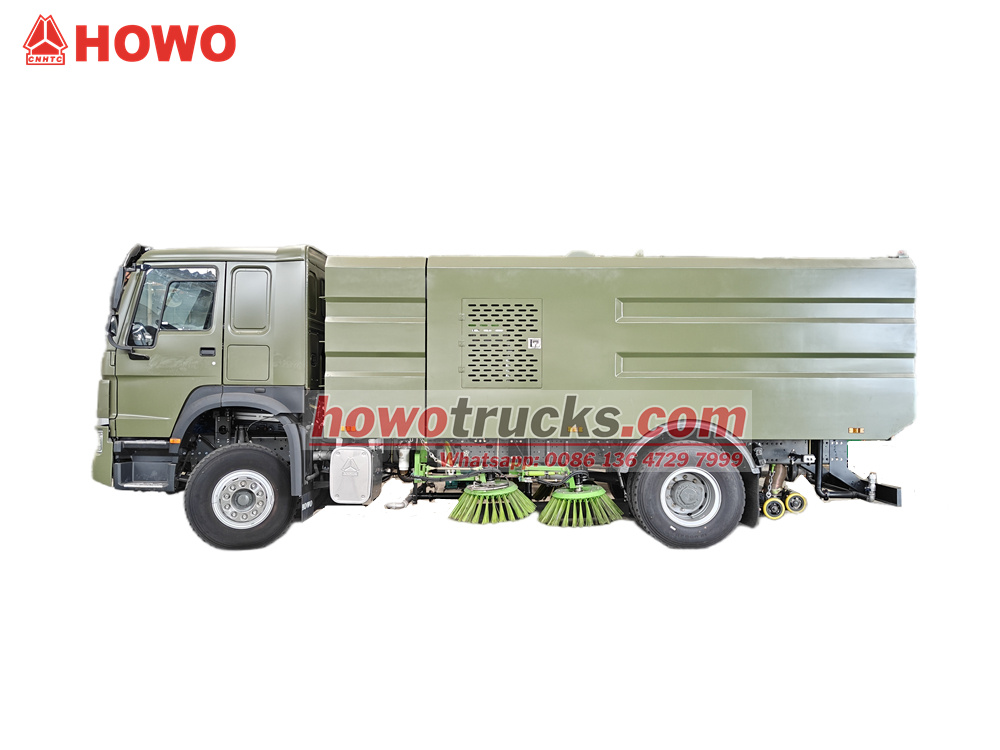

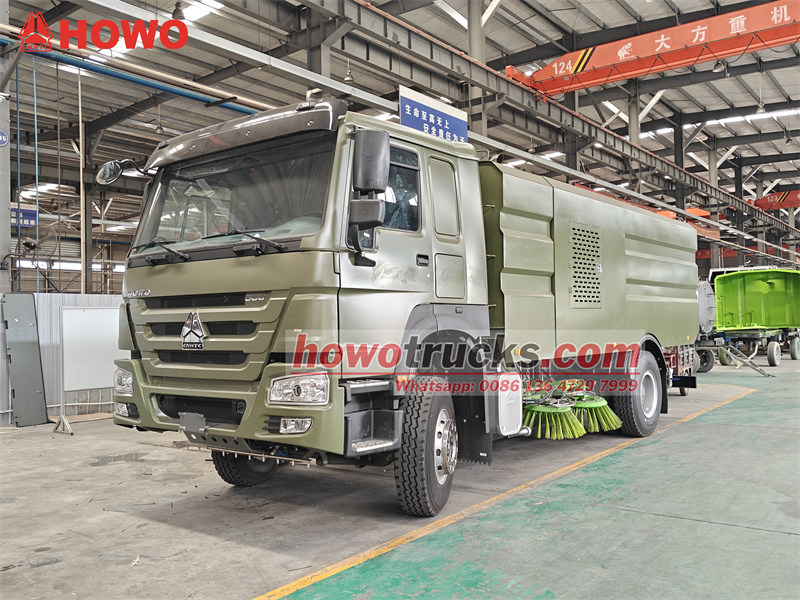

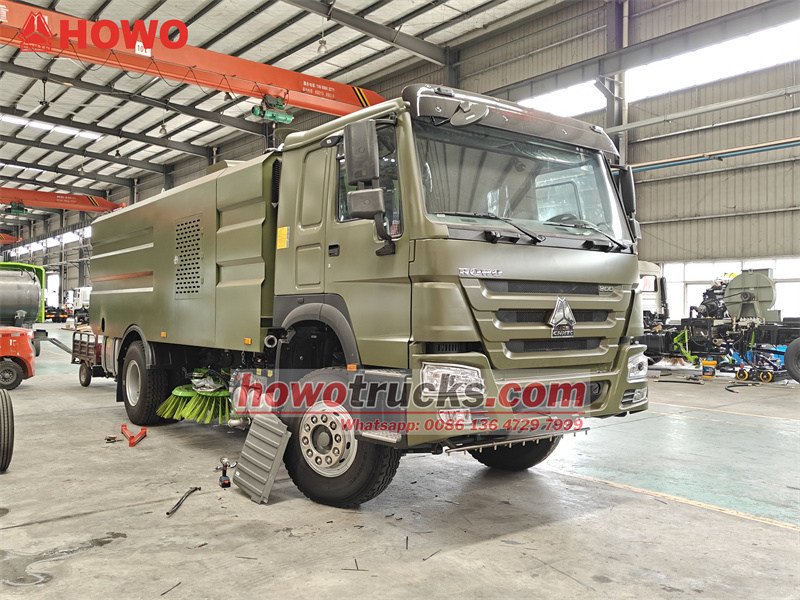

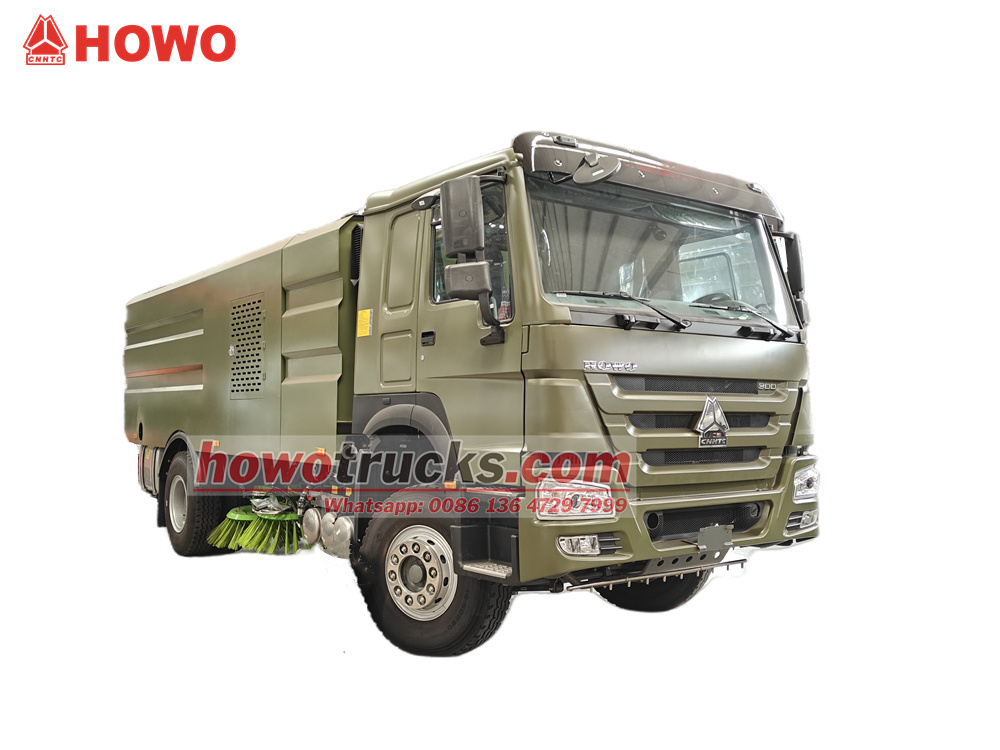

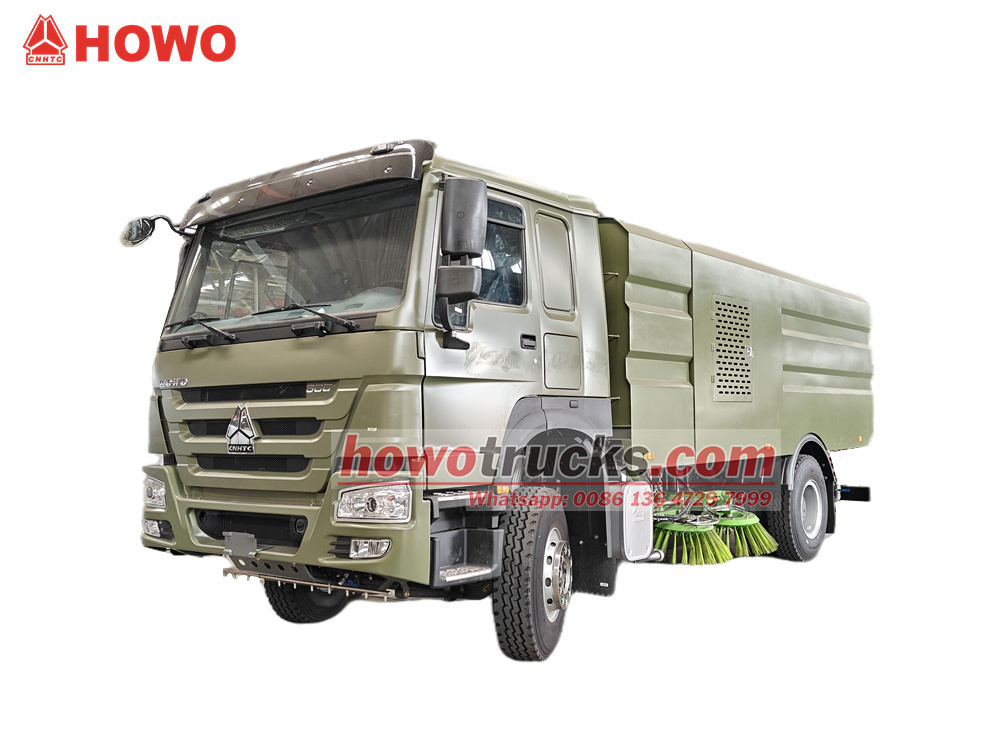

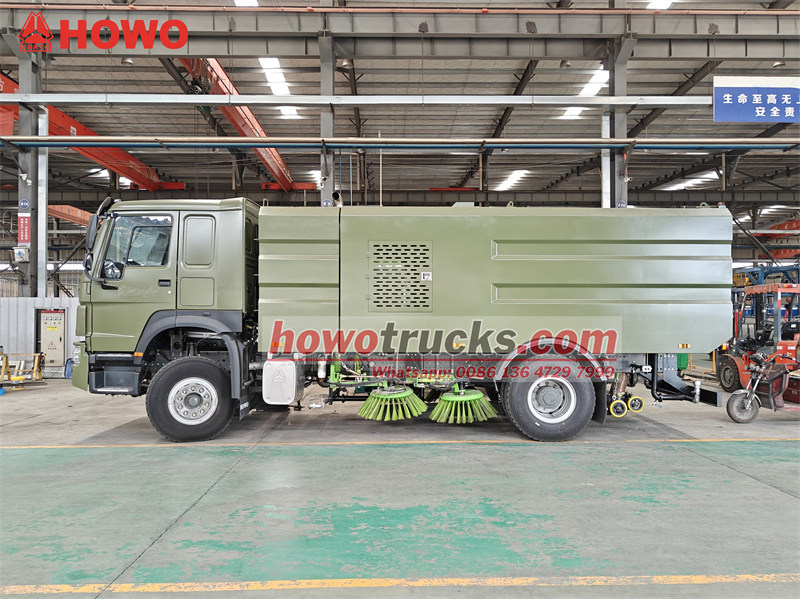

Spazzatrice stradale Howo da 12 m³ montata su camion
La spazzatrice stradale HOWO da 12 m³ è modificata sulla base del telaio con cabina HOWO HW76. Ha un passo di 4600 mm ed è equipaggiata con un motore Weichai WP10.300E22, un cambio Sinotruk HW19710, un serbatoio dell'acqua in acciaio al carbonio da 4000 litri, bidoni della spazzatura interni ed esterni in acciaio inossidabile da 8000 litri e un motore ausiliario Dongfeng Cummins B140 33. Il veicolo è dotato di quattro spazzole e una ventosa, un soffiatore Weiye, una pompa a pistoni ad alta pressione PINFL PF36 tedesca (1150 giri/min) e una pompa dell'acqua a bassa pressione Hangzhou Weilong 60/90 (60 m³).³/h). Sono presenti diversi ugelli di lavaggio davanti alla cabina e un ugello di spruzzo davanti alla spazzola. La larghezza di lavaggio ad acqua ad alta pressione è di 2,5 m, la larghezza di spazzamento della spazzola è di 3,5 m e la capacità di spazzamento massima è di 60.000 m.³/h. La velocità di spazzamento è di 3-20 km/h. Il veicolo è controllato da una centralina elettronica in cabina e da una centralina di controllo operativo presso l'aspiratore.
Capacità lavorativa :
12cbmTipo di cabina :
Howo HW76 cabinSistema di azionamento :
4x2,LHDPasso (mm) :
4600Specifico del motore :
300 HP / WEICHAI WP10.300E22Cambio :
HW19710 transmission, 10 forward and 2 reverseAssale anteriore (kg) :
6500Assale posteriore (kg) :
11500ILSpazzatrice stradale Howo da 12 m³ montata su camionÈ un veicolo per la pulizia urbana altamente efficiente, progettato per la pulizia e la manutenzione di strade urbane, piazze, zone industriali e altri luoghi. È dotato di un serbatoio dell'acqua in acciaio al carbonio da 4.000 litri e di un contenitore per i rifiuti rivestito in acciaio inossidabile da 8.000 litri. Il sistema di spazzamento comprende quattro set di spazzole a disco e ampie ventose, che consentono una larghezza di spazzamento fino a 3,5 metri, una larghezza di lavaggio ad alta pressione di 2,5 metri e una capacità di spazzamento massima di 60.000 m².³/h. Il veicolo utilizza una pompa ad alta pressione tedesca, una pompa dell'acqua a bassa pressione Hangzhou e un soffiatore Weiye, combinati con un sistema di spruzzatura multistadio per la soppressione della polvere, con conseguente bassa generazione di polvere durante il funzionamento.
L'intelligente sistema di controllo elettronico integra due centraline operative, una in cabina e una vicino alle ventose, consentendo il controllo con un solo tocco di funzioni quali il sollevamento e l'abbassamento delle spazzole, lo svuotamento del serbatoio e l'avvio e l'arresto del soffiatore, garantendo un funzionamento comodo ed efficiente. Questo veicolo utilizza un design modulare integrato che unisce il sistema di alimentazione, il sistema di spazzamento, il sistema idrico e il sistema di controllo intelligente per ottenere un funzionamento efficiente, a risparmio energetico e rispettoso dell'ambiente.

La nostra fabbrica è un produttore professionale nel settore dei camion,
Garantiamo che tutti i prodotti sono nuovi di zecca e di alta qualità.
»I.Definizione e introduzione del prodotto:
Produttore:CS TRUCKS GROUP LIMITED
Caratteristiche del prodotto
1. Elevata efficienza e risparmio energetico: La configurazione a doppio motore prevede propulsori indipendenti con una chiara divisione del lavoro tra motore principale e motore ausiliario, riducendo il consumo energetico di oltre il 20%.
2. Conformità ambientale: Un sistema di pulizia completamente chiuso con spruzzatura multistadio riduce la concentrazione di polvere durante il funzionamento a ≤1 mg/m³.
3. Affidabile e durevole: I componenti principali (come pompe dell'acqua ad alta e bassa pressione, ventilatori, motori ausiliari e sistemi idraulici) provengono da marchi rinomati, garantendo prestazioni stabili.
4. Intelligente e pratico: Il sistema di controllo elettronico presenta un design altamente integrato con una logica operativa chiara, riducendo i costi di formazione del conducente.
» II.Parametri del prodotto per la spazzatrice stradale HOWO da 12 m³camion:
| Autospazzatrice stradale HOWO da 12 m³ | ||
| Specifiche principali dell'autospazzatrice | ||
| Marca del veicolo | CAMION CS | |
| Marca del telaio | ISUZU | |

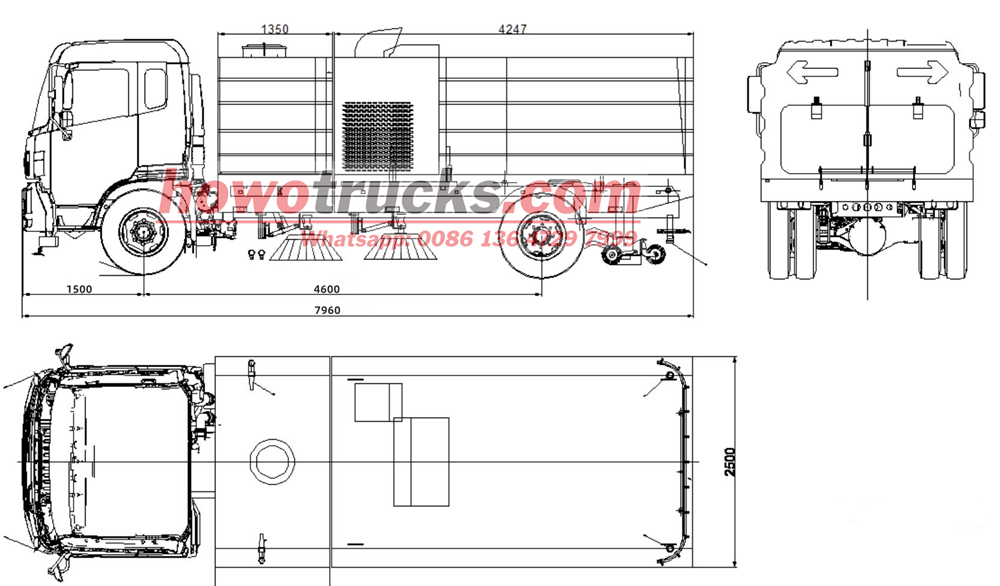

| Dimensioni complessive (L x P x A) | 7960x2500x3100 mm | |
| Tipo di unità | 4x2, guida a sinistra, 6 ruote | |
| Passo | 4600mm | |
| Cabina | HOWO HW76 cabina con aria condizionata, 2 posti e un dormiente, | |
| Peso | Peso lordo del veicolo | 18000kg |
| Peso a vuoto | 11850 kg | |
|
Motore | Modello | WEICHAI WP10.300E22 |
| cavalli vapore | 300 HP/220 kW | |
| Tipo di motore | Diesel | |
| Standard di emissione | Euro 2 | |
| Trasmissione | Manuale | Riduttore HW19710, 10 marce avanti + 2 marce indietro |
| Tire | 12.00R20 | 6+1 ruota di scortaire |
| Parametro della struttura superiore | ||
| Volume del serbatoio dell'acqua | 4000L | |
| Volume del cestino | 8000 litri | |
| Materiale | serbatoio dell'acqua: acciaio al carbonio | |
| serbatoio dei rifiuti: interno in acciaio inossidabile, esterno in acciaio al carbonio | ||
| Valvola idraulica | famoso marchio taiwanese | |
| Motore idraulico | Marchio nazionale famoso | |
| Interruttore | Interruttore di controllo Schneider | |
|
Motore ausiliario | Marca | Dongfeng Cummins B140 33 |
| Tipo | Motore a 4 cilindri in linea, sovralimentato e con intercooler.,diesel | |
| cavalli vapore | 140HP | |
| Potenza nominale/Potenza netta massima | 103/101 kW | |
| Limite di altitudine consentito | 3000 metri | |
| velocità di cambio | 2500 giri/minuto | |
| Velocità al minimo | 750 giri/min | |
| Coppia massima | 502 N.m | |
| Spostamento | 3,9 litri | |
| Consumo di carburante alla potenza nominale | 88 mm³/strcke | |
| Standard di emissione | Euro 3 | |
|
Lavaggio ad alta pressione Tecnico | larghezza di lavaggio (mm) | 2500 mm |
| velocità di lavaggio | 3-20 km/h | |
| Pressione dell'acqua di lavaggio | 10 MPa | |
| Portata della pompa dell'acqua | 154 l/min | |
|
Spazzatura tecnica | Larghezza massima di spazzamento (mm) | 3,5 m |
| Capacità di spazzamento massima | 60000 m3/h | |
| Velocità travolgente | 3-20 km/h | |
| Efficienza di pulizia | ≥98% | |
| Inalazione massima di particelle | 110 mm | |
| Dimensioni di estensione della spazzola del disco | ≥400 mm | |

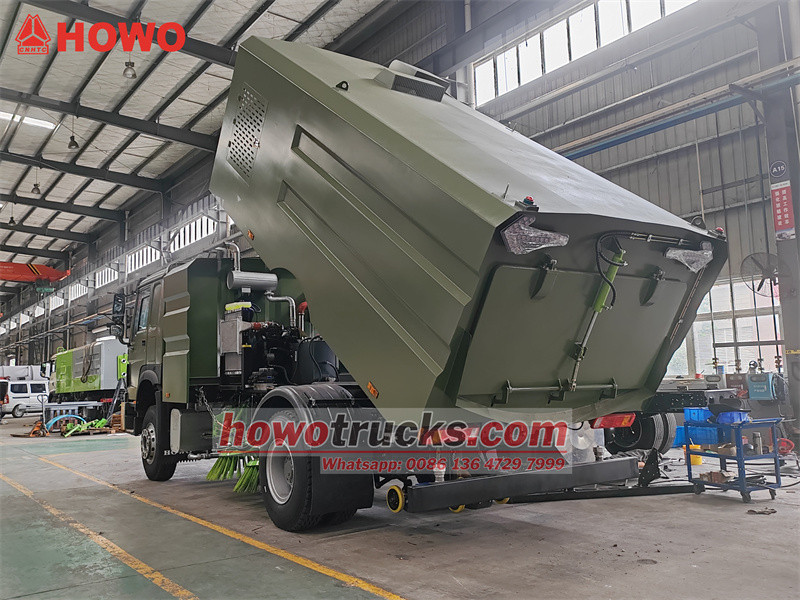

| Angolo di scarico massimo dello sportello del cassonetto dei rifiuti | ≥50° | |
|
Sistema di spazzamento |
Tipo | Totale 4 pezzi Le spazzole e 1 disco aspirante sono montati nel mezzo, è azionato da un motore idraulico, la velocità è regolabile, può essere controllato indipendentemente, ha una funzione di evitamento automatico |
| Diametro della spazzola | Φ850mm | |
| Velocità di spazzamento del disco | 110 giri/min ad alta velocità, 80 giri/min a velocità media, 50 giri/min a bassa velocità | |
| Regolazione dell'angolo di immersione del disco spazzante | avanti 4° ~ 6° estroversione 4° ~ 7° | |
|
Disco di aspirazione | Tipo | Doppio foro di aspirazione, comando idraulico, sospensione a molla |
| Diametro del foro di aspirazione | 180 mm | |
| Larghezza del disco di aspirazione | 2400 mm | |
|
Sistema idraulico | Tipo | Tipo aperto, controllo elettrico |
| Video principali | pompa a ingranaggi, motore idraulico, cilindro idraulico, elettrovalvola | |
| Pressione | 16 MPa | |
| volume dell'olio idraulico | 60 litri | |
| Temperatura dell'olio | 60°C | |
| Sistema di nebulizzazione dell'acqua | Ingegneria | Pompa, ugello(irrigazione frontale e posteriore)filtro dell'acqua, ecc. |
|
Sistema idrico ad alta pressione | Tipo | Pompa a pistone ad alta pressione |
| Modello | Germania PINFL PF36 | |
| Pressione del sistema | 10 MPa | |
| velocità di rotazione | 1150 giri/min | |
| Tipo di valvola dell'acqua | valvola a sfera idraulica ad alta pressione | |
| pressione della valvola dell'acqua | 7 MPa | |
| Tipo di ugello | Tipo di lavaggio ad alta pressione | |
| Filtro dell'acqua | Rete filtrante | |
| Verricello | 20 metri | |
|
Sistema idrico a bassa pressione | Modello | Hangzhou Weilong 60/90 |
| Portata | 60 metri3/h | |
| Distanza di consegna dell'acqua | 90 metri | |
| Larghezza di lavaggio | 24 metri | |
| Asta di spruzzatura laterale | tipo | Barra spruzzatrice a V con funzione di evitamento automatico |
|
Impianto elettrico | Tipo | 24 V CC, controllo PLC |
| Volt | 24V | |
| Batteria | 2x12V | |
| Utensili | ||
| manichette antincendio | 2 pezzi | |
| Chiave inglese | 1 pz | |
| chiave per filtro dell'acqua | 1 pz | |
| Pistola a spruzzo ad alta pressione | 1 pz | |
| Bilanciere della pompa idraulica manuale | 1 pz | |
| Pezzi di ricambio | ||
| Spazzola | 88 pezzi | |
| guarnizione della ventola | 1 pz | |
| Guarnizione della porta posteriore | 1 pz | |
| Guarnizione del tubo di aspirazione | 2 pezzi | |
| Elenco dei ricambi importati | ||
| Pompa dell'acqua ad alta pressione | Germania PINFL PF36 | |
| Valvola di scarico automatica | Germania PINFL VB200/150 | |
| Valvola di sicurezza | Germania PINFL VS200-180 | |
| Quadro elettrico di controllo | Germania STW | |
| Interruttore rotativo | Giappone | |
| sensore della cisterna delle acque reflue | U.S.A. | |
| valvole idrauliche | Taiwan SWH-G02-C4-D2H | |

» Ⅲ.Prodotto Introduzione dettagliata

Configurazione dello chassis
• Modello del telaio: Telaio cabinato Sinotruk HOWO HW76, passo 4600 mm.
• Motore principale: Motore diesel Weichai WP10.300E22, cilindrata 9,5 litri, potenza massima 300 CV/220 kW, che offre elevata potenza ed eccellente risparmio di carburante.
• Trasmissione: Cambio manuale Sinotruk HW19710 (10 marce), caratterizzato da cambi di marcia fluidi, elevata capacità di coppia e perfetto abbinamento con il motore principale.

Sovrastruttura

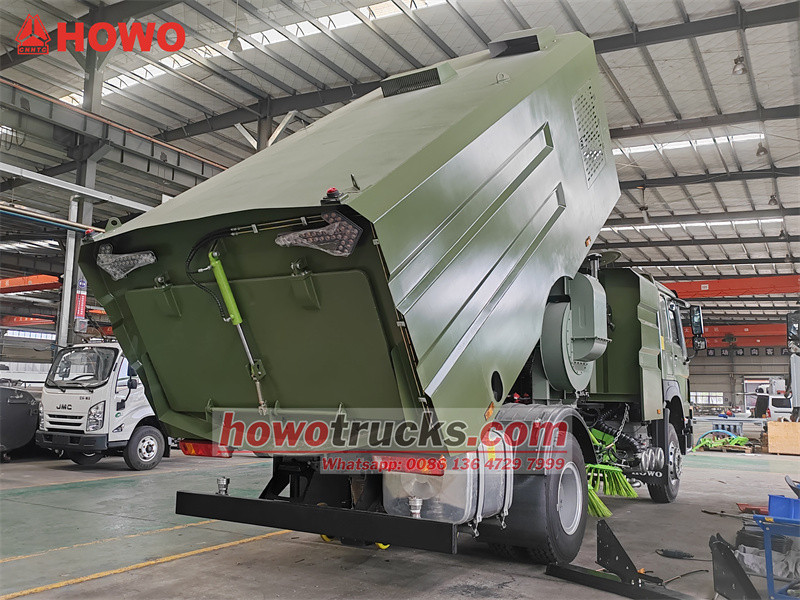

• Cestino dei rifiuti: Capacità di 8000 litri. Caratterizzato da una struttura composita con rivestimento interno in acciaio inossidabile e rivestimento esterno in acciaio al carbonio, combina la resistenza alla corrosione dell'acciaio inossidabile con la robustezza strutturale dell'acciaio al carbonio, garantendo una lunga durata e una facile manutenzione.
• Serbatoio dell'acqua: Capacità di 4000 litri. Realizzata in acciaio al carbonio, fornisce acqua a sufficienza per i sistemi di lavaggio ad alta pressione e di abbattimento delle polveri.

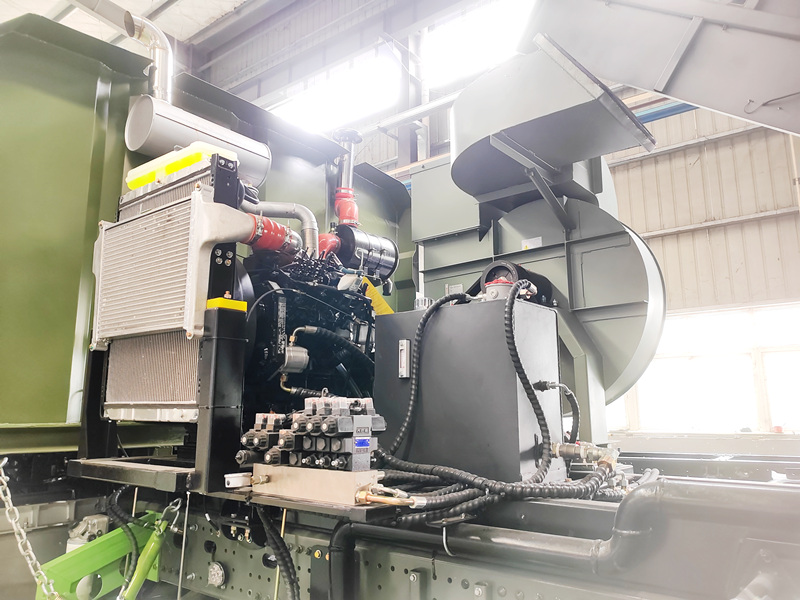

• Motore ausiliario: Equipaggiato con un motore diesel Dongfeng Cummins B140 33, è progettato per alimentare i sistemi superiori della spazzatrice stradale (soffiatore, pompa dell'acqua, ecc.), offrendo prestazioni stabili e bassi consumi energetici.

• Sistema di pulizia:

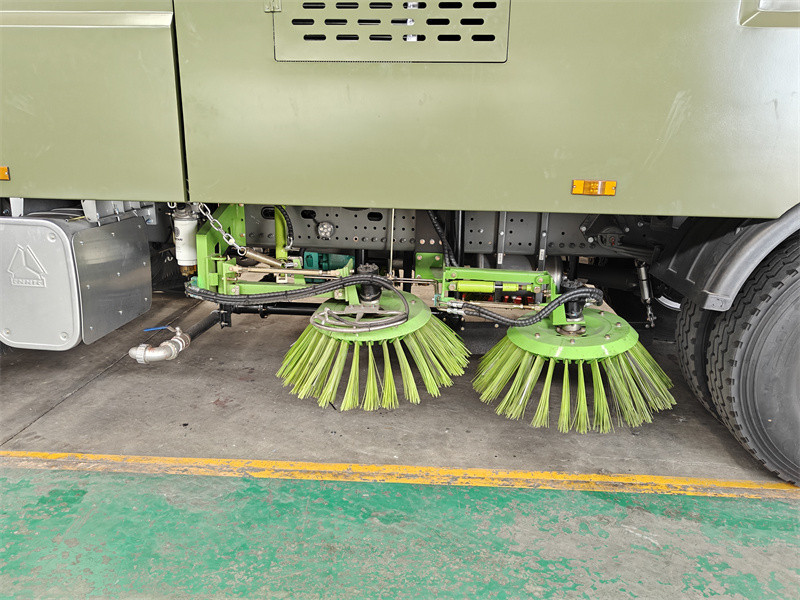

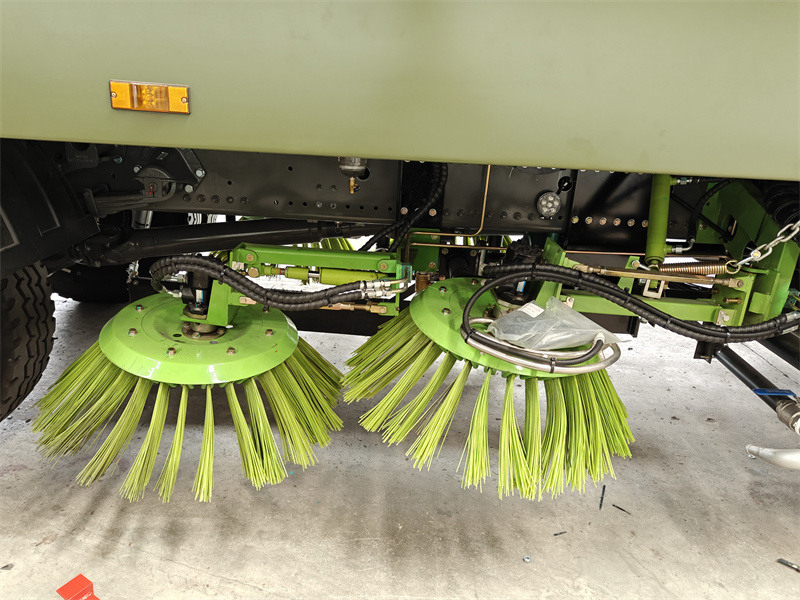

◊ Pennelli: Dotato di 4 spazzole (2 per lato), in grado di funzionare in molteplici modalità di spazzolatura combinate.
◊ Larghezza di spazzamento: La larghezza di spazzamento massima raggiunge i 3,5 metri, garantendo un'elevata efficienza operativa.
◊ Capacità massima di spazzamento: Fino a 60.000 m³/h.
◊ Velocità operativa: 3-20 km/h, regolabile in base al livello di contaminazione della strada.

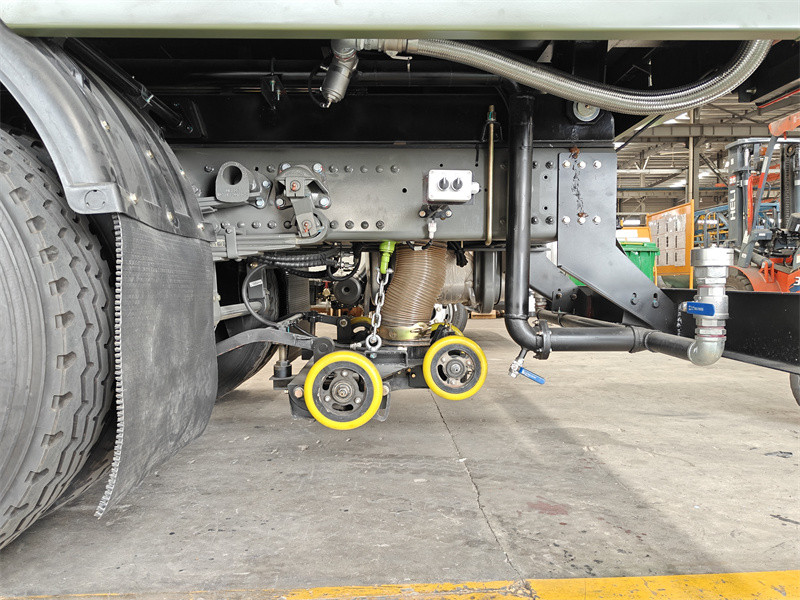

• Sistema di aspirazione:
È dotata di un'ampia bocchetta di aspirazione che, in sinergia con la ventola, raccoglie e convoglia con forza i detriti accumulati dalle spazzole nel contenitore dei rifiuti.

• Sistema di lavaggio ad alta pressione:
◊ Pompa ad alta pressione: Pompa a pistone ad alta pressione PINFL PF36 di fabbricazione tedesca (velocità di funzionamento 1150 giri/min, pressione 16 MPa, portata 150 l/min), in grado di erogare acqua ad altissima pressione per la rimozione di macchie ostinate.
◊ Larghezza di lavaggio: La larghezza di lavaggio ad alta pressione è di 2,5 metri.

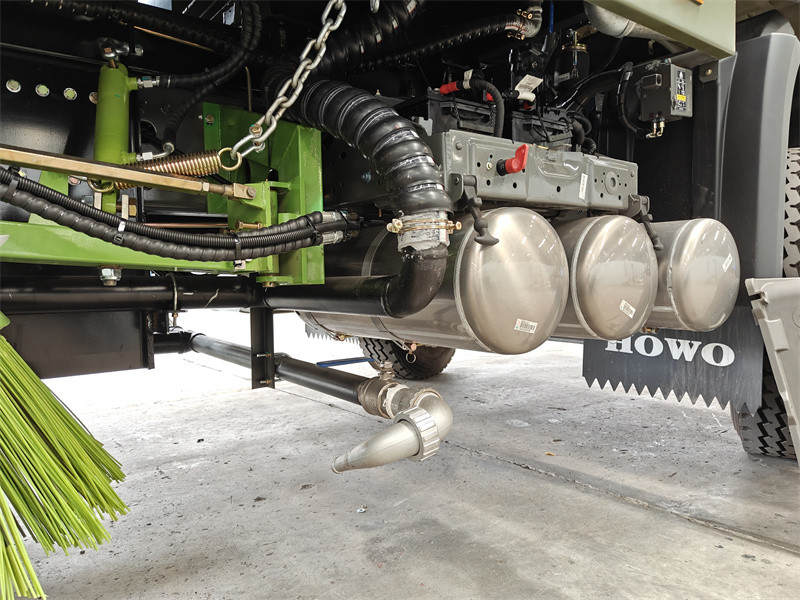

◊ Disposizione degli ugelli: Nella parte anteriore della cabina sono installati diversi ugelli di lavaggio per un efficace lavaggio del terreno.
• Sistema di soppressione delle polveri a bassa pressione:
◊ Pompa a bassa pressione: Pompa dell'acqua a bassa pressione Hangzhou Weilong 60/90 con portata di 60 m³/h. Ugelli aggiuntivi a forma di ventaglio sono posizionati davanti alle spazzole per sopprimere la polvere nebulizzata, prevenendo la contaminazione secondaria da polveri durante il funzionamento.

• Sistema di ventilazione:
◊ Utilizza una ventola Weiye che fornisce un'elevata pressione dell'aria e un ampio flusso d'aria per creare una potente aspirazione nella bocca di aspirazione, garantendo un recupero completo dei rifiuti. È dotata di una funzione di autopulizia che rimuove automaticamente la polvere e i detriti accumulati all'interno della ventola, mantenendo un funzionamento efficiente.
◊ Gli ugelli sono installati anche davanti alle spazzole, consentendo una perfetta coordinazione tra lavaggio e spazzatura.
»IV.Funzionamento e controllo
Il veicolo è dotato di due sistemi di controllo operativo per un funzionamento flessibile ed efficiente:

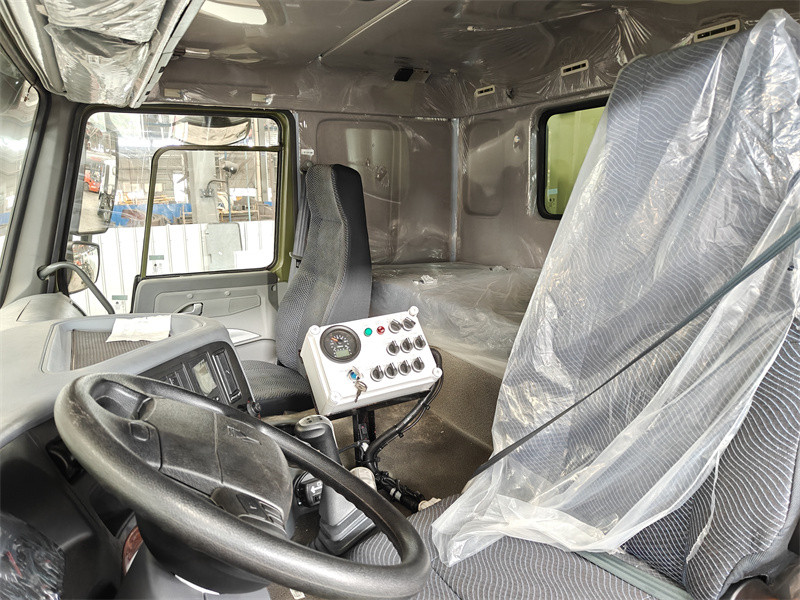

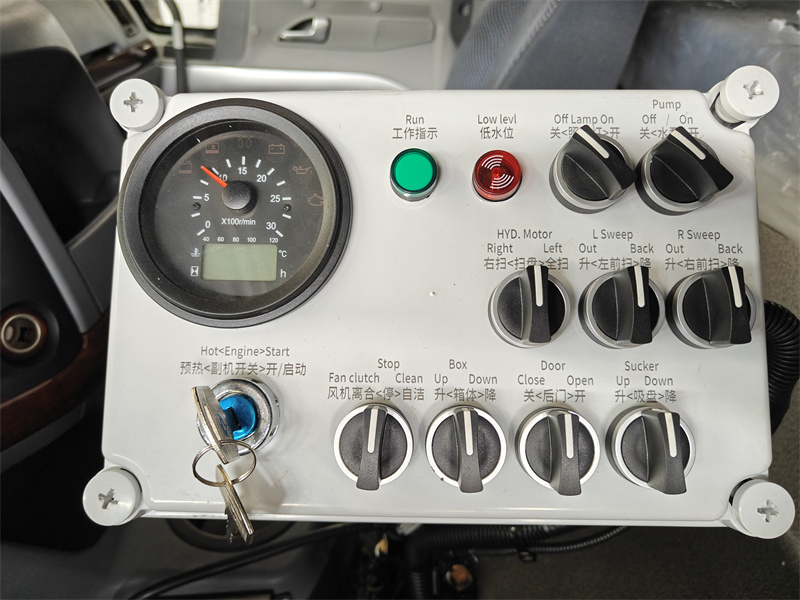

1. Pannello di controllo in cabina: Integra il controllo e la visualizzazione di tutte le principali funzioni, consentendo all'operatore di svolgere la maggior parte delle attività senza uscire dalla cabina. Include:
★ Unità espositiva: Tachimetro del motore ausiliario, indicatori di stato operativo, spia di avvertimento del basso livello dell'acqua.
★Interruttori di funzione: Interruttore luci, interruttore pompa acqua.
★ Manopole di controllo:

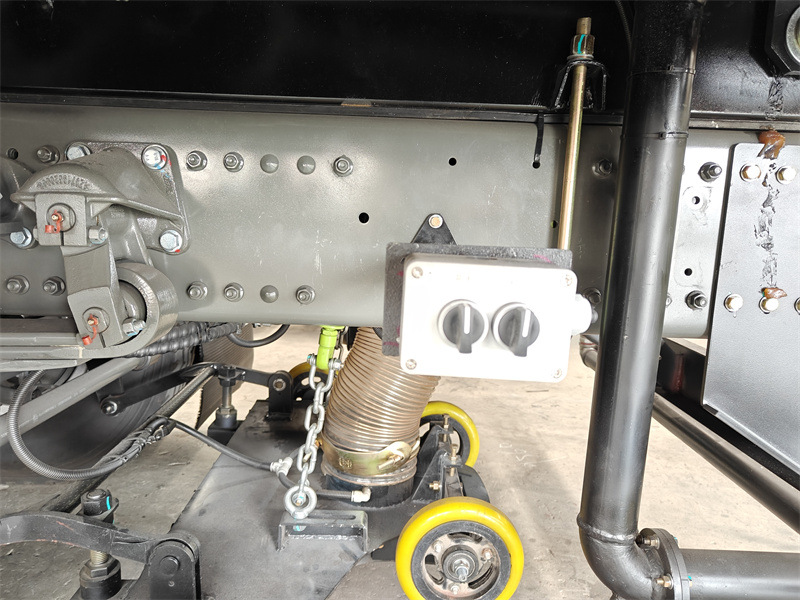

2. Scatola di controllo ausiliaria vicino alla bocca di aspirazione:
Progettata per un utilizzo pratico, questa centralina di controllo secondaria include:
Pomello per apertura/chiusura della porta posteriore
