Istruzioni dettagliate per l'utilizzo del camion per la distribuzione di asfalto HOWO NX.

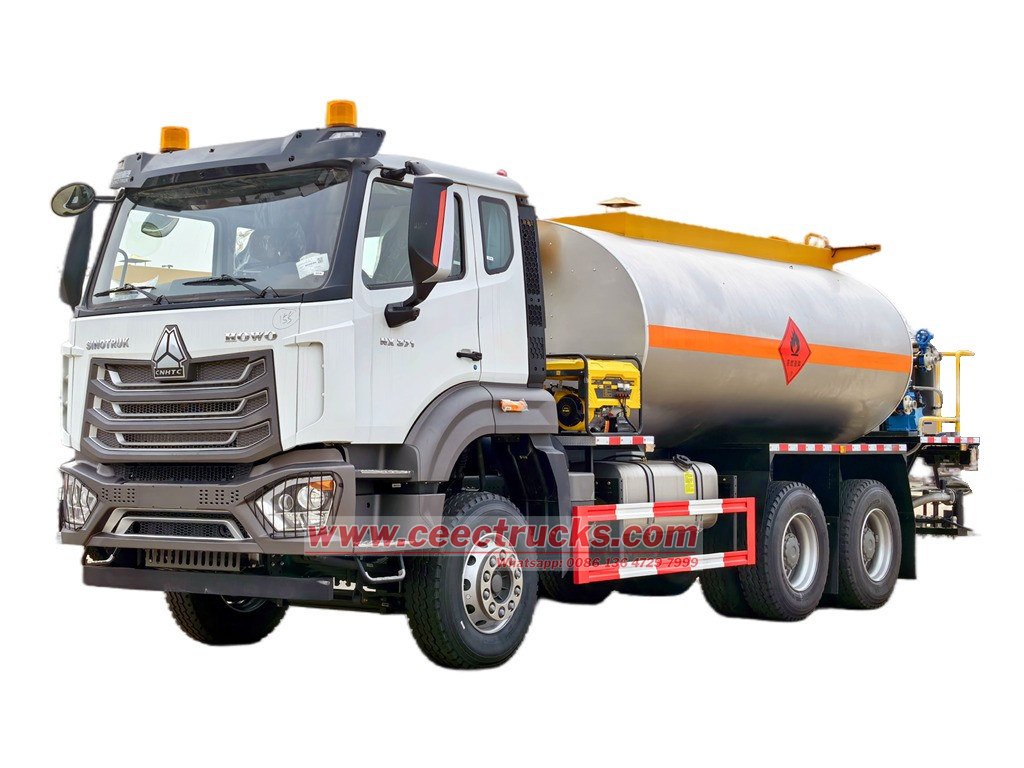

Cos'è l'autocisterna intelligente per la distribuzione di bitume HOWO NX 15000L?

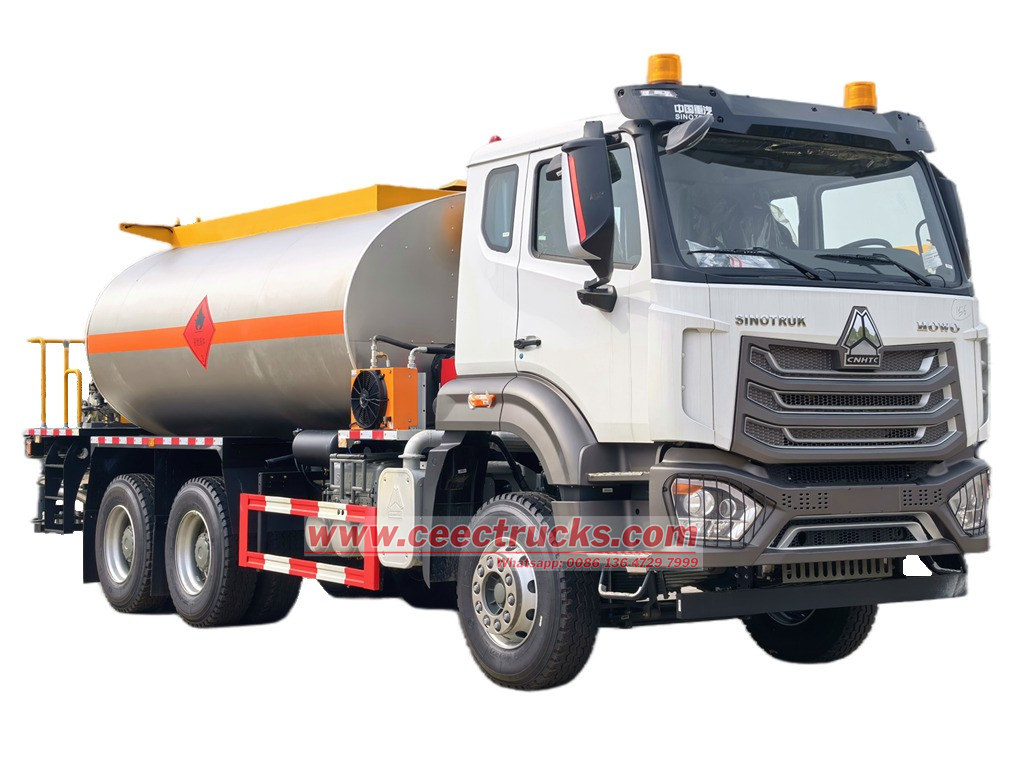

IL Autocarro per la distribuzione di asfalto Sinotruk HOWO NX 6X4 sono progettati ed esportati in Africa Nigeria, che ha un passo di 3800+1350 mm, è equipaggiato con un motore diesel Sinotruk WD615.47 con 371 CV e emissioni di 9726 cc, cambio HW19710 con 10 marce avanti e 2 retromarce, consumo di carburante molto basso e comodo da guidare, un serbatoio di asfalto da 15 metri cubi, pompa di asfalto intelligente RCB38/0.6-80F, pompa dell'olio termico Hebei, bruciatore italiano G20 e motore pneumatico Lutian. Può caricare asfalto modificato, asfalto a caldo, asfalto emulsionato e altri mezzi bituminosi. L'intero Veicolo intelligente per la distribuzione di bitume HOWO NX 6x4 Integra elevata efficienza, intelligenza e durata, risultando adatta a diversi scenari di costruzione stradale e una scelta ideale per le operazioni di spruzzatura dell'asfalto nei progetti di costruzione stradale.

Nome	Distributore di bitume HOWO NX
Motore	Motore diesel WEICHAI WD615.47, 371 CV e 9726 cc
Trasmissione	Cambio manuale HW19710
Passo	3800+1350mm
Pneumatico	12.00R20
Cabina	HOWO NX
Modello di guida	Guida a sinistra / Guida a destra
Pittura	Pittura e logo personalizzati



Parte superiore del corpo	Kit per autocisterna di bitume
Capacità	15000 litri
Materiale	acciaio al carbonio ad alta resistenza
Pompa di bitume	RCB38/0.6-80F, tipo intelligente, Portata 38 m³/h Pressione 0,6 MPa
Sistema di riscaldamento	Bruciatore diesel G20 italiano Riello Potenza termica 140-200 kcal/h Olio combustibile 40-25-160
Controllare	Scatola di controllo PLC in cabina Scatola di controllo integrata posteriore

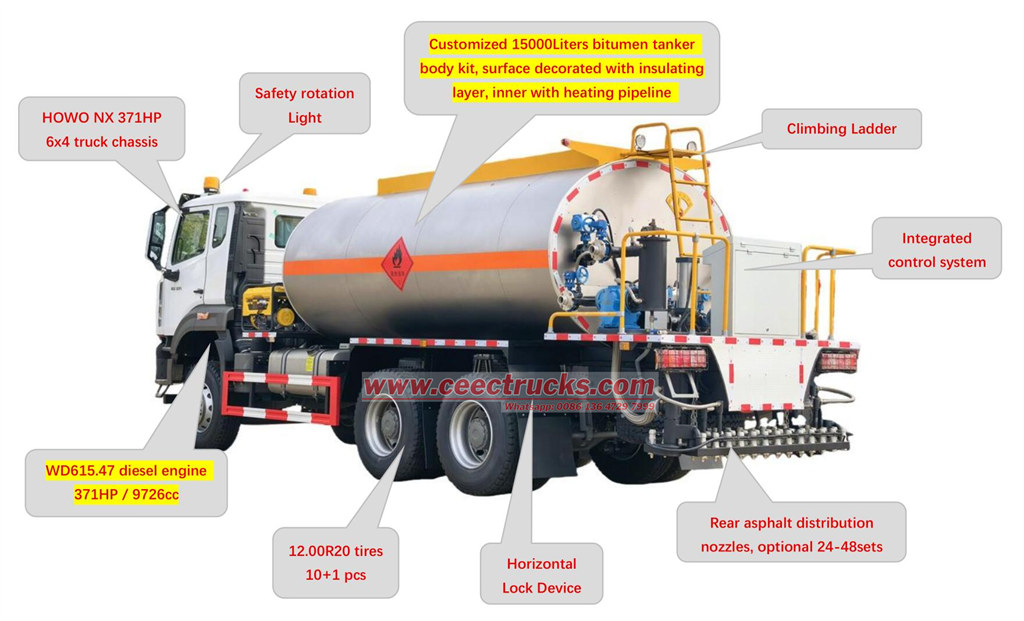

Componente principale dell'autocisterna per la distribuzione di bitume HOWO NX?

→ Unità di controllo integrata intelligente basata su chip Infineon di produzione tedesca;

→ Getto a spruzzo con snodo pieghevole integrato;

→ Riscaldamento completo della tubazione;

→ Tecnologia di innesco dello spruzzo basata sulla funzione;

→ Spruzzatura intermittente.

•

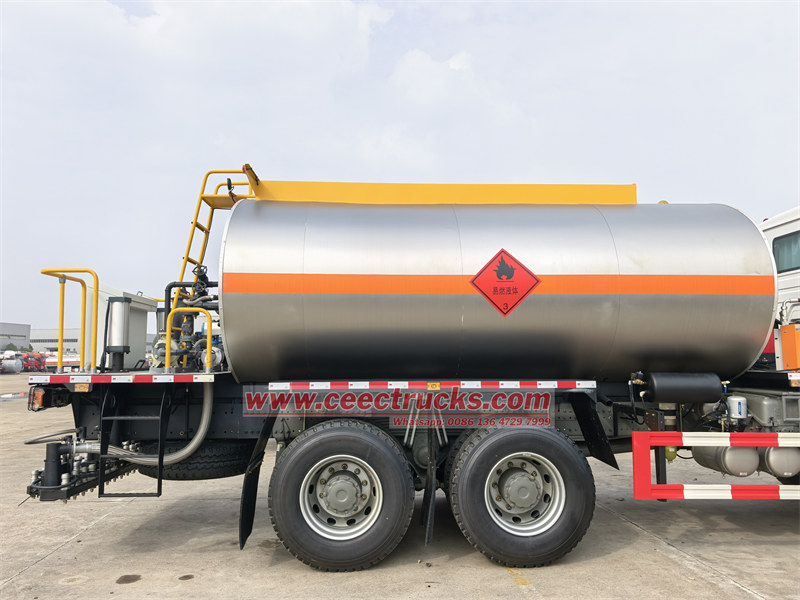

  Kit per autocisterna per la distribuzione di asfalto HOWO
•

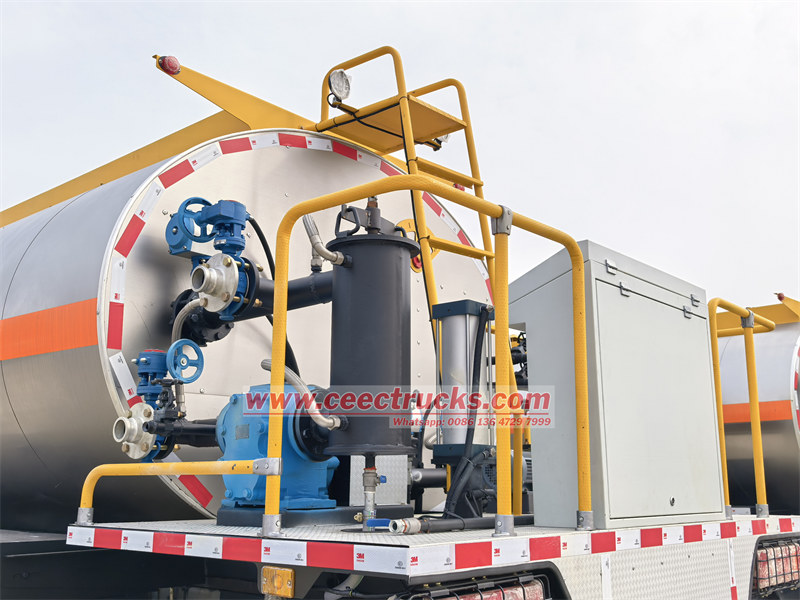

  Piattaforma posteriore con accessori necessari
•

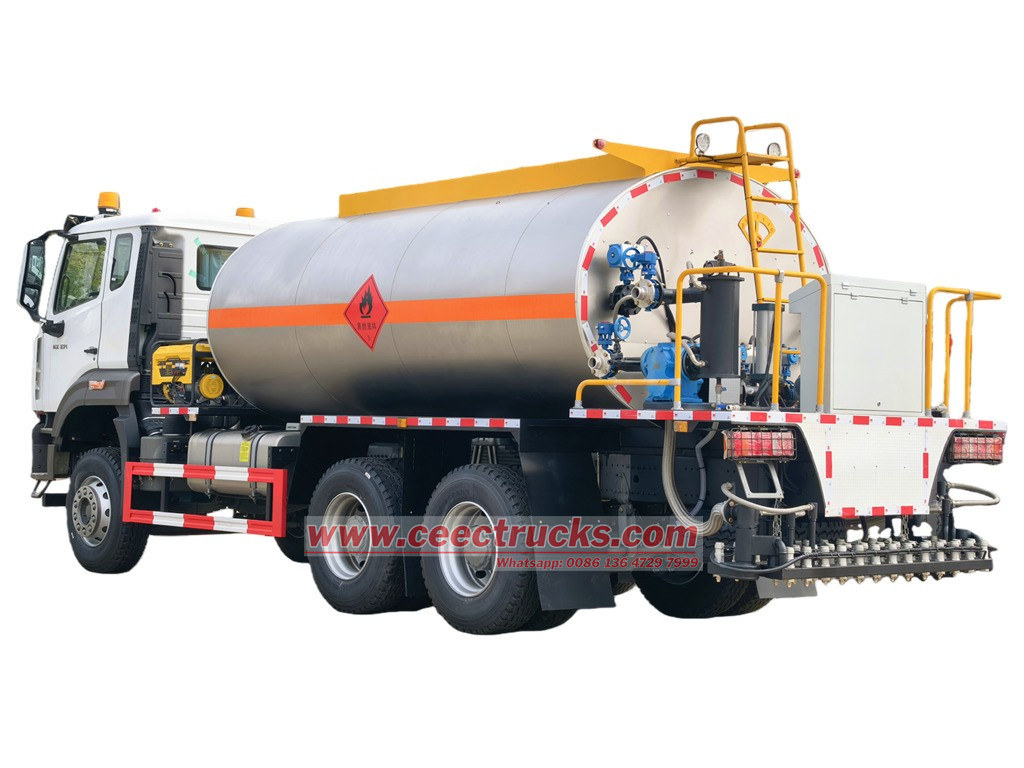

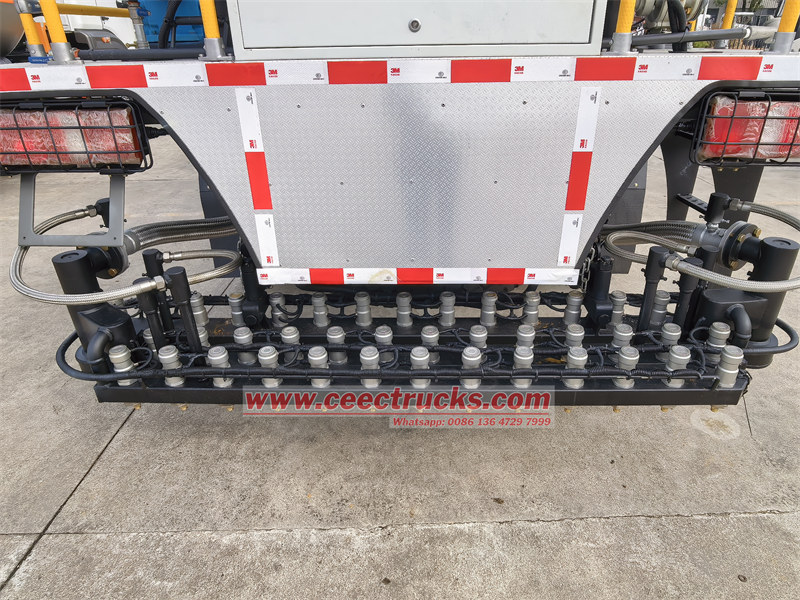

  Autocisterna per bitume con ugelli di spruzzatura posteriori

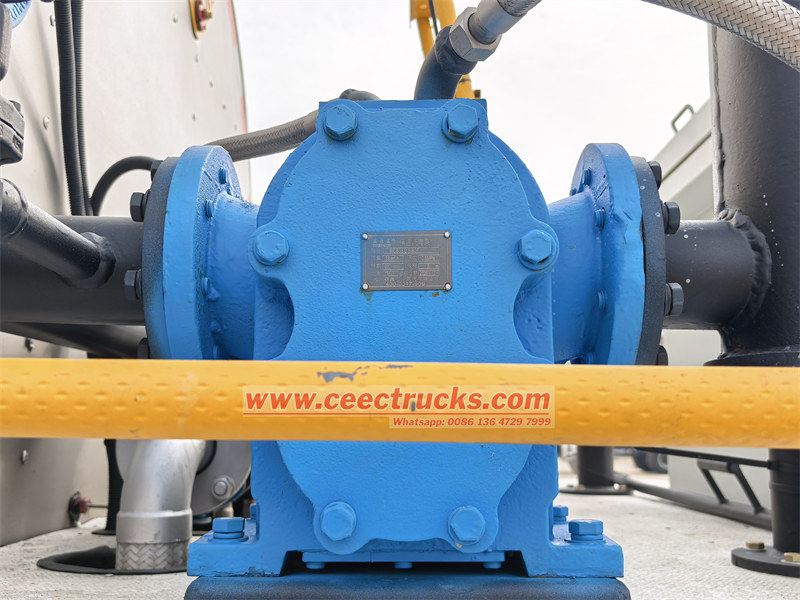

Gruppo pompa per asfalto



Modello: RCB38/0.6-80F

Portata: 38 m³/h

Pressione: 0,6 MPa

Velocità di rotazione: 960 giri/min

Altezza di aspirazione: 5 m

Potenza: 15 kW

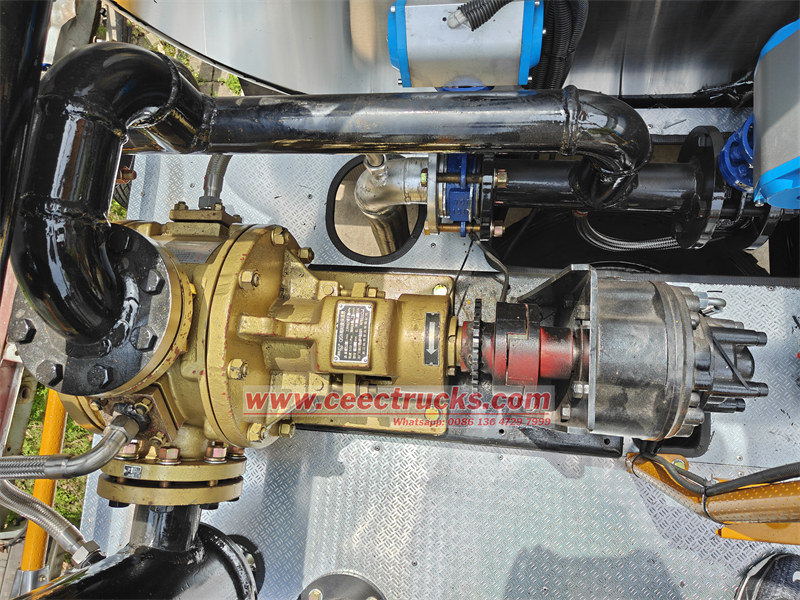

Pompa per isolanti ad alta viscosità



Modello: QGB

Portata: 680 l/min

Pressione di esercizio: 0,8 MPa

Viscosità: 0,02-1,3 Pa·s

Velocità di lavoro: 584 giri/min

Diametro della tubazione: 80 mm

Potenza: 11 kW



•

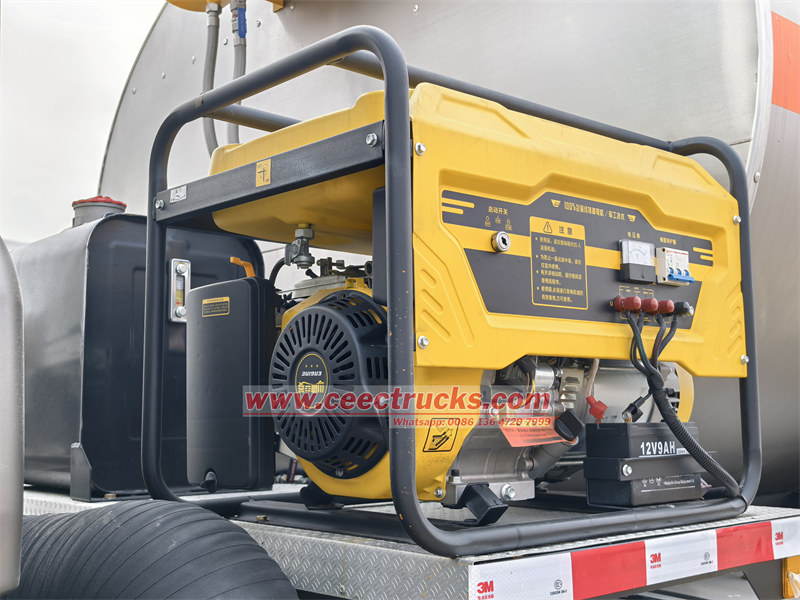

  Gruppo generatore
•

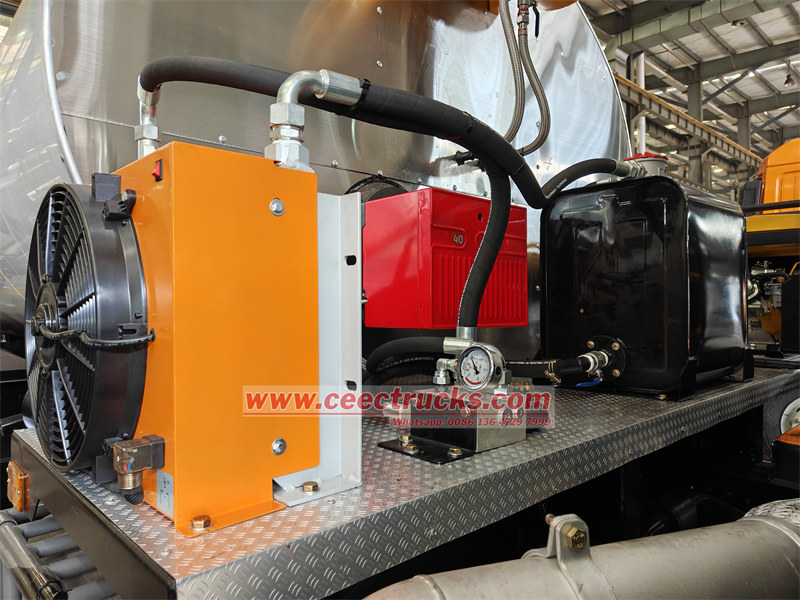

  Bruciatore diesel G20 italiano Riello
•

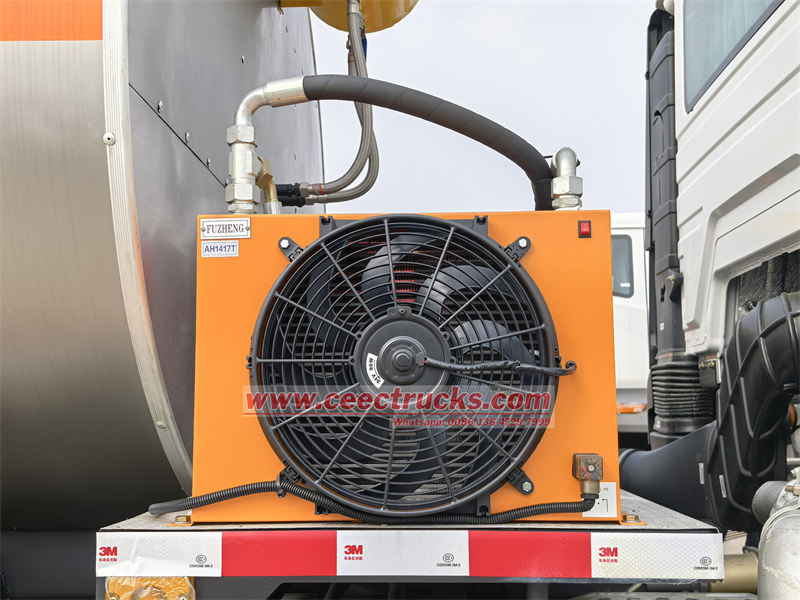

  Gruppo radiatore





L'autocisterna per asfalto è progettata e costruita sulla base del telaio del camion HOWO 6x4 NX, che comprende cisterna interna, materiali isolanti, involucro, deflettore, camera di combustione, tubazioni per asfalto all'interno della cisterna, gruppo riscaldante, bruciatore, filtro dell'olio, misuratore di volume e centralina di controllo intelligente. Di seguito è riportato il disegno tecnico del sistema di distribuzione del bitume tramite autocisterna e delle relative tubazioni:

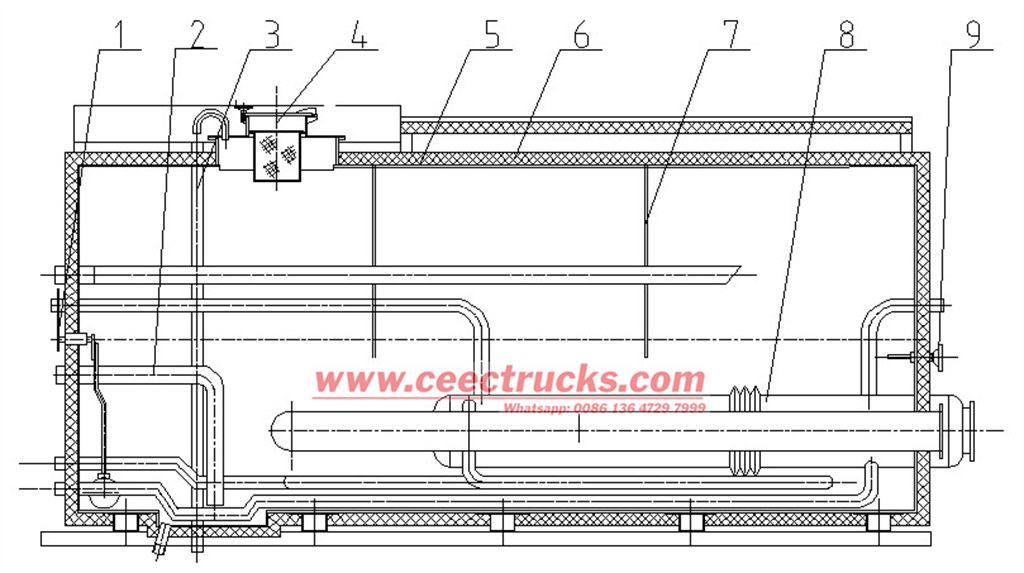

Assemblaggio di autocisterne per asfalto

1 Misuratore di volume,

2 Tubo di aspirazione dell'olio,

3 Tubo di troppo pieno,

4 Filtro olio,

5 Serbatoio interno,

6 Materiali termoisolanti,

7 deflettori,

8 Camera di combustione,

9 Termometro

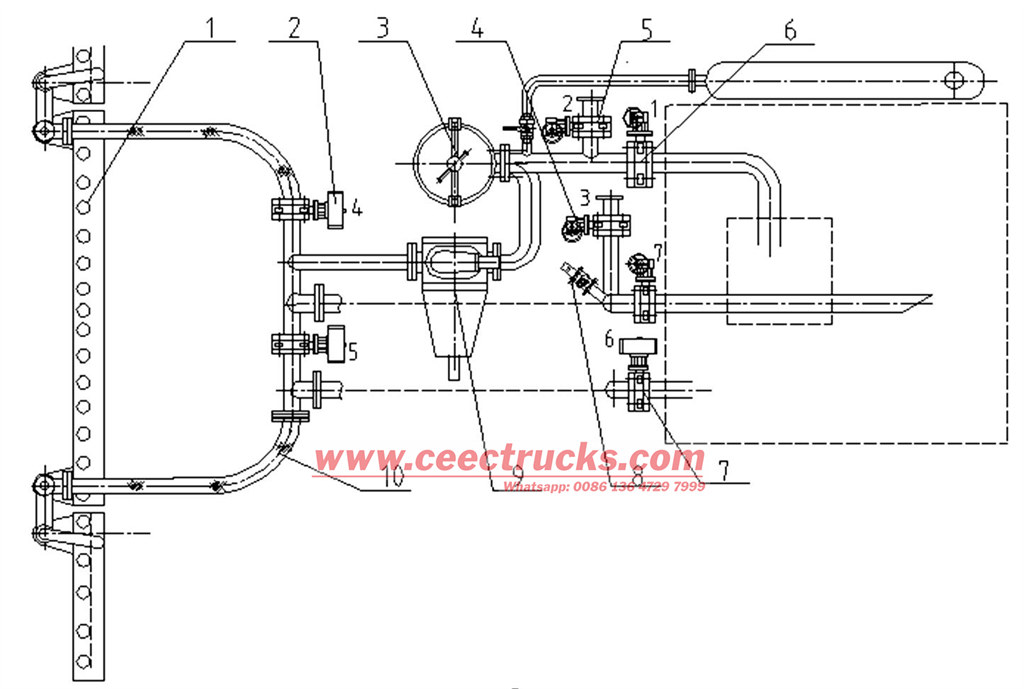

Sistema di pompaggio e condotte per l'asfalto



1 Gruppo ugello cilindro, 2 Valvole di uscita olio, 3 Filtro, 4 Valvola di trasferimento, 5 Valvola di autoaspirazione, 6 Valvola di ingresso olio, 7 Valvola di ritorno olio pneumatica, 8 Valvola barra di spruzzatura manuale, 9 Pompa per asfalto, 10 Tubo flessibile in acciaio inox

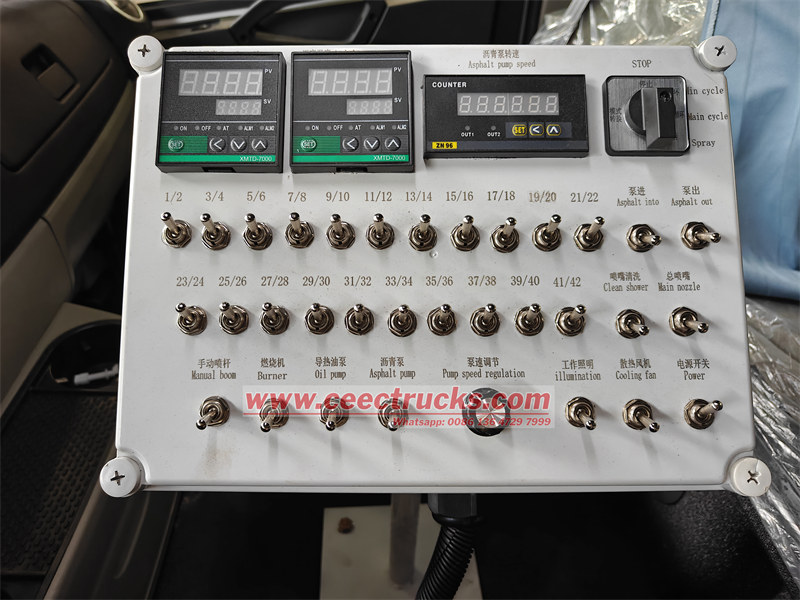

In cabina è integrata una centralina di controllo per il funzionamento separato degli ugelli.

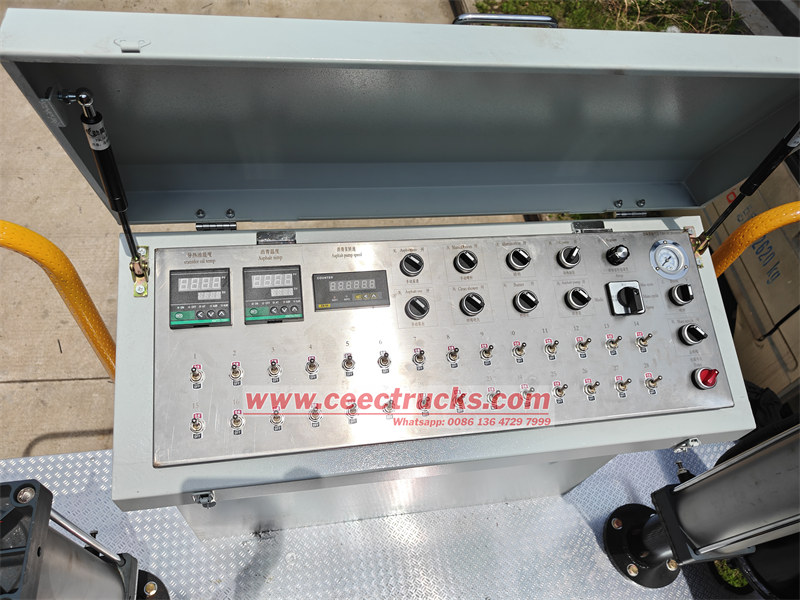

Scatola di controllo integrata montata posteriormente sulla piattaforma per un utilizzo sicuro
