Gru autocarrate affidabili: componenti e lavorazione di precisione

Molti acquirenti di gru montate su camion confrontano solo la portata e il prezzo, trascurando però un fattore cruciale. Una gru solleva carichi pesanti, migliaia di chilogrammi; ogni operazione di sollevamento, estensione e rotazione mette alla prova la precisione complessiva e la qualità della lavorazione.

Se i componenti strutturali presentano deviazioni di lavorazione, la resistenza delle saldature è inadeguata o la qualità dei raccordi idraulici varia notevolmente, possono verificarsi problemi minori come inceppamenti del braccio telescopico e spostamenti del carico. Peggio ancora, possono verificarsi deformazioni strutturali e crepe nei componenti, creando gravi rischi per la sicurezza.

Una gru affidabile non è mai un semplice assemblaggio di lamiere d'acciaio e pezzi di ricambio. Viene costruita seguendo standard rigorosi lungo l'intera catena produttiva: taglio, piegatura e lavorazione delle lamiere, saldatura robotizzata, selezione del sistema idraulico e rivestimento superficiale.

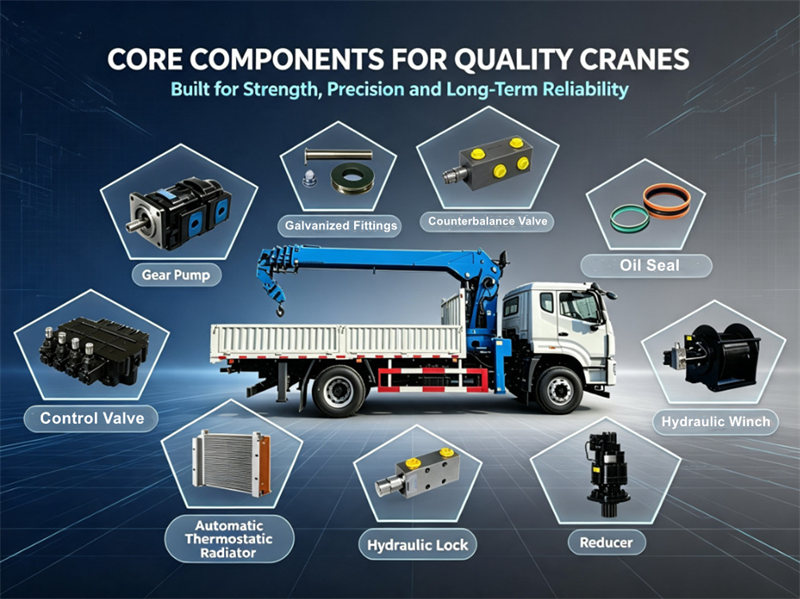

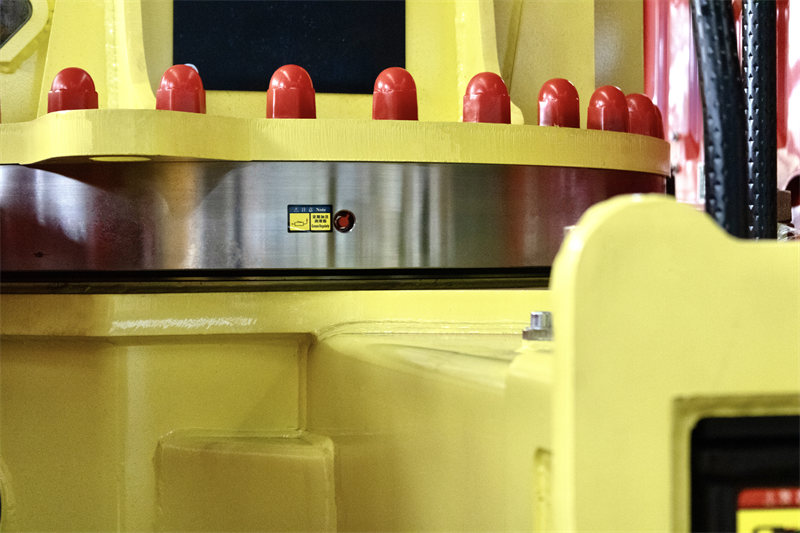

⚙ Approvvigionamento dei componenti principali delle gru:

▣ Pompa a ingranaggi:

Utilizziamo pompe a ingranaggi idrauliche di noti marchi cinesi. Questa pompa a ingranaggi a doppia corona in ghisa è caratterizzata da una struttura con piastre laterali, una tecnologia proprietaria di compensazione del gioco assiale flottante e di bilanciamento radiale, oltre a boccole autolubrificanti DU. Offre un'elevata efficienza volumetrica, un'alta pressione di esercizio, una forte resistenza alle vibrazioni, un'eccellente tolleranza alle alte temperature e una lunga durata.

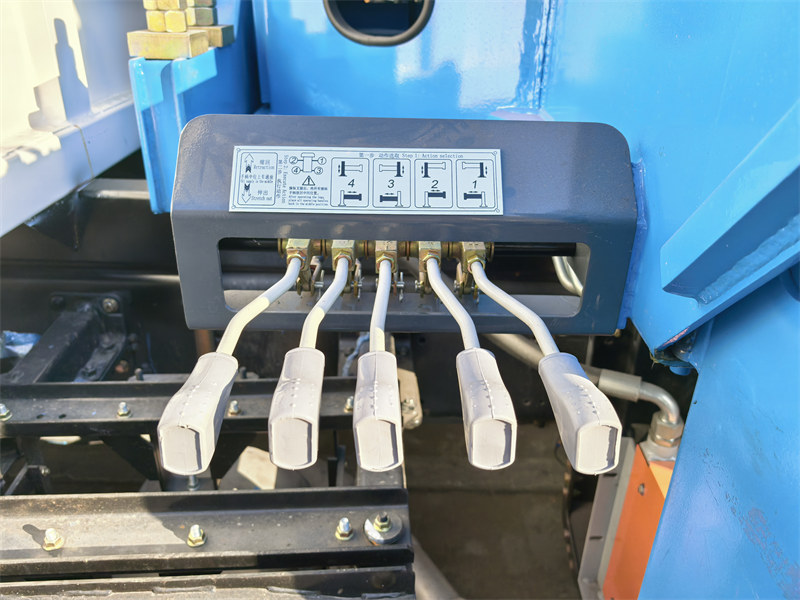

▣ Valvola di controllo:

Fornito da un rinomato produttore cinese specializzato in controllori di movimento, sistemi di controllo degli azionamenti, componenti idraulici e ricerca e applicazione di materiali metallici. Garantisce un controllo preciso del movimento e prestazioni stabili e affidabili della gru durante un funzionamento prolungato, regolando dinamicamente la potenza erogata in base alle esigenze di carico.

▣ Blocco idraulico:

Proveniente da uno dei principali produttori cinesi di componenti e macchinari idraulici, questo fornitore strategico di riferimento per importanti aziende nazionali come XCMG e Lovol ha ottenuto le certificazioni ISO9001, ISO14001, OHSAS18001 e CE UE, offrendo soluzioni complete per sistemi di alimentazione idraulica.

▣ Verricello idraulico:

1.Il tamburo adotta una struttura saldata, che offre elevata resistenza e adattabilità flessibile alle diverse esigenze dei clienti.

2.Le molle dei freni utilizzano molle per dischi freno importate dalla Germania, realizzate con processi produttivi avanzati.

3. Il trattamento termico prevede l'austempering (tempra bainitica) per una microstruttura uniforme e prestazioni costanti. Le molle presentano elevata resistenza, buona tenacità ed eccezionale resistenza alle crepe; la struttura bainitica interna garantisce una maggiore durata. Le attrezzature di tranciatura di precisione assicurano un'accuratezza dimensionale e una qualità del prodotto superiori.

4. Gli ingranaggi sono realizzati in acciaio 20CrMnTi trattato con tempra al carbonitrurazione per garantire elevata resistenza e buona tenacità. Le guarnizioni per i freni idraulici sono fornite da Hansheng, assicurando prestazioni affidabili e una lunga durata. È dotato di riduzione epicicloidale NGB con ripartizione uniforme del carico ed elevata capacità di carico.

▣ Raccordi zincati:

I componenti ausiliari delle gru sono stati aggiornati con parti zincate, migliorando notevolmente la resistenza alla corrosione e alla ruggine e prolungando la durata dei componenti. Le superfici zincate presentano finiture uniformi, brillanti e pulite, prive di macchie di ruggine o colature, migliorando l'aspetto generale della gru.

▣ Paraolio importati:

I cilindri adottano una tecnologia di tenuta avanzata e guarnizioni paraolio Hallite ad alte prestazioni importate dal Regno Unito, garantendo un'eccellente tenuta, un funzionamento stabile e una lunga durata.

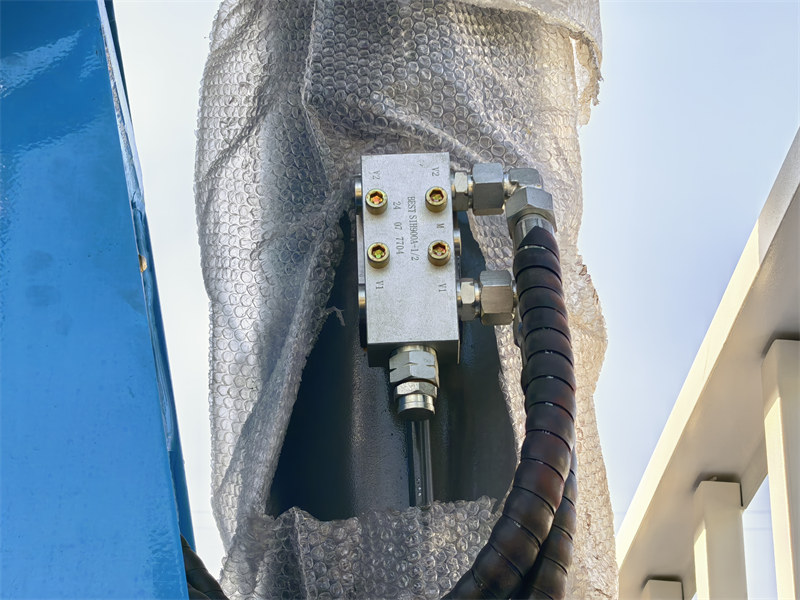

▣ Valvola di controbilanciamento:

Garantisce un efficace bloccaggio contro le microperdite durante il sollevamento di carichi pesanti e carichi sospesi. Previene l'affondamento lento e la deriva involontaria dei bracci principale e secondario. Il braccio si solleva e si abbassa in modo fluido, senza scossoni o vibrazioni, con un basso rischio di perdite interne, perdite d'olio e velocità di movimento irregolare.

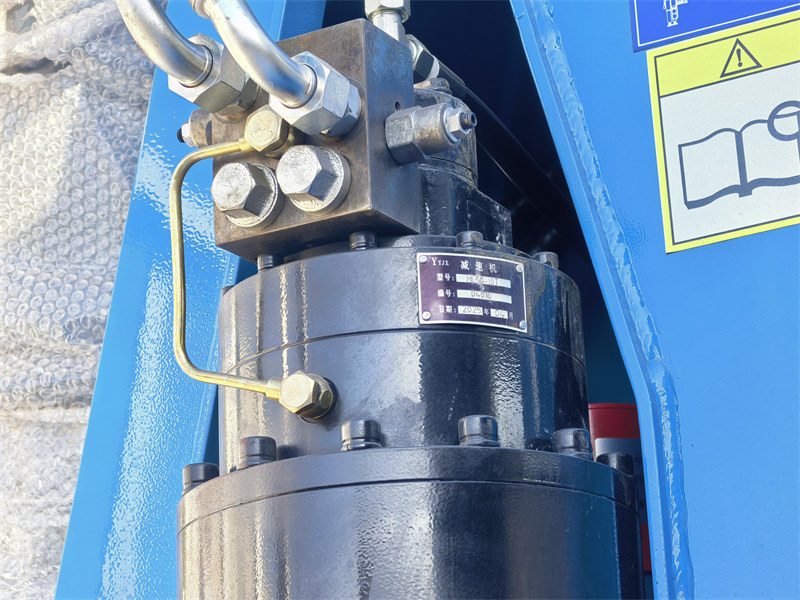

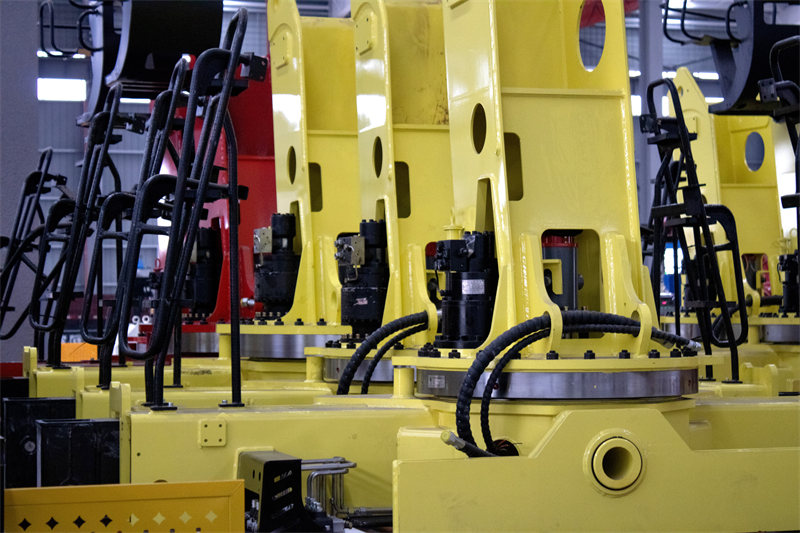

▣ Riduttore:

1. Gli alloggiamenti della corona dentata e i portaplanetari sono realizzati mediante forgiatura di precisione per ottenere una microstruttura densa e un'elevata resistenza.

2. Anche le molle dei freni adottano molle per dischi freno importate.

3. Gli ingranaggi sono realizzati in acciaio 20CrMnTi con trattamento di tempra al carbonitrurazione per garantire elevata resistenza e buona tenacità. Le guarnizioni dei freni idraulici sono prodotti Hansheng, caratterizzati da prestazioni affidabili e lunga durata.

4. Per ottenere un'elevata capacità portante, viene applicata la riduzione planetaria NGB con ripartizione equa del carico.

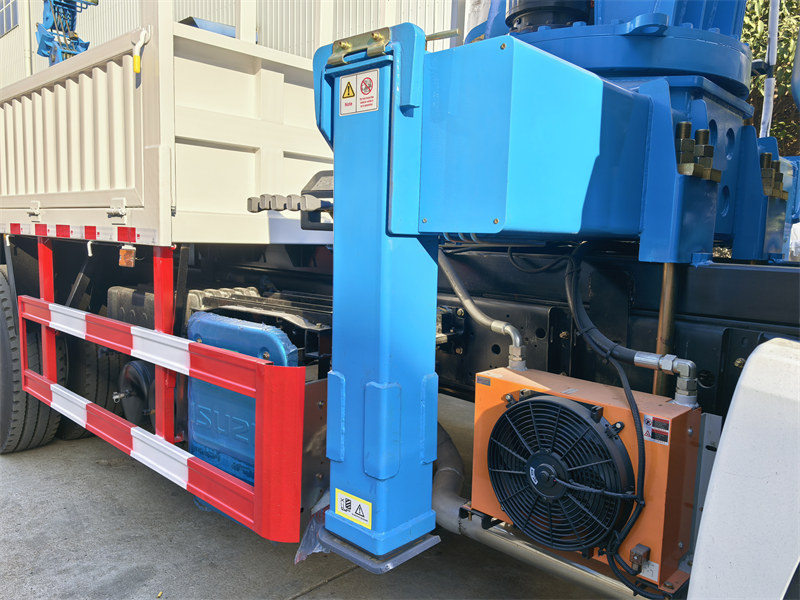

▣ Radiatore termostatico automatico:

1. Radiatore termostatico automatico di grandi dimensioni con controllo automatico della temperatura, che elimina la necessità di frequenti azionamenti manuali.

2. La struttura di scambio termico alettata ad alta efficienza garantisce una dissipazione del calore sufficiente dell'olio idraulico e previene l'ossidazione termica e il deterioramento del fluido idraulico.

3. Prolunga l'intervallo di cambio dell'olio, evita guasti quali l'invecchiamento delle guarnizioni, il bloccaggio delle valvole idrauliche e l'usura della pompa/del motore causata da temperature dell'olio eccessive, e migliora la durata e l'affidabilità operativa dell'intera apparecchiatura.

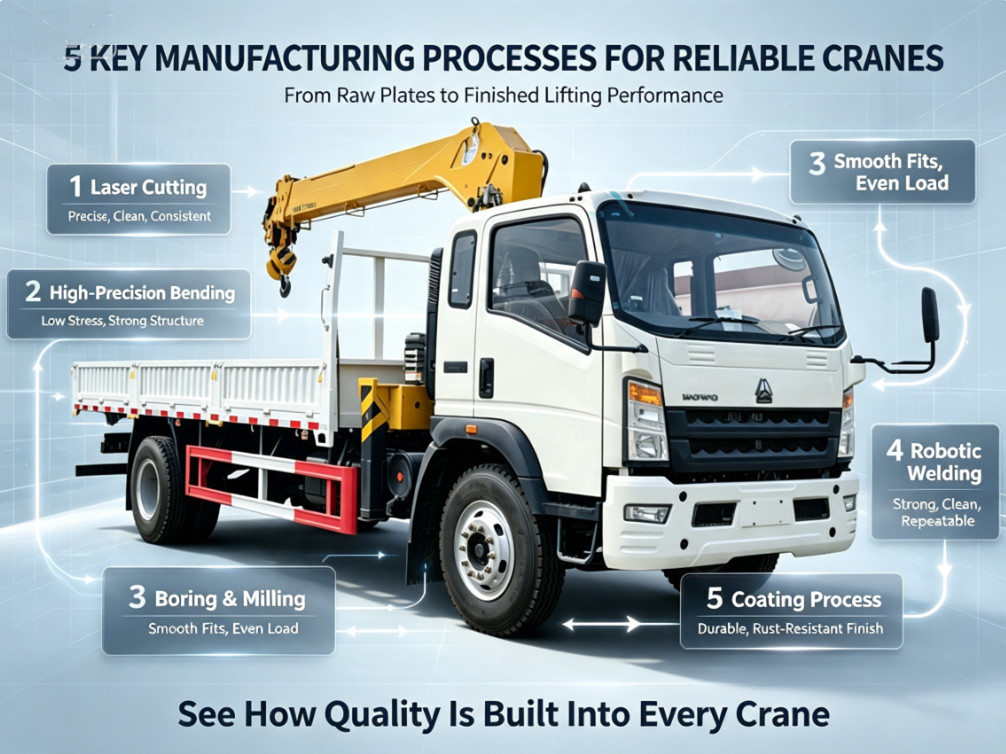

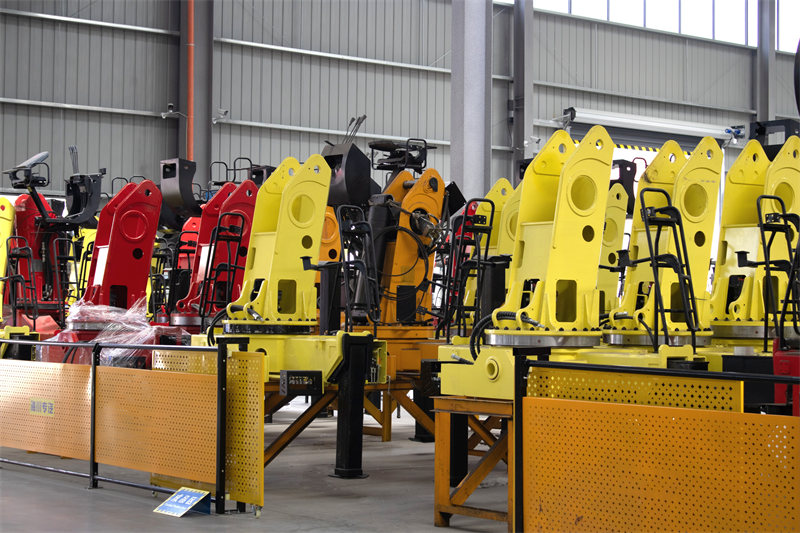

⚙Cinque processi di produzione critici per gru montate su autocarro di alta gamma:

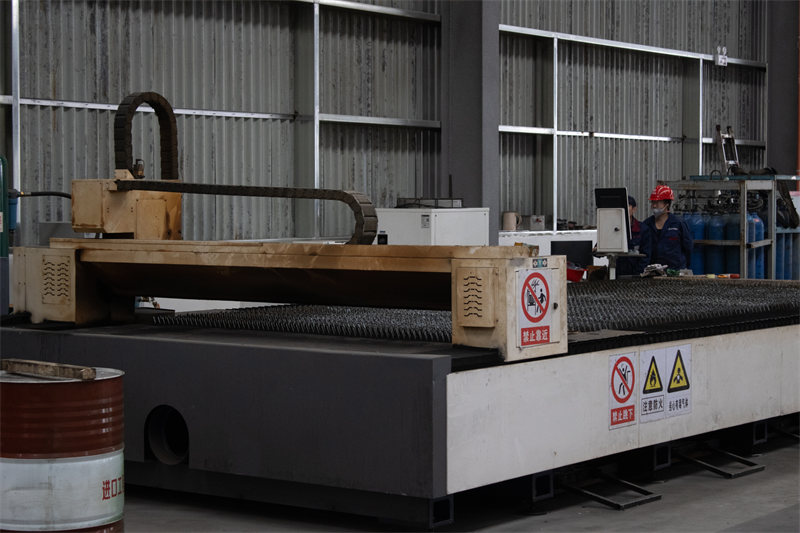

▣ Taglio laser:

♦ Copre tutti i componenti in lamiera sottile e di medio spessore per gru montate su camion.

♦ Un'unica macchina gestisce molteplici applicazioni ed elimina la necessità di lavorazioni secondarie.

♦ È in grado di lavorare forme complesse e particolari, piccoli fori rotondi, angoli acuti, motivi traforati e profili curvi intricati.

♦ I bordi tagliati sono verticali e lisci, privi di scorie e bave. Le lamiere rimangono integre; le lamiere sottili, i pannelli sottili di acciaio inossidabile e alluminio restano piatti senza deformarsi o torcersi dopo il taglio.

♦ I bordi tagliati delle lamiere resistono allo scolorimento e alla ruggine.

♦ Le sezioni trasversali nette, ottenute tramite taglio laser, riducono al minimo l'ossidazione, facilitando le successive operazioni di verniciatura, piegatura e saldatura.

♦ Eccellente uniformità dimensionale: centinaia o migliaia di pezzi prodotti in serie presentano dimensioni e contorni identici, senza possibilità di errore umano.

♦ Ideale per la saldatura robotizzata e le linee di assemblaggio standardizzate, per formare un sistema di precisione a circuito chiuso.

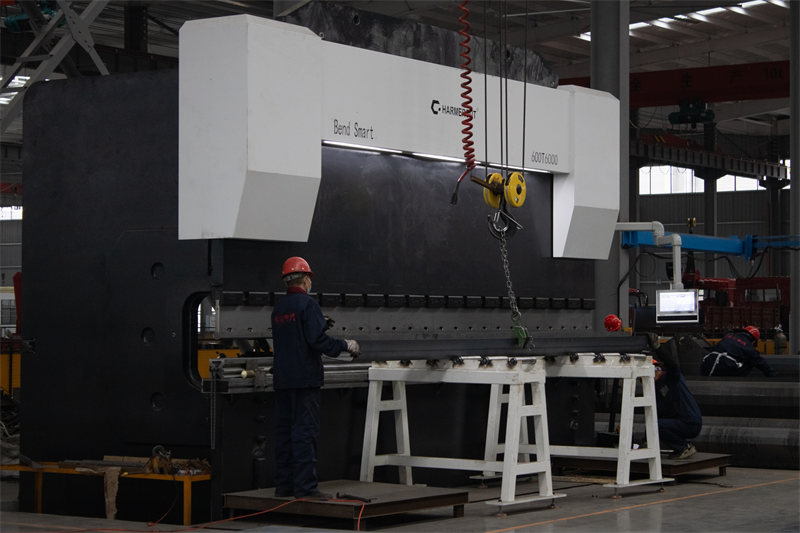

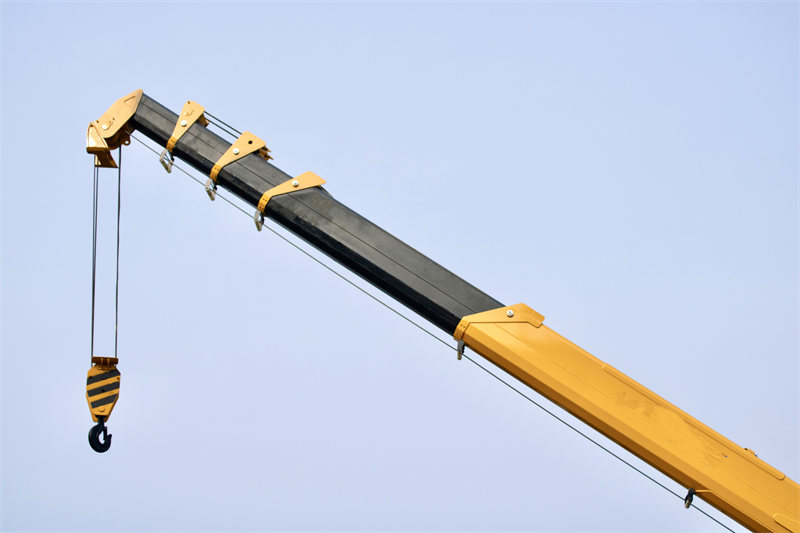

▣ Piegatura di alta precisione:

♦ La piegatura di alta precisione produce pannelli piani con basse tensioni residue, migliorando la resistenza strutturale e prevenendo deformazioni e crepe nei componenti portanti del braccio delle gru montate su autocarro.

♦ La tolleranza del tubo di scavo è controllata entro ±1 mm, garantendo un gioco minimo per un'estensione telescopica più fluida e riducendo vibrazioni o inceppamenti.

♦ L'elevata precisione dei tubi del braccio consente una riduzione efficace delle tolleranze di progetto grazie all'aggiornamento delle attrezzature.

♦ Rispetto alle lavorazioni tradizionali, la tolleranza di ciascuna sezione del braccio può essere ridotta di 4 mm, consentendo un'estensione e una retrazione del braccio molto più fluide.

♦ Un accoppiamento più preciso tra le sezioni del braccio crea una maggiore forza di incastro durante il sollevamento del carico. Ottimizza la coassialità, la simmetria e la planarità; le superfici piegate risultano dritte e precise con una maggiore concentricità dopo la foratura.

♦ Evita alberi e fori disallineati, distribuzione irregolare delle sollecitazioni e fessurazioni premature causate dalla deviazione del punto di riferimento.

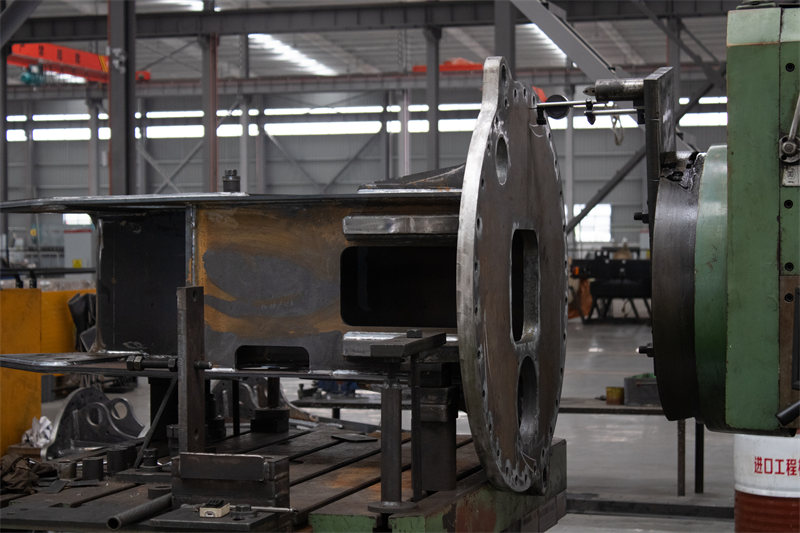

▣ Alesatura e fresatura:

Noioso: Rifinisce i fori circolari per garantire un'apertura precisa, una rotondità superiore, una concentricità accurata e pareti del foro lisce.

Fresatura: Appiattisce e lucida le superfici dei pezzi in lavorazione per garantire una planarità eccezionale.

♦ Le superfici di lavoro presentano una minima variazione di altezza e un'elevata concentricità.

♦ I fori hanno dimensioni precise, una buona rotondità e nessuna distorsione ellittica.

♦ La perpendicolarità tra i fori e la superficie, nonché la spaziatura tra di essi, sono rigorosamente controllate per garantire un assemblaggio preciso e senza giunture.

♦ Cuscinetti, alberi, perni e flange si adattano senza oscillazioni; la rotazione è stabile, priva di eccentricità e usura anomala.

♦ Una distribuzione uniforme della forza crea un contatto saldo tra le superfici di accoppiamento, prevenendo allentamenti e crepe.

♦ Le dimensioni uniformi di tutti i pezzi favoriscono l'intercambiabilità dei ricambi.

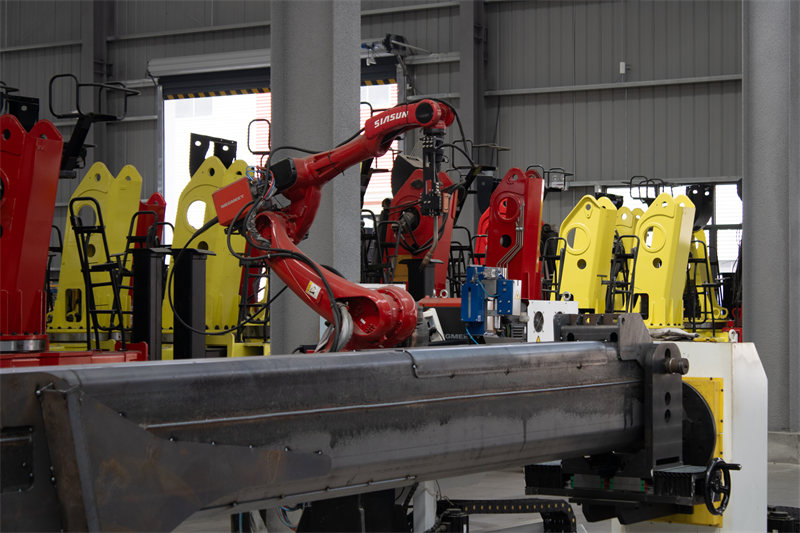

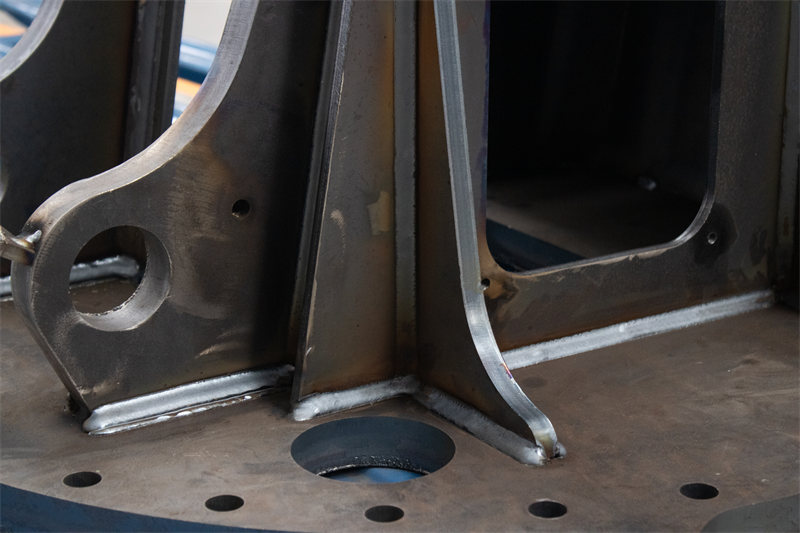

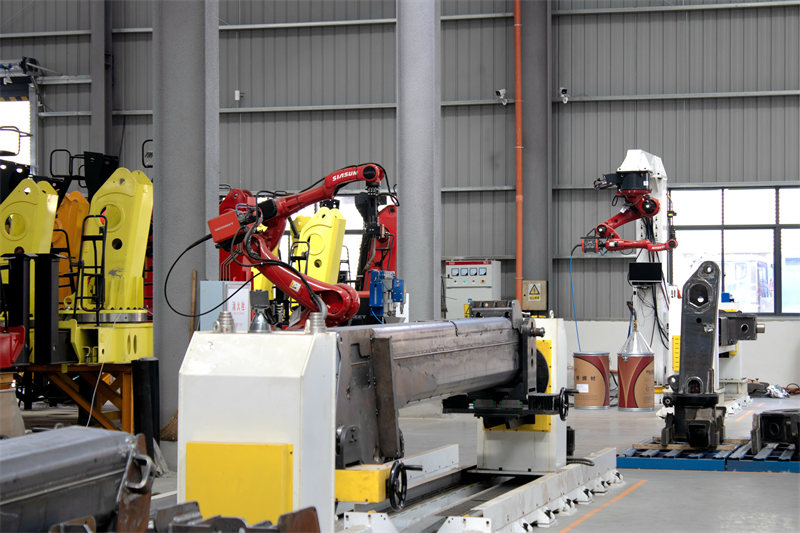

▣ Saldatura robotizzata:

♦ Formazione di saldature uniforme ed estetica. Il percorso di avanzamento costante del robot garantisce una larghezza di saldatura uniforme e ondulazioni regolari.

♦ Nessuna sovrapposizione, sottosquadro o spruzzo di saldatura. Per un aspetto pulito non sono necessarie un'eccessiva molatura e rimozione delle scorie dopo la saldatura.

♦ La regolarità dei punti di saldatura previene la formazione di grinze e deformazioni. L'apporto termico stabile garantisce un riscaldamento uniforme, riducendo al minimo il rischio di deformazioni o cedimenti dei pezzi.

♦ Le saldature lunghe e circolari garantiscono una finitura superiore, con giunzioni continue e senza interruzioni e transizioni lisce.

♦ Una copertura uniforme del gas di protezione riduce i difetti interni e migliora la resistenza alla trazione e alla fatica.

♦ L'apporto termico controllabile e il ritmo di saldatura fisso garantiscono una distribuzione uniforme delle sollecitazioni interne, resistendo alla formazione di cricche di saldatura in caso di successive sollecitazioni di flessione, carico e vibrazione.

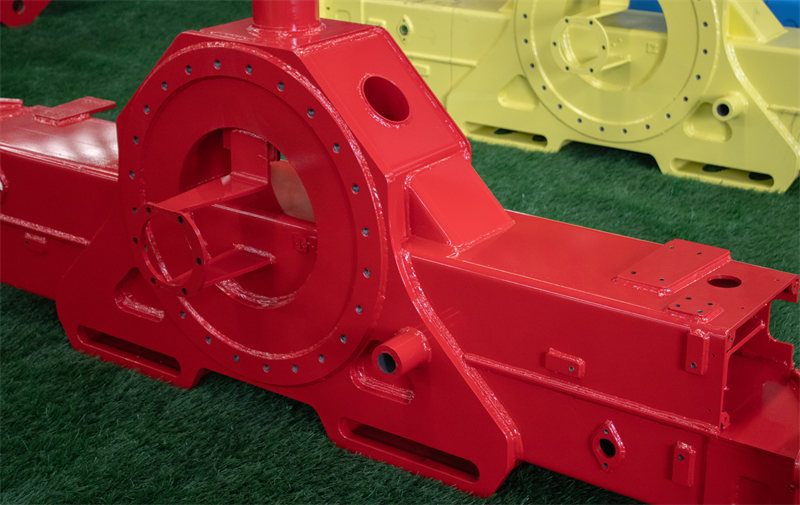

▣ Processo di rivestimento Crane:

♦ Esplosione

La sabbiatura rimuove incrostazioni e contaminanti dalle superfici dei pezzi, migliorandone l'aspetto. La sabbiatura con graniglia d'acciaio crea una superficie ruvida che favorisce l'adesione della verniciatura a polvere. Vantaggi: allevia efficacemente le tensioni di saldatura, riduce il rischio di frattura da fatica e prolunga la durata dei componenti.

♦ Processo di sgrassaggio e lavaggio

Flusso del processo: Pre-sgrassaggio → Sgrassaggio → Pre-risciacquo → Risciacquo → Soffiaggio ad aria → Asciugatura → Raffreddamento forzato

Sgrassatura: rimuove grasso e olio dalle superfici dei pezzi in lavorazione.

Lavaggio: Utilizzare acqua calda a una temperatura superiore a 40 °C per rimuovere completamente grasso e macchie dai pezzi lavorati.

Dopo il lavaggio, viene applicato un flusso d'aria a 360° senza angoli ciechi, seguito da un'asciugatura a 120°C e da un raffreddamento forzato per portare la temperatura del pezzo a circa 50°C.

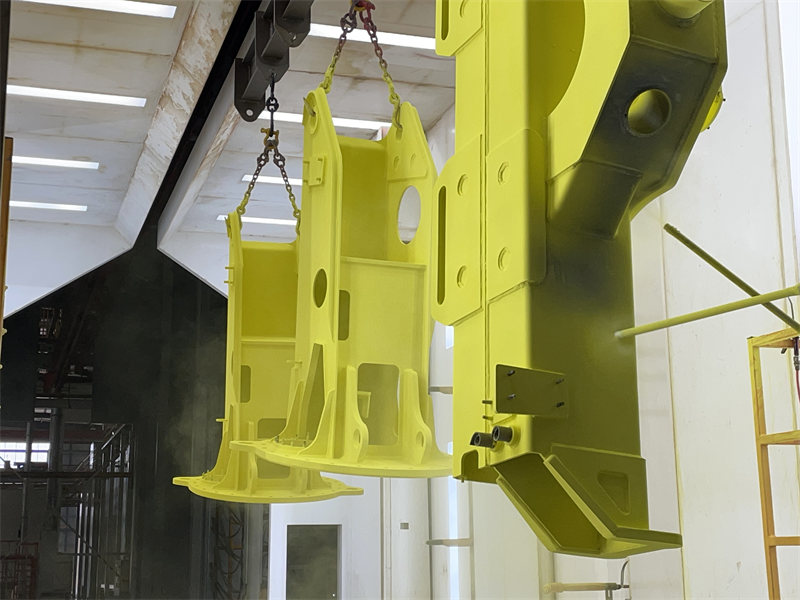

♦ Verniciatura a polvere

I pezzi vengono trasportati alle stazioni di scansione laser per la rilevazione del contorno, quindi trasferiti alla cabina di verniciatura a polvere. Grazie alla tecnologia di collegamento multiasse, oltre 60 pistole a spruzzo importate all'interno della cabina formano strati di rivestimento uniformi su tutte le superfici dei pezzi, senza punti ciechi.

♦ Stagionatura e cottura

I pezzi vengono trasportati alla stazione di cottura finale. Un sistema di riscaldamento a infrarossi importato (IfraSol) garantisce un riscaldamento uniforme dalla superficie al nucleo per una rapida fusione della polvere. Il forno adotta un processo di cottura a due fasi: preriscaldamento a 120 °C e riscaldamento principale a 240 °C per 15-20 minuti, che permette la fusione, la livellatura e la polimerizzazione della polvere per ottenere una finitura superficiale perfetta.
