Schema strutturale del camion spazzatrice HOWO

Le spazzatrici stradali HOWO sono attrezzature specializzate fondamentali per le moderne operazioni di pulizia, in quanto integrano spazzamento, aspirazione, lavaggio ad alta pressione e pulizia del manto stradale. Possono svolgere molteplici compiti in un'unica operazione, tra cui la rimozione dei rifiuti stradali, la soppressione della polvere e il lavaggio dei cordoli. Contribuiscono efficacemente a ridurre la polvere stradale, a migliorare la qualità dell'aria e a promuovere una pulizia urbana efficiente e una gestione ecologica a lungo termine delle città.

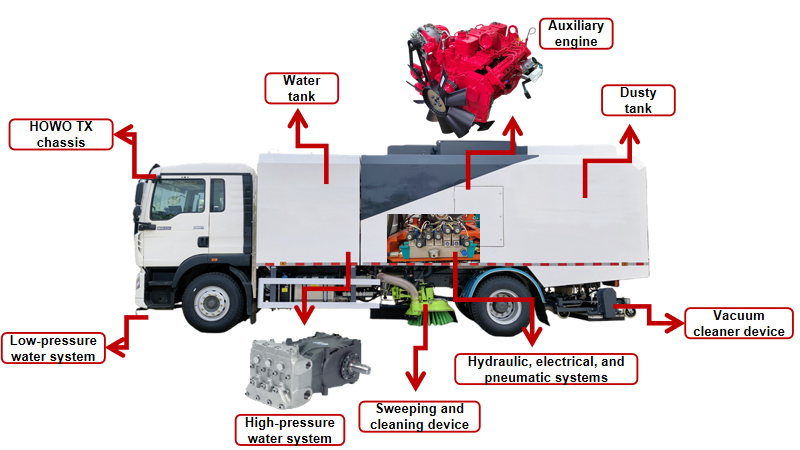

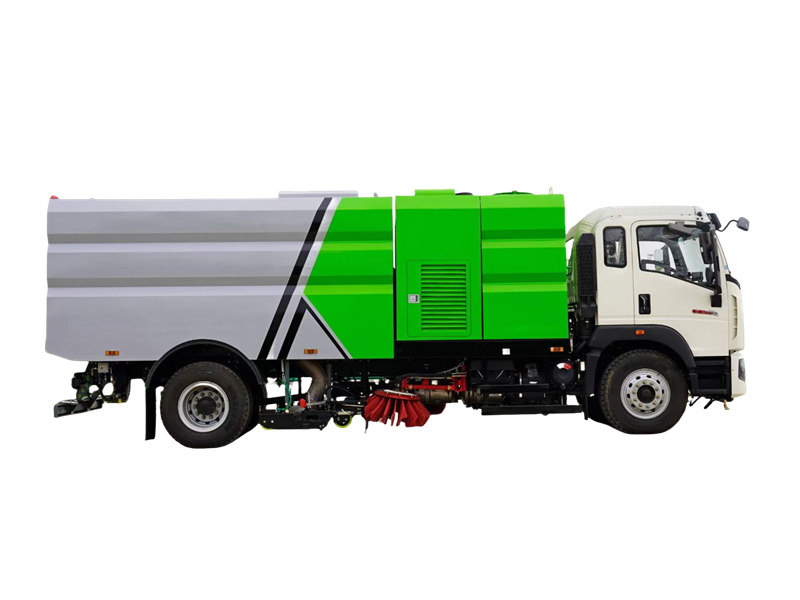

⇒ Schema generale della disposizione del veicolo:

Lo schema di layout dell'autospazzatrice HOWO mostra che la sovrastruttura è composta da un corpo macchina, un telaio, un dispositivo di spazzamento e lavaggio, un dispositivo di raccolta della polvere, un sistema di alimentazione, un sistema idrico ad alta pressione, un sistema idrico a bassa pressione, un sistema di irrorazione, un sistema idraulico, un sistema elettrico e un sistema pneumatico. Il dispositivo di lavoro adotta una disposizione centrale di due dischi spazzanti, un ugello di aspirazione largo posizionato centralmente e una barra di spruzzatura a forma di V.

1. Ottimizzazione della disposizione del gruppo serbatoio:

● I serbatoi dell'acqua pulita sono posizionati in modo indipendente davanti al sistema di alimentazione, riducendo l'impatto del rumore del sistema di alimentazione e delle radiazioni elettromagnetiche sulla cabina.

● Un'altra porzione del serbatoio dell'acqua pulita è integrata nel bidone dei rifiuti, migliorando l'utilizzo dello spazio e aumentando il volume del bidone a 6 m³ e il volume del serbatoio dell'acqua a 5 m³.

● All'interno del cestino dei rifiuti sono installati ugelli ad alta portata e alta pressione per un risciacquo rapido e un'autopulizia efficace.

● Sia il serbatoio dell'acqua pulita che il contenitore dei rifiuti sono realizzati in acciaio inossidabile, offrendo un'eccellente resistenza alla corrosione e prolungando la durata dei componenti strutturali.

● Il design con curvatura triangolare e il bordo ripiegato nella parte superiore evitano angoli acuti, conferendo un aspetto complessivo innovativo e sofisticato.

2. Dispositivo di scansione a controllo adattivo:

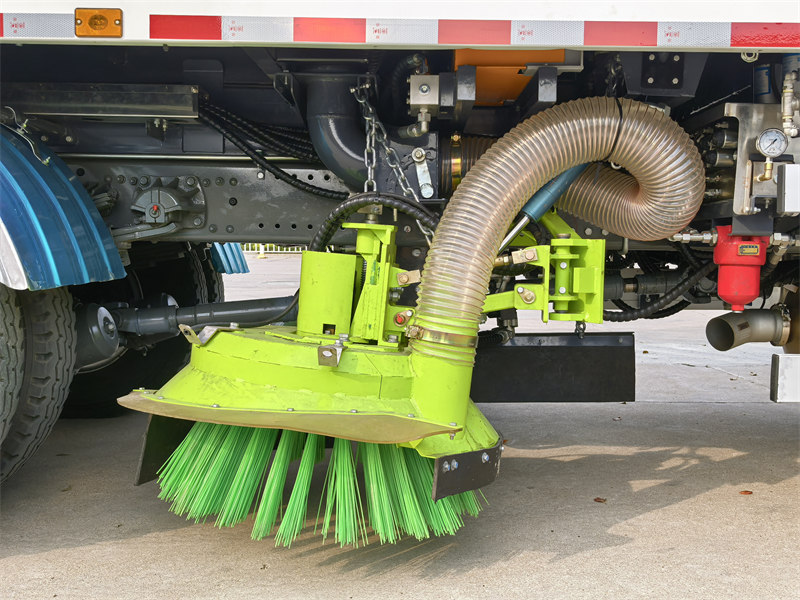

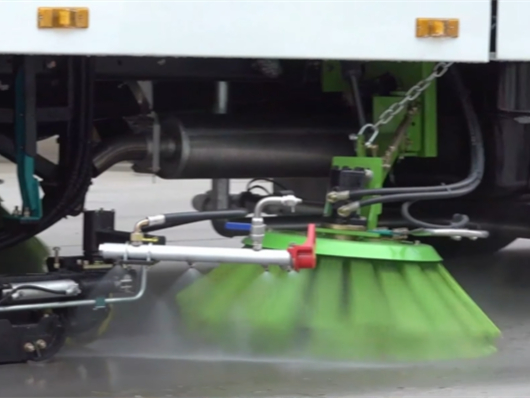

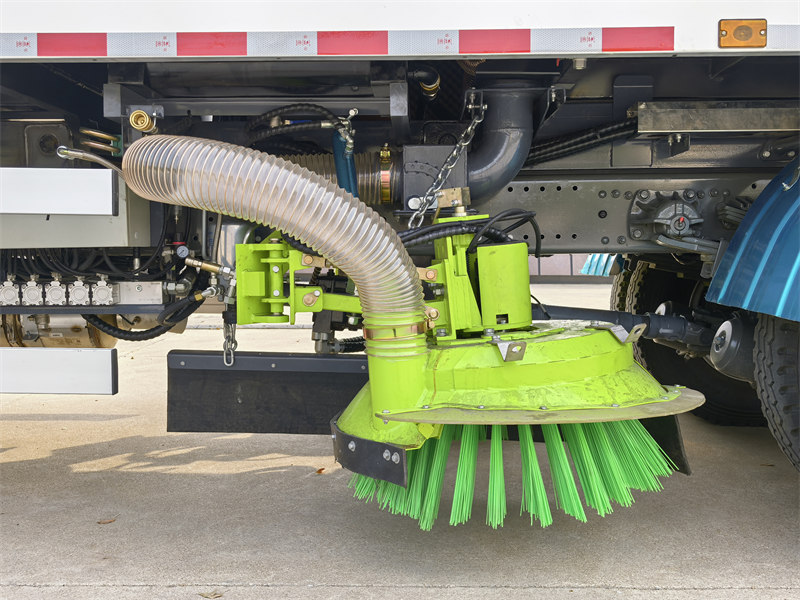

● Progettazione per la prevenzione delle collisioni: I dischi spazzolanti sinistro e destro e la struttura della barra di spruzzo sono dotati di funzioni automatiche di protezione e ripristino per evitare gli ostacoli, consentendo l'evitamento automatico di ostacoli robusti.

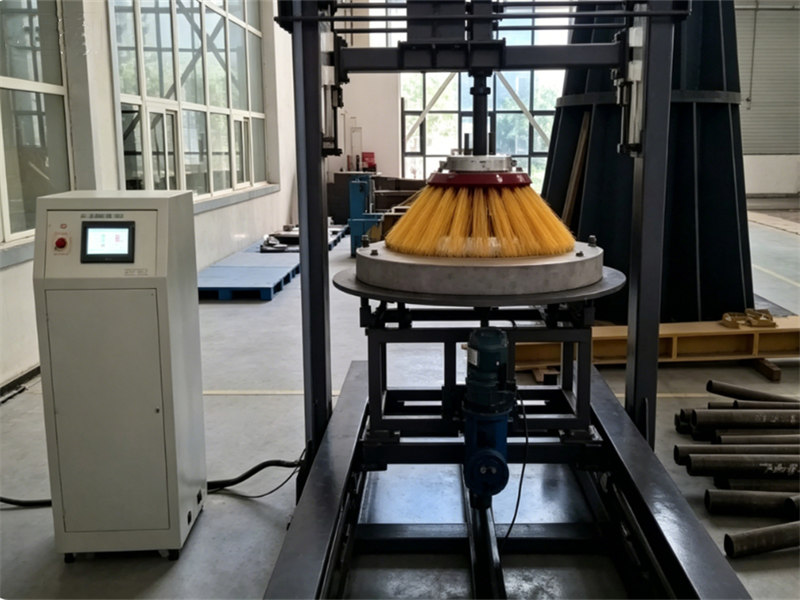

● Spazzole ad alta resistenza all'usura: Regolando le proporzioni delle materie prime in polipropilene e polietilene, dei riempitivi inorganici e dei relativi additivi, è stata progettata e sviluppata una formula di setole con eccellente resistenza all'attrito e all'usura.

Contemporaneamente, sono stati condotti test prestazionali su ciascuna formula sperimentale. Le setole delle spazzole a base di nylon hanno mostrato un aumento del 100% della durata utile, riducendo i costi operativi per l'utente del 50%.

3. Dispositivo di aspirazione delle polveri ad alta efficienza:

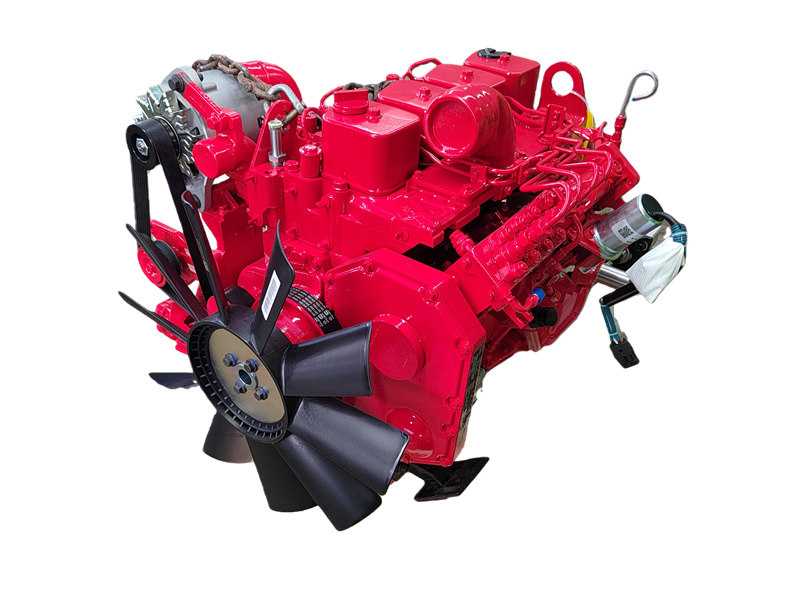

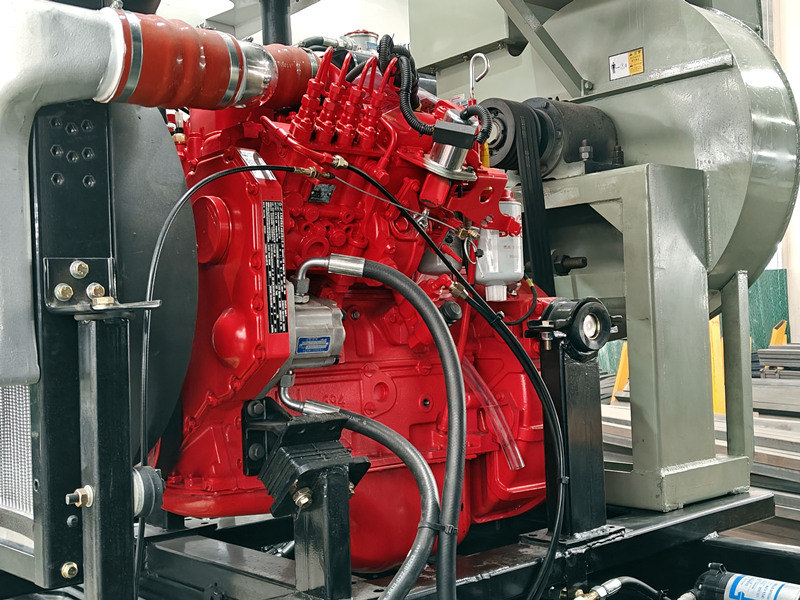

● Fonte di energia principale, motore ausiliario:

Il sistema di condotti dell'aria è il fondamento del sistema di trasporto pneumatico della spazzatrice. Comprende 3 parti principali: l'ugello di aspirazione, il condotto di rivestimento e la ventola, che determina la potenza di aspirazione dei detriti.

● Ventosa ad alta efficienza:

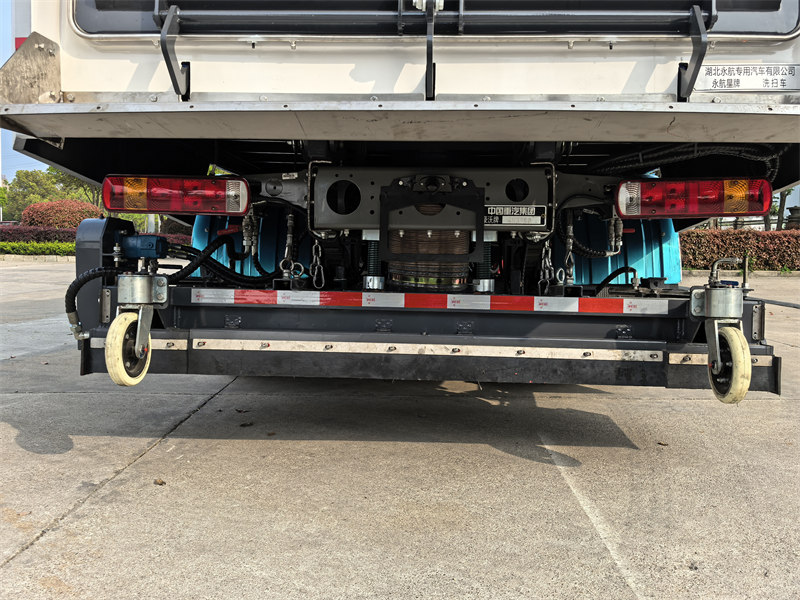

♦ Il dispositivo di raccolta della polvere è posizionato davanti all'asse posteriore del veicolo e utilizza una struttura con ugello di aspirazione flottante e doppio condotto dell'aria.

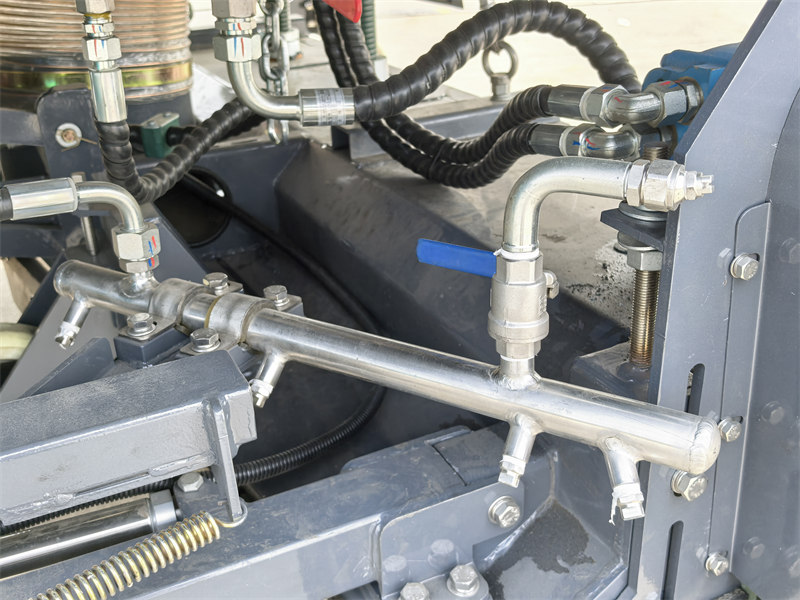

♦ Ha un'ampia larghezza di aspirazione e integra internamente una barra di spruzzo d'acqua ad alta pressione, con barre di spruzzo d'acqua a sinistra e a destra su entrambi i lati.

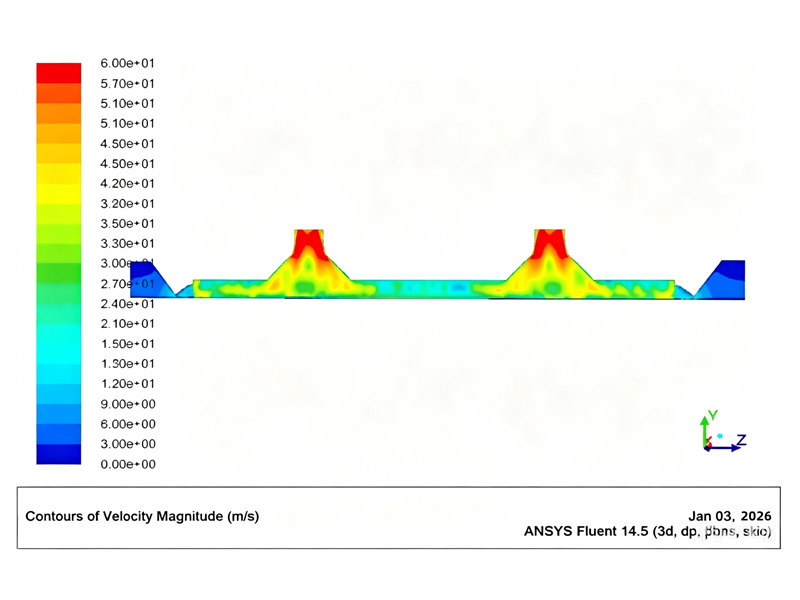

♦ Grazie a un flusso d'aria e a una struttura ottimizzati all'interno dell'ugello di aspirazione, la capacità di aspirazione viene migliorata, garantendo una forte aspirazione e un'efficienza di pulizia del 98%.

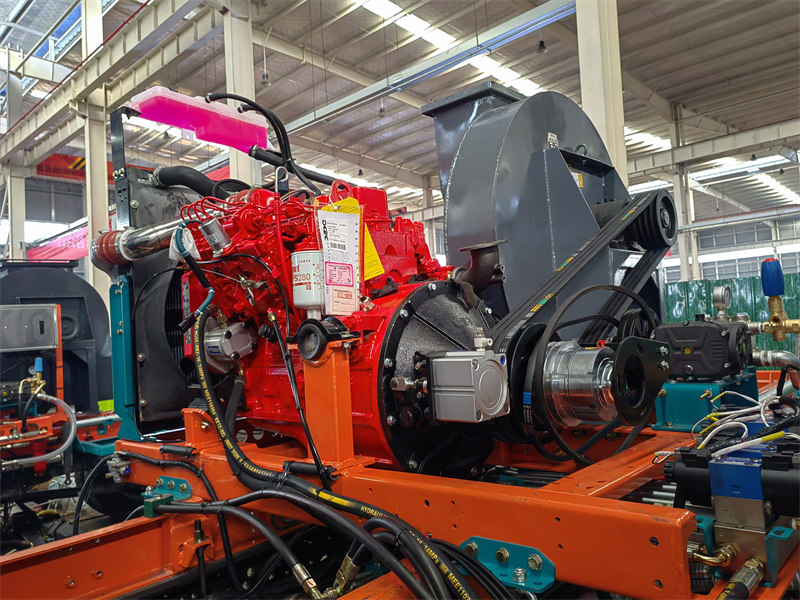

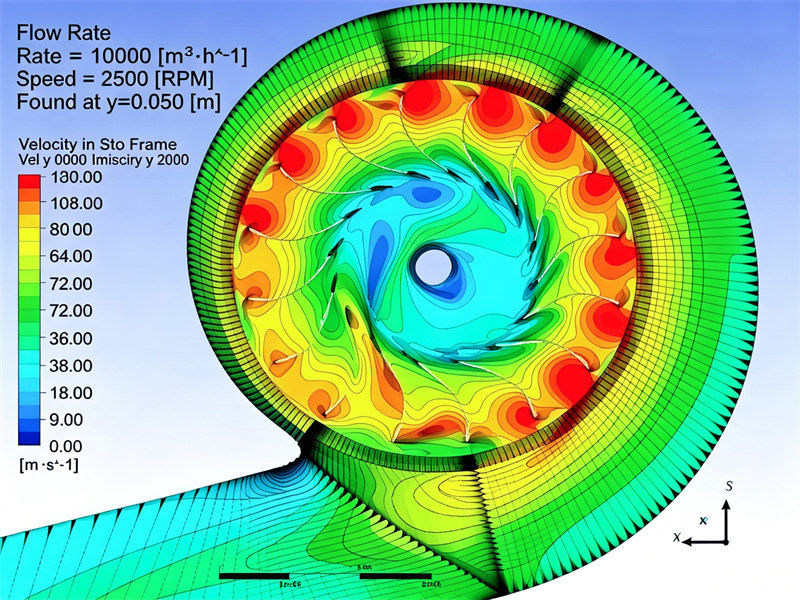

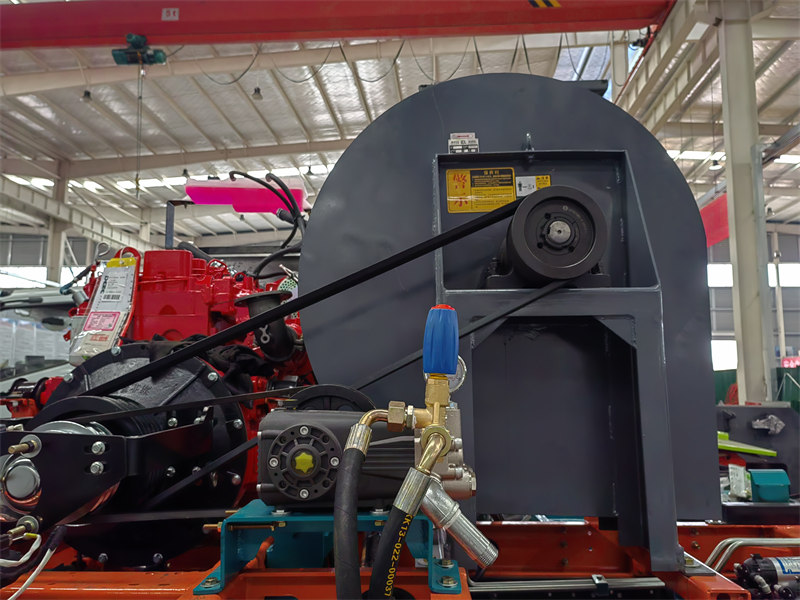

● Ventilatore centrifugo:

♦ Grazie all'utilizzo di una ventola centrifuga ad alta pressione sviluppata internamente, la portata d'aria massima raggiunge i 12000 m³/h.

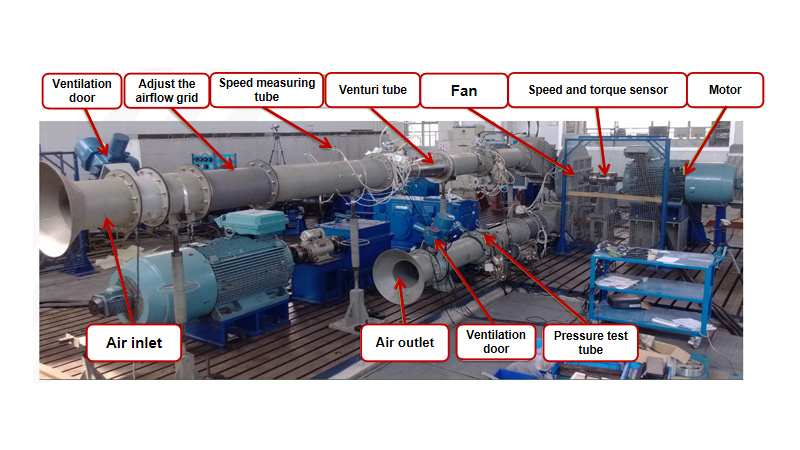

♦ La ventola vanta un'elevata pressione totale e un'alta efficienza, aumentando l'efficienza meccanica di oltre il 15% e la pressione dell'aria del 25%.

♦ Le lame sono realizzate in acciaio speciale e la loro particolare forma le rende estremamente resistenti all'usura.

4. Sistema idrico ad alta pressione sicuro e affidabile:

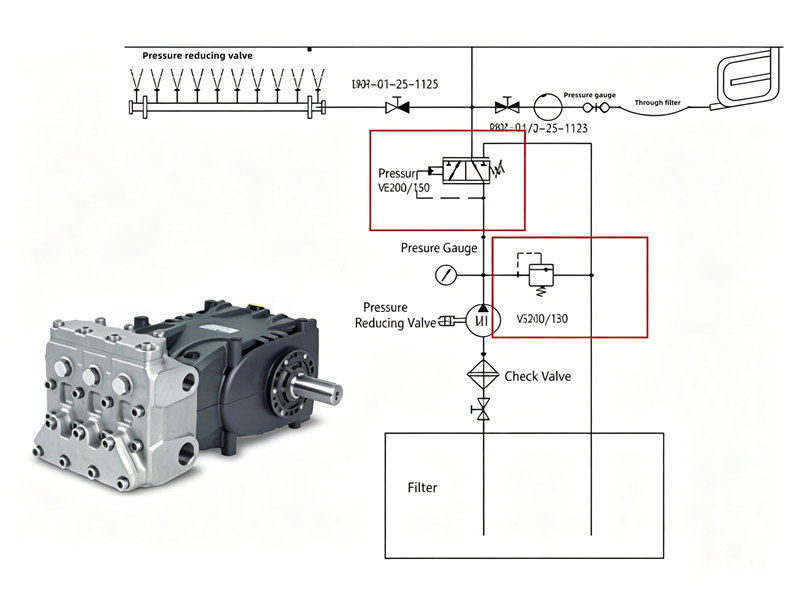

● Il sistema idrico ad alta pressione è dotato di doppia protezione contro la sovrapressione:

♦ Il primo livello di protezione è garantito da una valvola di scarico tarata a 5 MPa.

♦ Il secondo livello di protezione è garantito da una valvola di sfogo, tarata a 7 MPa.

Quando la pistola a spruzzo portatile passa bruscamente dalla modalità di spruzzo a quella di chiusura, la pressione del sistema aumenta improvvisamente. La valvola di scarico potrebbe non avere il tempo di reagire, a quel punto la valvola di sicurezza si apre istantaneamente, garantendo un funzionamento più sicuro e affidabile della pompa dell'acqua e degli altri componenti dell'impianto idrico.

● Funzione di pulizia pneumatica dei tubi:

♦ L'impianto idrico ad alta pressione è dotato di un'interfaccia per dispositivo di soffiaggio dell'acqua antigelo a connessione rapida, per impedire il congelamento dei componenti dell'impianto idrico alle basse temperature invernali.

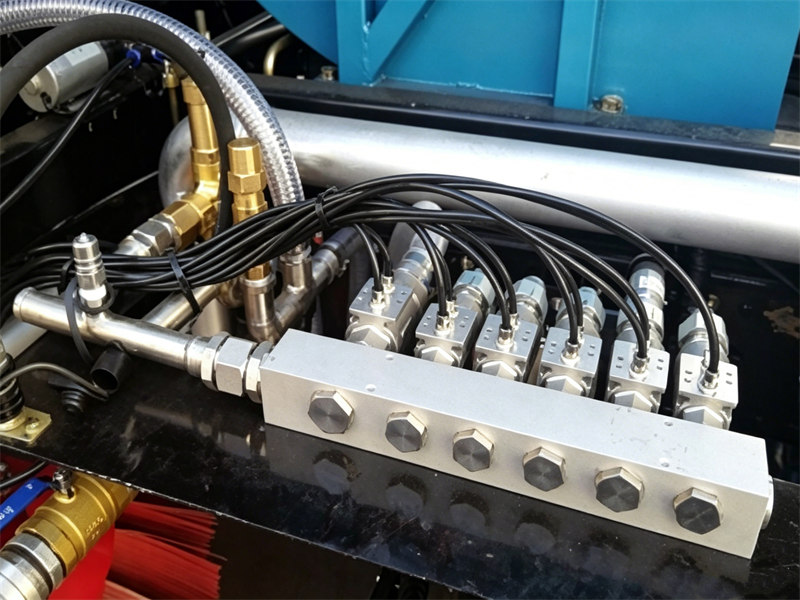

♦ La valvola di distribuzione dell'acqua ad alta pressione utilizza un gruppo valvola pneumatica integrato, che è di facile manutenzione e altamente affidabile.

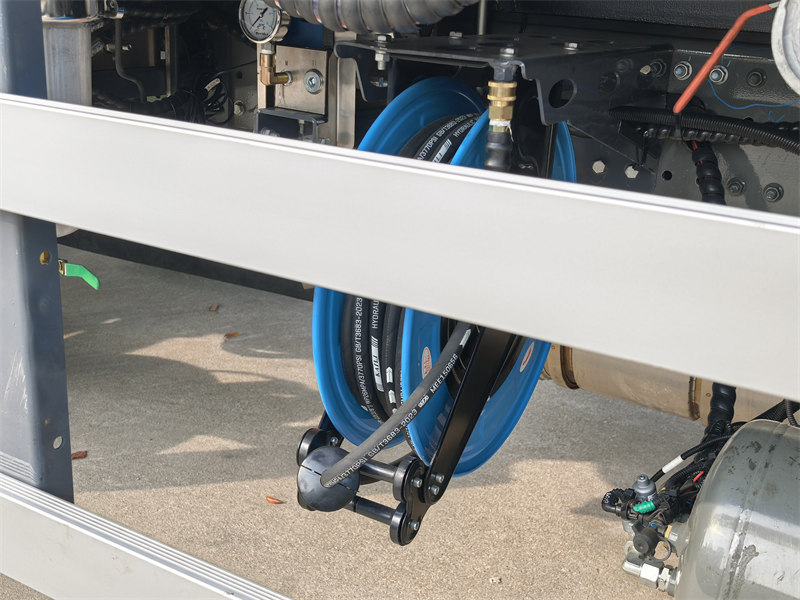

♦ Dotata di avvolgitubo automatico e pistola ad acqua ad alta pressione, è in grado di eseguire pulizie mirate e manutenzione dei veicoli.

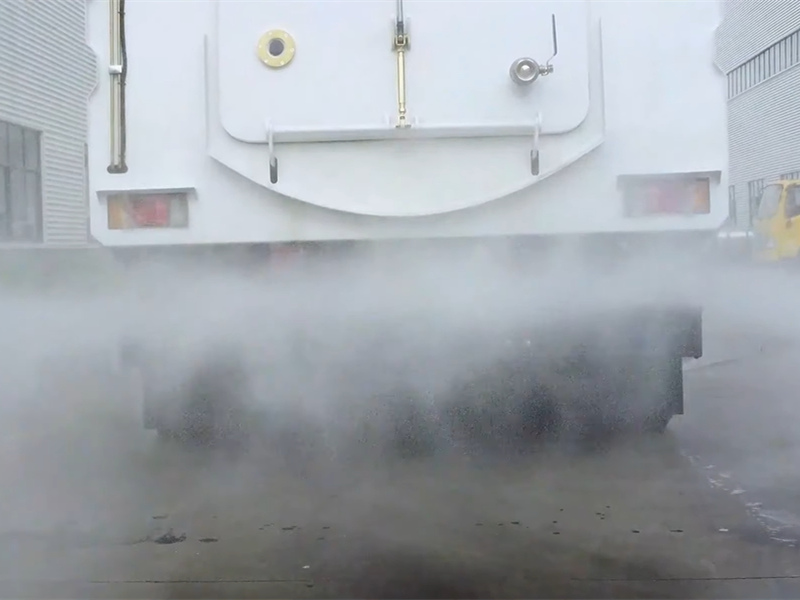

♦ Sul retro del veicolo è installato un sistema di irrorazione posteriore per la soppressione della polvere.
