Analisi tecnologica del carro attrezzi pesante HOWO

▶ Cos'è un carro attrezzi per carichi pesanti HOWO?

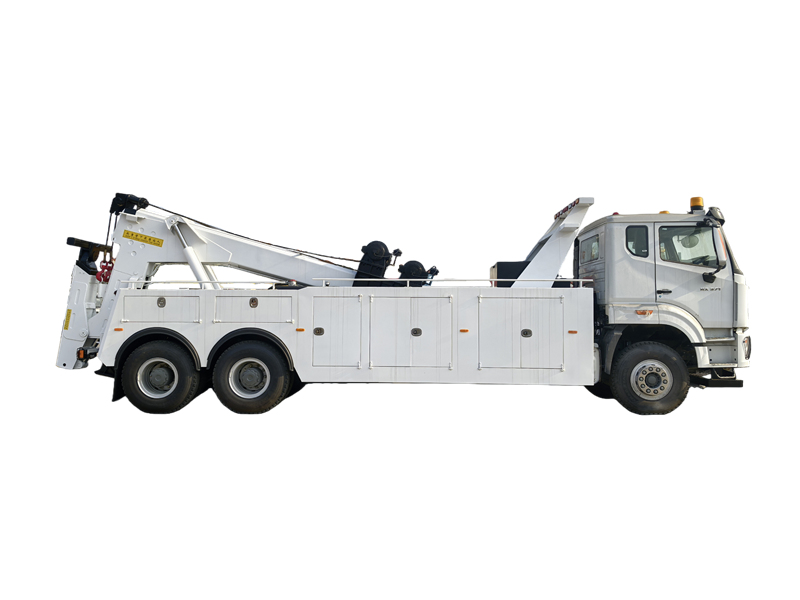

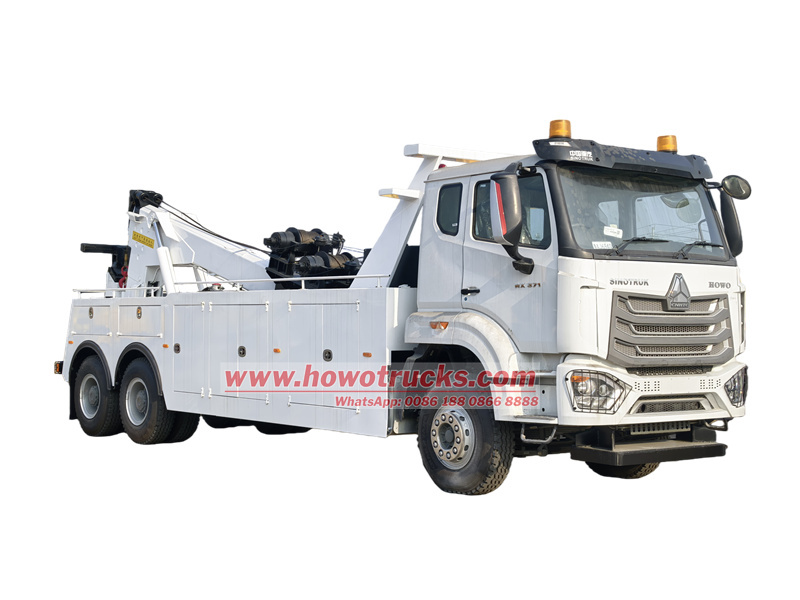

Il carro attrezzi HOWO Heavy-Duty è un veicolo speciale comunemente utilizzato nel soccorso stradale, dotato di capacità di sollevamento e traino. Adotta uno speciale telaio da carro attrezzi HOWO, con una capacità di carico superiore del 39% rispetto a un telaio ordinario, eccezionali prestazioni di traino e una migliore capacità di attraversamento. Il braccio di sollevamento a forma di U è progettato con funzione telescopica. Il veicolo può essere equipaggiato con diversi accessori di lavoro, consentendo molteplici funzioni come sollevamento, traino, trasporto e trazione. È ampiamente utilizzato per il soccorso di veicoli di grandi dimensioni ribaltati, usciti di strada o caduti in fossi.

Telaio	HOWO NX 6×4
Motore	WD615.47, motore diesel da 371 CV
Capacità di sollevamento massima	16000 kg
Capacità di sollevamento completamente estesa	10000 kg
Capacità di sollevamento massima del braccio	30000 kg
Altezza massima di sollevamento del braccio	5260 mm
Numero di verricelli	2
forza di trazione del verricello	200 kN



▶ Struttura del carro attrezzi di soccorso pesante HOWO

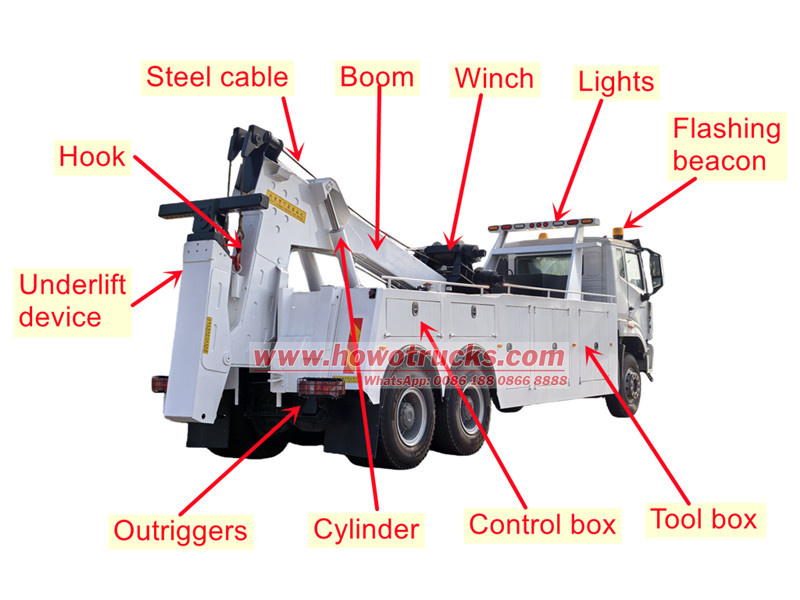

Il carro attrezzi per carichi pesanti HOWO NX è composto principalmente da sei componenti principali: il telaio, il meccanismo di sollevamento, il meccanismo del braccio di traino, il meccanismo di ribaltamento, il sistema idraulico e il sistema di controllo.

• Telaio: Basato sullo speciale telaio per carro attrezzi HOWO NX, che garantisce elevata capacità di carico e potenza.

• Meccanismo di sollevamento: Include verricello, braccio e gancio, utilizzati per sollevare la parte anteriore o il telaio di un veicolo in panne.

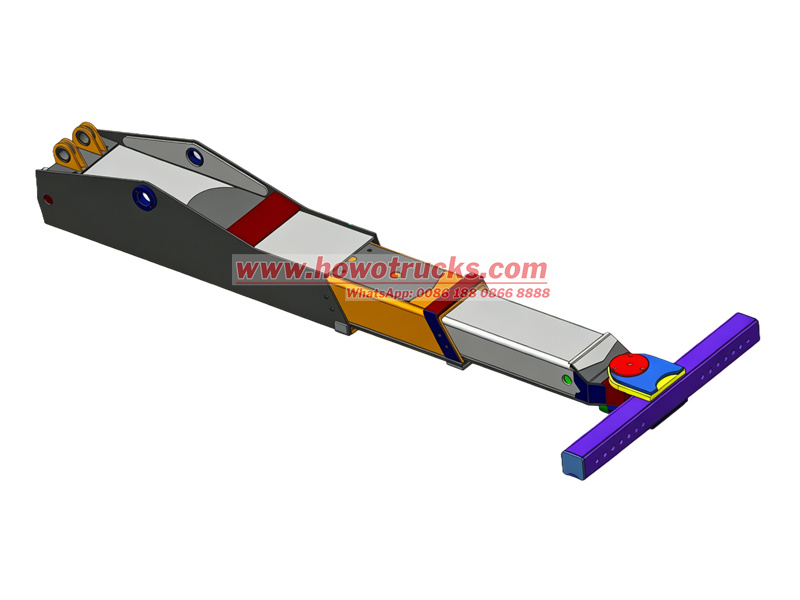

• Meccanismo di sollevamento inferiore: Braccio di traino telescopico a più sezioni, dotato di morsetti a L o forche per il sollevamento diretto di ruote o assi, con dispositivi di fissaggio all'estremità per bloccare le ruote.

• Meccanismo di sollevamento: Azionato da un cilindro idraulico, regola l'angolo e l'altezza del braccio e del braccio di traino per un posizionamento preciso e un bilanciamento del carico.

• Sistema idraulico: Composto da una pompa azionata dalla presa di forza (PTO), una valvola direzionale multidirezionale, cilindri idraulici e un serbatoio, fornisce energia a tutti i meccanismi.

• Sistema di controllo: Utilizza una maniglia laterale o un telecomando per azionare la valvola multidirezionale, coordinando i movimenti di sollevamento, traino e brandeggio.

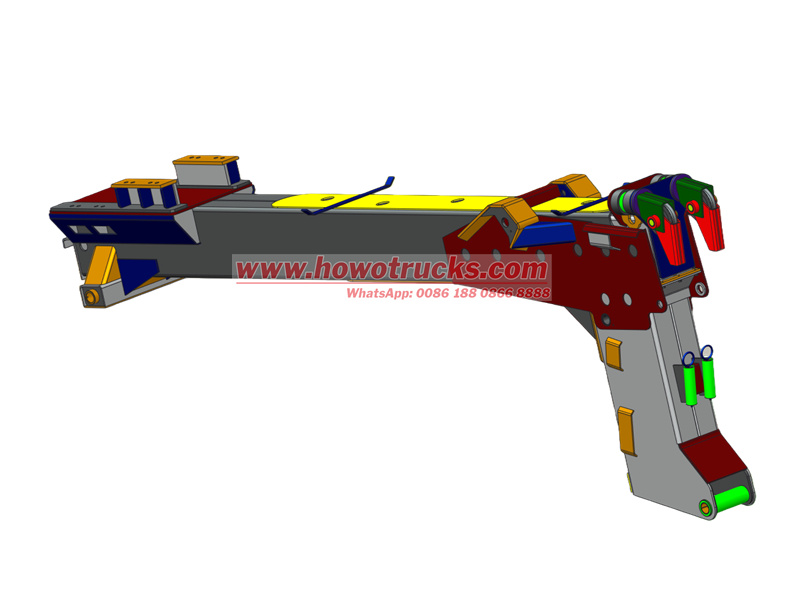

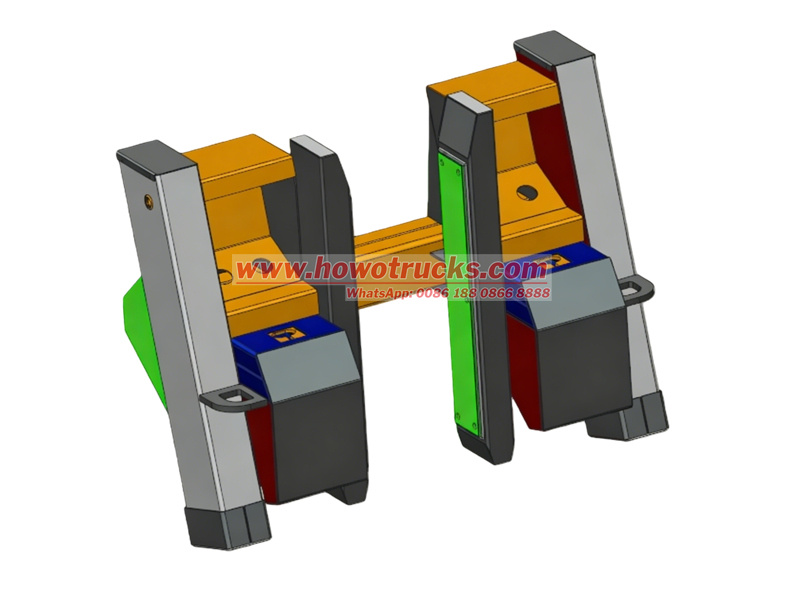

▶ Disegno del carro attrezzi di soccorso pesante HOWO
